Beispiel:
Verriegelung über Fensterkontakt
Bei geschlossenem Fenster wird die
Bedienung freigegeben.
Diese Funktion muss entsprechend
programmiert werden.
Abb. 5

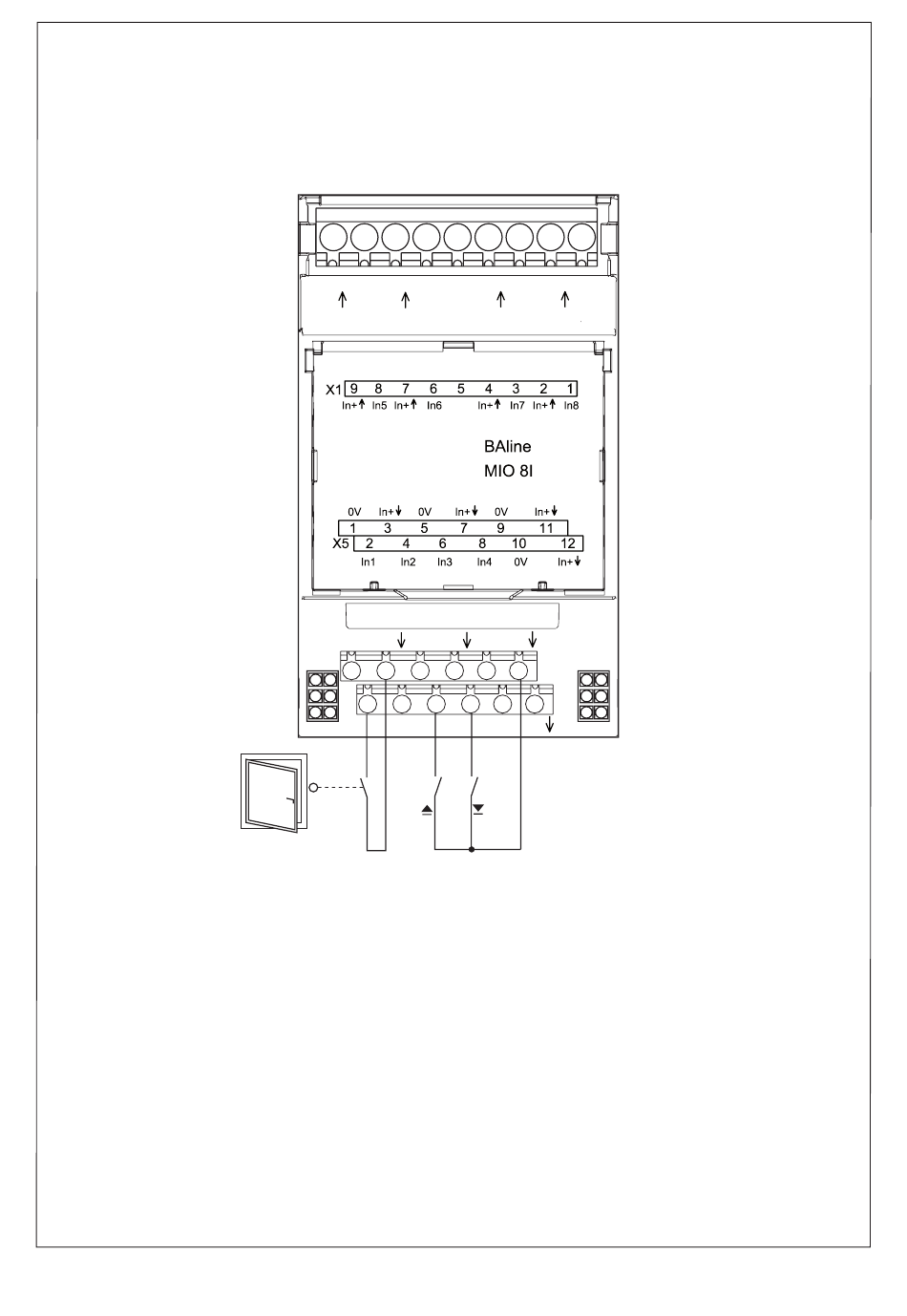

Anschlussplanbeispiel BAline MIO 8I
4
Technische Änderungen behalten wir uns vor
8
4
7
6
5
9
ln5
ln+ ln7 ln+ ln8
ln+
ln+ ln6
*
*
*
0V
0V
0V
ln+
ln+
1
3
5
7
9
2
4
6
8
ln1
ln2
ln3
ln4
S1
Beispiel:
Jalousietaster
3
2
1
*
ln+
11
10
12
0V ln+
Werden im BAline Projekt
Tasten vom Typ Dual Button
oder Triple Button verwendet,
müssen die Tasten an direkt
aufeinander folgende
MIO-Eingänge angeschlossen
werden.
