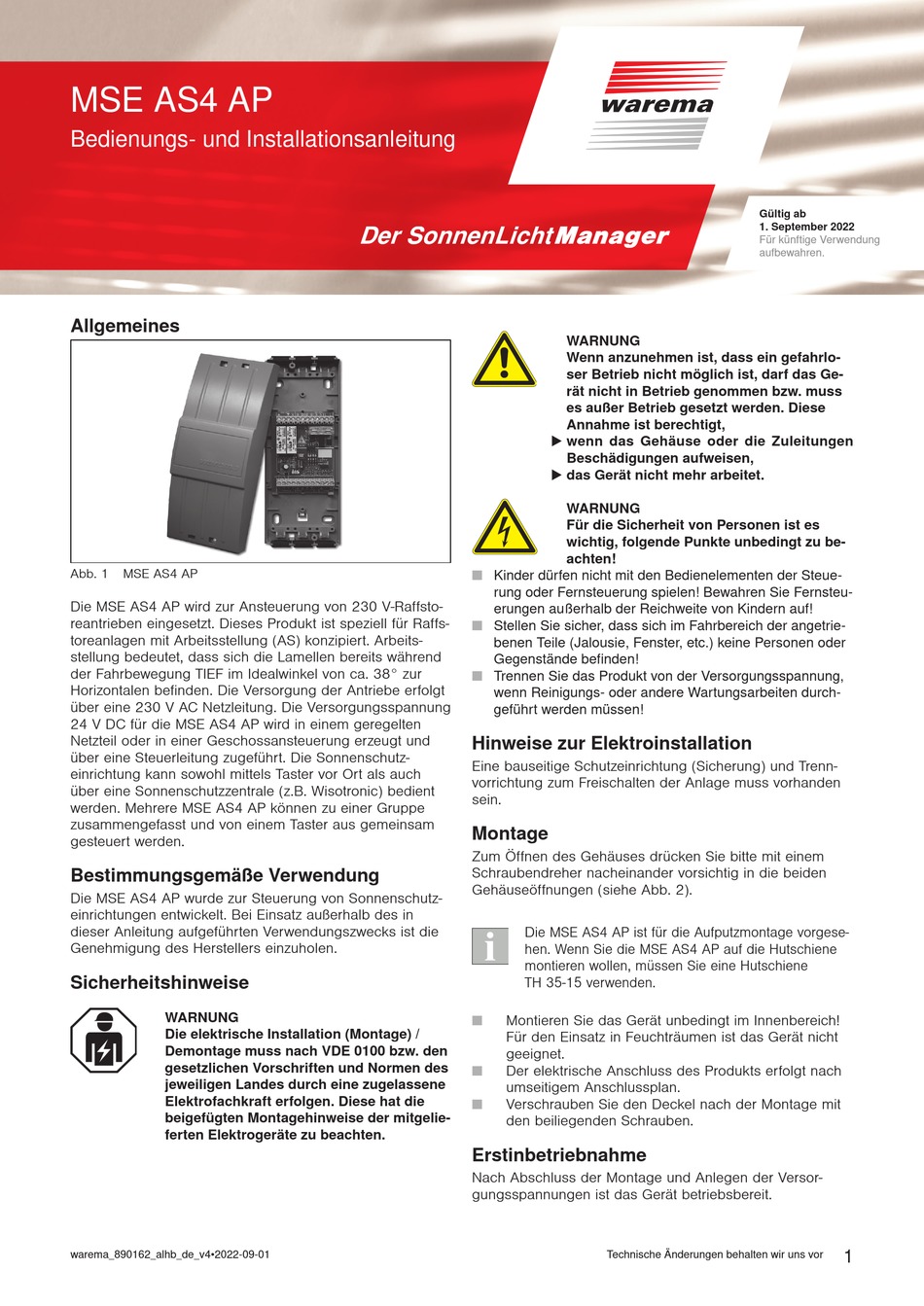

MSE AS4 AP
Bedienungs- und Installationsanleitung
Allgemeines

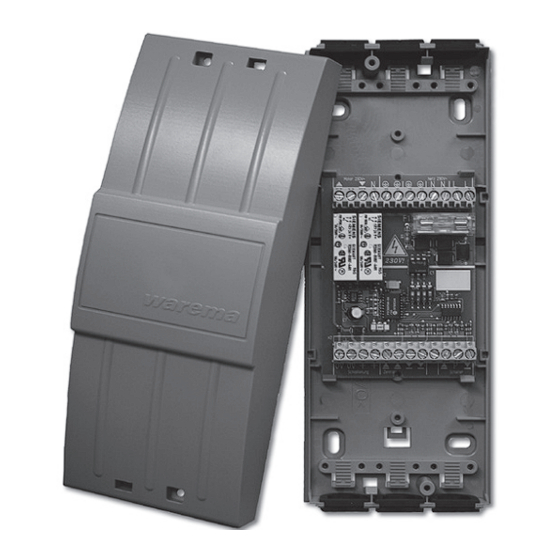

Abb. 1 MSE AS4 AP
Die MSE AS4 AP wird zur Ansteuerung von 230 V-Raffsto-
reantrieben eingesetzt. Dieses Produkt ist speziell für Raffs-
toreanlagen mit Arbeitsstellung (AS) konzipiert. Arbeits-
stellung bedeutet, dass sich die Lamellen bereits während
der Fahrbewegung TIEF im Idealwinkel von ca. 38° zur
Horizontalen befinden. Die Versorgung der Antriebe erfolgt
über eine 230 V AC Netzleitung. Die Versorgungsspannung
24 V DC für die MSE AS4 AP wird in einem geregelten
Netzteil oder in einer Geschossansteuerung erzeugt und
über eine Steuerleitung zugeführt. Die Sonnenschutz-
einrichtung kann sowohl mittels Taster vor Ort als auch
über eine Sonnenschutzzentrale (z.B. Wisotronic) bedient
werden. Mehrere MSE AS4 AP können zu einer Gruppe
zusammengefasst und von einem Taster aus gemeinsam
gesteuert werden.
Bestimmungsgemäße Verwendung
Die MSE AS4 AP wurde zur Steuerung von Sonnenschutz-
einrichtungen entwickelt. Bei Einsatz außerhalb des in
dieser Anleitung aufgeführten Verwendungszwecks ist die
Genehmigung des Herstellers einzuholen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat die
beigefügten Montagehinweise der mitgelie-
ferten Elektrogeräte zu beachten.
warema_890162_alhb_de_v4•2022-09-01
WARNUNG
Wenn anzunehmen ist, dass ein gefahrlo-
ser Betrieb nicht möglich ist, darf das Ge-
rät nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
 w enn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
WARNUNG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu be-
achten!
Kinder dürfen nicht mit den Bedienelementen der Steue-
■
rung oder Fernsteuerung spielen! Bewahren Sie Fernsteu-
erungen außerhalb der Reichweite von Kindern auf!
Stellen Sie sicher, dass sich im Fahrbereich der angetrie-
■
benen Teile (Jalousie, Fenster, etc.) keine Personen oder
Gegenstände befinden!
Trennen Sie das Produkt von der Versorgungsspannung,
■
wenn Reinigungs- oder andere Wartungsarbeiten durch-
geführt werden müssen!
Hinweise zur Elektroinstallation
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Montage
Zum Öffnen des Gehäuses drücken Sie bitte mit einem
Schraubendreher nacheinander vorsichtig in die beiden
Gehäuseöffnungen (siehe Abb. 2).
D ie MSE AS4 AP ist für die Aufputzmontage vorgese-
hen. Wenn Sie die MSE AS4 AP auf die Hutschiene
montieren wollen, müssen Sie eine Hutschiene
TH 35-15 verwenden.
M ontieren Sie das Gerät unbedingt im Innenbereich!
■
Für den Einsatz in Feuchträumen ist das Gerät nicht
geeignet.
D er elektrische Anschluss des Produkts erfolgt nach
■
umseitigem Anschlussplan.
V erschrauben Sie den Deckel nach der Montage mit
■
den beiliegenden Schrauben.
Erstinbetriebnahme
Nach Abschluss der Montage und Anlegen der Versor-
gungsspannungen ist das Gerät betriebsbereit.
Technische Änderungen behalten wir uns vor
Gültig ab
1. September 2022
Für künftige Verwendung
aufbewahren.
1
