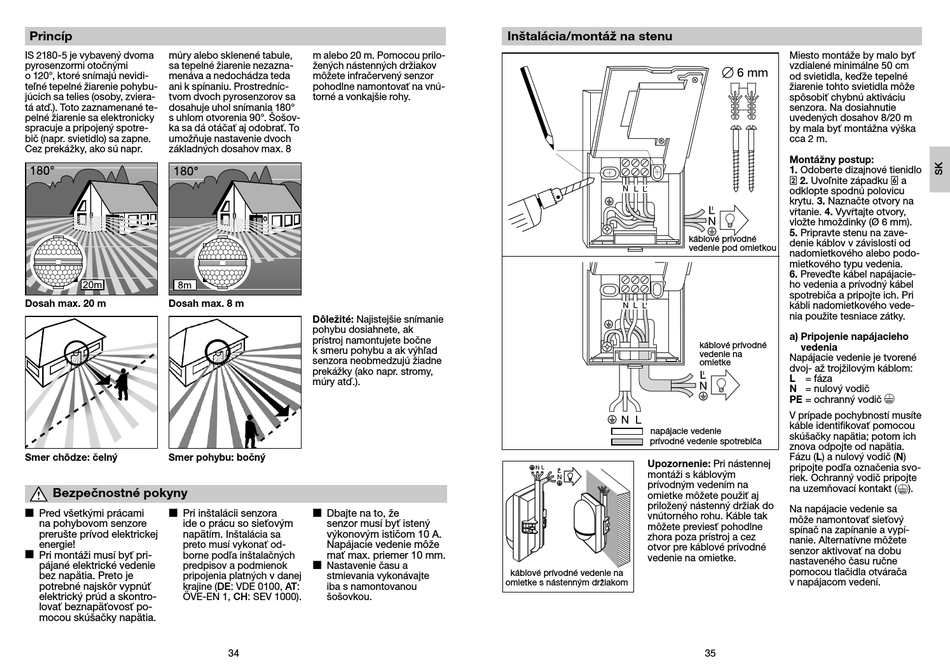

Princíp
IS 2180-5 je vybavený dvoma múry alebo sklenené tabule,
pyrosenzormi otočnými sa tepelné žiarenie nezazna-
o 120°, ktoré snímajú nevidi- menáva a nedochádza teda
teľné tepelné žiarenie pohybu- ani k spínaniu. Prostredníc-
júcich sa telies (osoby, zviera- tvom dvoch pyrosenzorov sa
tá atď.). Toto zaznamenané te- dosahuje uhol snímania 180°
pelné žiarenie sa elektronicky s uhlom otvorenia 90°. Šošov-
spracuje a pripojený spotre- ka sa dá otáčať aj odobrať. To
bič (napr. svietidlo) sa zapne. umožňuje nastavenie dvoch
Cez prekážky, ako sú napr. základných dosahov max. 8
Dosah max. 20 m Dosah max. 8 m
Smer chôdze: čelný Smer pohybu: bočný
Bezpečnostné pokyny
Pred všetkými prácami Pri inštalácii senzora
W W
na pohybovom senzore ide o prácu so sieťovým
prerušte prívod elektrickej napätím. Inštalácia sa
energie! preto musí vykonať od-
Pri montáži musí byť pri-
borne podľa inštalačných
W
pájané elektrické vedenie predpisov a podmienok
bez napätia. Preto je pripojenia platných v danej
potrebné najskôr vypnúť
krajine (DE: VDE 0100, AT:
elektrický prúd a skontro- ÖVE-EN 1, CH: SEV 1000).
lovať beznapäťovosť po-
mocou skúšačky napätia.
m alebo 20 m. Pomocou prilo-
žených nástenných držiakov
môžete infračervený senzor
pohodlne namontovať na vnú-
torné a vonkajšie rohy.
Dôležité: Najistejšie snímanie
pohybu dosiahnete, ak
prístroj namontujete bočne
k smeru pohybu a ak výhľad
senzora neobmedzujú žiadne
prekážky (ako napr. stromy,
múry atď.).
Dbajte na to, že
W
senzor musí byť istený
výkonovým ističom 10 A.
Napájacie vedenie môže
mať max. priemer 10 mm.
Nastavenie času a
W
stmievania vykonávajte
iba s namontovanou
šošovkou.
34
Inštalácia/montáž na stenu
napájacie vedenie
prívodné vedenie spotrebiča
Upozornenie: Pri nástennej
montáži s káblovým
prívodným vedením na
omietke môžete použiť aj
priložený nástenný držiak do
vnútorného rohu. Káble tak
môžete previesť pohodlne
zhora poza prístroj a cez
otvor pre káblové prívodné
vedenie na omietke.
káblové prívodné vedenie na
omietke s nástenným držiakom
Miesto montáže by malo byť
vzdialené minimálne 50 cm
od svietidla, keďže tepelné
žiarenie tohto svietidla môže
spôsobiť chybnú aktiváciu
senzora. Na dosiahnutie
uvedených dosahov 8/20 m
by mala byť montážna výška
cca 2 m.
Montážny postup:
1. Odoberte dizajnové tienidlo
2 2. Uvoľnite západku 6 a
odklopte spodnú polovicu
krytu. 3. Naznačte otvory na
vŕtanie. 4. Vyvŕtajte otvory,
vložte hmoždinky (Ø 6 mm).
5. Pripravte stenu na zave-
káblové prívodné
denie káblov v závislosti od
vedenie pod omietkou
nadomietkového alebo podo-
mietkového typu vedenia.
6. Preveďte kábel napájacie-
ho vedenia a prívodný kábel
spotrebiča a pripojte ich. Pri
kábli nadomietkového vede-
nia použite tesniace zátky.
a) Pripojenie napájacieho
káblové prívodné
vedenia
vedenie na
Napájacie vedenie je tvorené
omietke
dvoj- až trojžilovým káblom:
L = fáza
N = nulový vodič
PE = ochranný vodič
V prípade pochybností musíte
káble identifikovať pomocou
skúšačky napätia; potom ich
znova odpojte od napätia.
Fázu (L) a nulový vodič (N)
pripojte podľa označenia svo-
riek. Ochranný vodič pripojte
na uzemňovací kontakt (
Na napájacie vedenie sa
môže namontovať sieťový
spínač na zapínanie a vypí-
nanie. Alternatívne môžete
senzor aktivovať na dobu
nastaveného času ručne
pomocou tlačidla otvárača
v napájacom vedení.
