Inhaltszusammenfassung für STEINEL PROFESSIONAL HF 3360

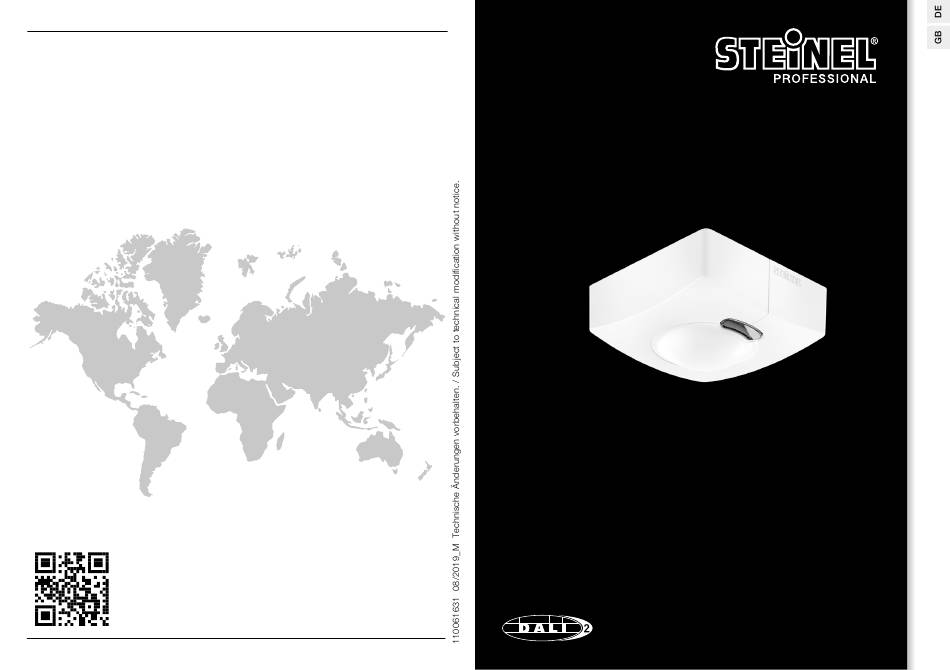

- Seite 1 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact DALI-2 Input device Information HF 3360...
- Seite 2 DE � � � � � 10 Textteil beachten! GB � � � � � 16 Follow written instructions! HF 3360...
-
Seite 6: Zu Diesem Dokument
Geräteübersicht (Abb� 3�3) A Anschlussmodul Zuleitung Aufputz B Anschlussmodul Zuleitung Unterputz 1� Zu diesem Dokument C Sensormodul D Designblende rund oder eckig – Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Produktmaße Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Decken-/Wandmontage Auf- und Unterputz (Abb� 3�4) Symbolerklärung 4�... -
Seite 7: Funktion/Bedienung
8� Entsorgung • Stromversorgung abschalten� (Abb� 4�1) • Designblende vom Sensormodul trennen. Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver- • Sensormodul vom Anschlussmodul trennen. wertung zugeführt werden. • Anschluss vornehmen. – Aufputz-Zuleitung (Abb� 4�5) – Unterputz-Zuleitung (Abb� 4�6) Werfen Sie Elektrogeräte nicht in den Hausmüll! •... -
Seite 8: Technische Daten
11� Technische Daten Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leucht- mittel. Darüber hinaus ist die Garantie ausgeschlossen: Abmessungen Aufputz rund Ø 126 × 52 mm • bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von (L × B × H) Aufputz eckig 95 × 95 × 52 mm Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem Unterputz rund Ø... -
Seite 9: About This Document
– Sensor suitable for indoor wall and ceiling-mounting Ceiling mounting, concealed power supply lead (Fig� 4�2) The HF 3360 is an active motion detector. It responds to the slightest movement Wall-mounting, surface-mounted power supply lead (Fig� 4�3) regardless of temperature. The integrated HF sensor emits high-frequency electro- Ceiling mounting, surface-mounted power supply lead (Fig� 4�4) -
Seite 10: Function / Operation
Warranty the sensor can be requested from the DALI Application Controller. Automatic or time- Declaration. We guarantee that your STEINEL Professional sensor product will remain based cyclical transmission can also be selected. -
Seite 11: Technical Specifications
11� Technical specifications Dimensions Surface-mounted installation, round Ø 126 × 52 mm (L × W × H) Surface-mounted installation, square 95 × 95 × 52 mm Concealed installation, round Ø 124 × 64 mm Concealed installation, square 94 × 94 × 64 mm Power consumption 10 mA / 5 DALI users, 12-22.5 V , no SELV DALI interface DALI control line (multi-master capability for communicati- on with the DALI Application Controller/DALI sensor) DALI-Startup-time <...
