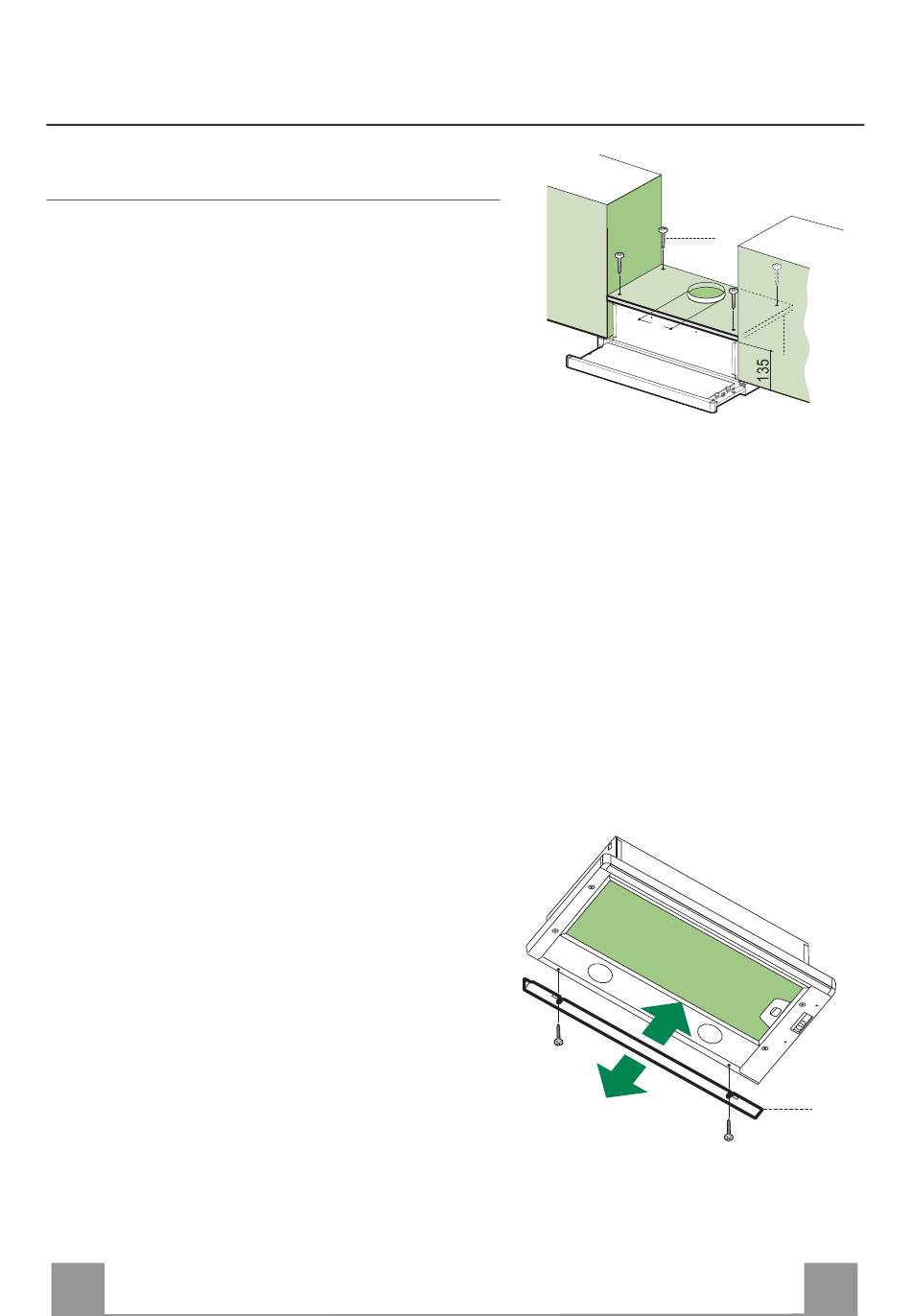

MONTAGE
Bohren der Trägerplatte und Montage der Dunst-
abzugshaube
MONTAGE MIT SCHRAUBEN
• Die Hauben-Trägerplatte muss 135 mm oberhalb
der Oberschrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher ø
4,5 mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch ø
125 mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x
44,4) fixieren.
ABDECKPROFIL
• Der Bereich zwischen Haubenkante und Rück-
wand kann mit Hilfe des mitgelieferten Abdeck-
profils 20 und der für diesen Zweck vorgesehenen
Schrauben geschlossen werden.
DE
12a
125
125
20
5 5
