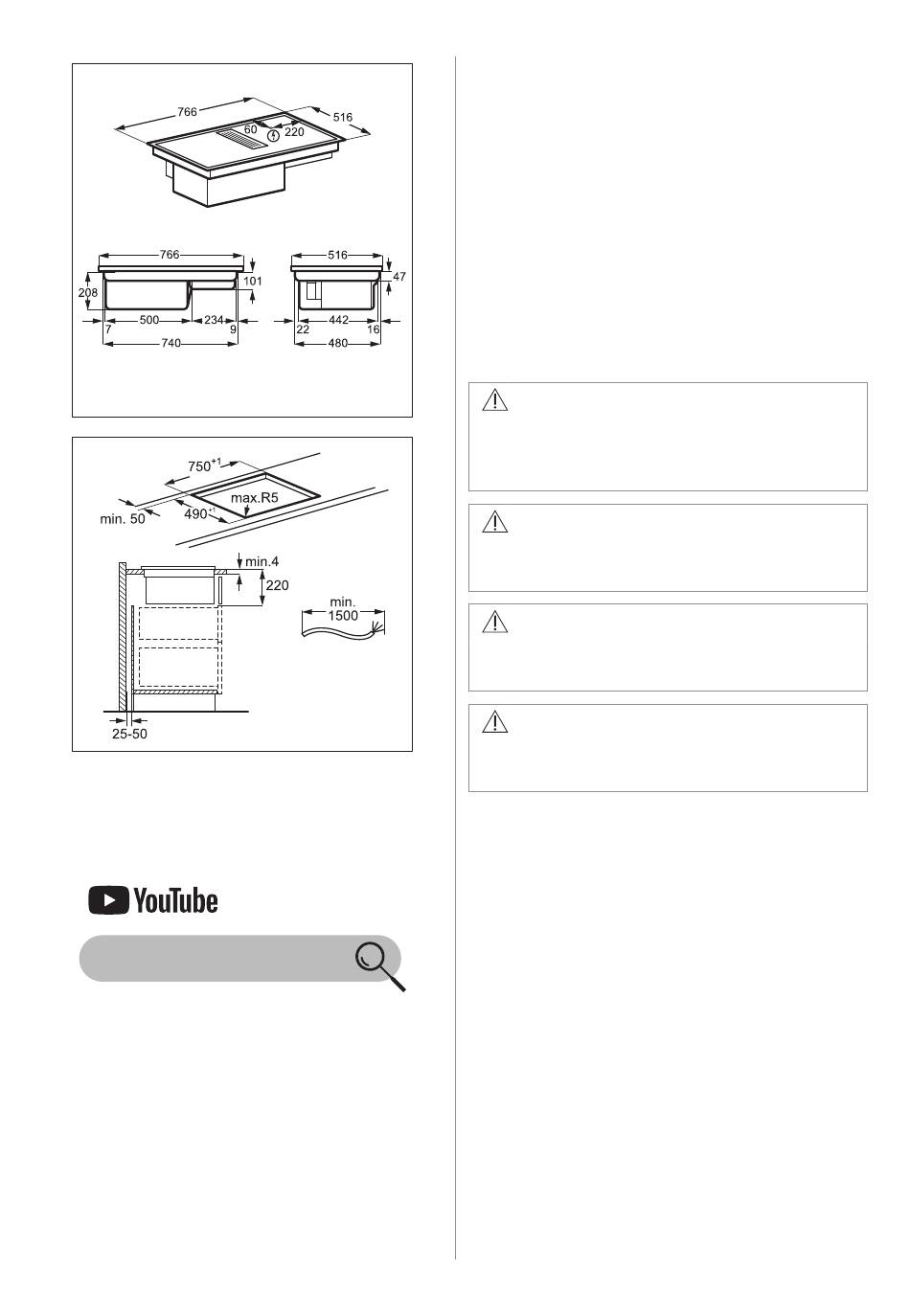

Du findest das Video-Tutorial „So installierst
du dein AEG-Dunstabzugskochfeld 80 cm",
indem du den vollständigen Namen eintippst,
der in der folgenden Grafik angegeben ist.
How to install your AEG
Extractor Hob 80 cm
Filtergehäuse-Montage
Stelle vor der ersten Inbetriebnahme sicher,
dass der Filter in das Gehäuse eingesetzt
wird, wobei die schwarzen Seiten nach innen
und die silbernen Seiten nach außen zeigen.
Siehe „Reinigung des Haubenfilters". Setze
das Filtergehäuse nach der Montage in den
Hohlraum der Haube ein und platziere das
Gitter auf der Haube.
10
DEUTSCH
www.youtube.com/electrolux
www.youtube.com/aeg
3.5 Anschlusskabel
• Die Einheit wird mit einem
Anschlusskabel.
• Um das beschädigte Netzkabel zu
ersetzen, verwende den Kabeltyp
H05V2V2-F, der einer Temperatur von 90
°C oder höher standhält.
• Der einzelne Draht muss einen
Durchmesser von mindestens 1,5 mm²
aufweisen.
• Wende dich bitte an deinen lokalen
Kundendienst. Das Anschlusskabel darf
nur von einem qualifizierten Elektriker
ersetzt werden.
WARNUNG!
Alle elektrischen Anschlüsse müssen von
einem qualifizierten Elektriker ausgeführt
werden.
VORSICHT!
Verbindungen über Kontaktstecker sind
verboten.
VORSICHT!
Bohre oder löte die Kabelenden nicht.
Das ist verboten.
VORSICHT!
Schließe das Kabel nicht ohne
Aderendhülse an.
Einphasiger Anschluss
1. Entferne die Aderendhülse des
schwarzen, braunen und blauen Drahts.
2. Entferne einen Teil der Isolierung der
braunen, schwarzen und blauen
Kabelenden.
3. Verbinde die Enden der schwarzen und
braunen Kabel.
4. Bringe eine neue Aderendhülse am Ende
des gemeinsamen Drahts an
(Spezialwerkzeug erforderlich).
5. Verbinde die Enden zweier blauer Kabel.
6. Bringe eine neue Aderendhülse am Ende
des gemeinsamen Drahts an
(Spezialwerkzeug erforderlich).
Zweiphasiger Anschluss
1. Entferne die Aderendhülse von den
blauen Drähten.
