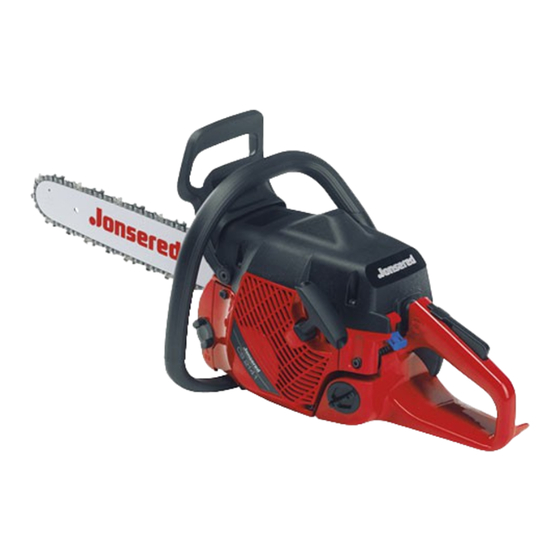

- Seite 1 Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. CS 2141 CS 2145 CS 2150...
- Seite 2 SYMBOLERKLÄRUNG Symbolerklärung WARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße oder nachlässige Handhabung können schwere Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Personen verursacht werden. Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
- Seite 3 Kettenölnebels und des Staubs von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen. Die Jonsered arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.
- Seite 4 SICHERHEITSVORSCHRIFTEN Persönliche Schutzausrüstung Sicherheitsausrüstung des Gerätes In diesem Abschnitt werden einzelnen Teile der WARNUNG! Die Mehrzahl der Unfälle mit Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung Motorsägen passiert, wenn die Sägekette ausgeführt werden sollen, um sicherzustellen, dass sie den Anwender trifft.
- Seite 5 SICHERHEITSVORSCHRIFTEN • Schneidausrüstung. Siehe die Anweisungen unter der • Die Kettenbremse kann als Feststellbremse bei Überschrift Schneidausrüstung. Standortwechsel oder kürzeren Ruhepausen angewendet werden! Die Kettenbremse verringert nicht nur die Unfallgefahr bei Rückschlägen, sondern sie kann und soll manuell betätigt werden, wenn die Gefahr besteht, dass der Anwender oder andere Personen unfreiwillig mit der Sägekette in Berührung kommen.
- Seite 6 SICHERHEITSVORSCHRIFTEN Antivibrationssystem • Mit der Motorsäge in Fällposition hält die linke Hand den vorderen Handgriff so umschlossen, dass es unmöglich Das Gerät ist mit einem Antivibrationssystem ausgerüstet, ist, die Kettenbremse manuell zu betätigen. Bei diesem das die Vibrationen wirkungsvoll dämpft und so für Griff, d.h., wenn der Handschutz für die linke Hand nicht angenehmere Arbeitsbedingungen sorgt.
- Seite 7 SICHERHEITSVORSCHRIFTEN Stoppschalter Kontrolle, Wartung und Service der Sicherheitsausrüstung des Gerätes Mit dem Stoppschalter wird der Motor abgestellt. WARNUNG! Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, Schalldämpfer müssen Sie Ihre Servicewerkstatt...
- Seite 8 SICHERHEITSVORSCHRIFTEN Kontrolle der Trägheitsfunktion Gashebelsperre Halten Sie die Motorsäge über einen Stubben oder anderen • Kontrollieren, ob der Gashebel in Leerlaufstellung festen Gegenstand. Lassen Sie den vorderen Handgriff los gesichert ist, wenn sich die Gashebelsperre in und die Motorsäge durch ihr eigenes Gewicht um den Ausgangsstellung befindet.
- Seite 9 SICHERHEITSVORSCHRIFTEN Rechtshandschutz Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist. Kontrollieren, ob der Rechtshandschutz sich in einwandfreiem Zustand befindet und keine sichtbaren Defekte wie z.B. Risse aufweist. Ist der Schalldämpfer Ihres Gerätes mit einem Funkenfangnetz versehen, muss dieses regelmäßig gereinigt werden.
- Seite 10 SICHERHEITSVORSCHRIFTEN • Halten Sie einen korrekten Tiefenbegrenzerabstand! Sägekette Befolgen Sie unsere Anweisungen und benutzen Sie Eine Sägekette besteht aus einer Anzahl von verschiedenen die empfohlene Tiefenbegrenzerlehre. Ein zu großer Kettengliedern, die in Standardausführung und mit Tiefenbegrenzerabstand erhöht die Rückschlaggefahr. Rückschlagreduzierung erhältlich sind. Rückschlagreduz Kein Standard...
- Seite 11 SICHERHEITSVORSCHRIFTEN • Teilung der Sägekette (in Zoll). Der Umlenkstern der in dem die Typenbezeichnungen der Sägeketten Führungsschiene und das Kettenantriebsrad der beschrieben werden, die für Ihr Motorsägenmodell Motorsäge müssen dem Abstand zwischen den vorgeschrieben sind. Treibgliedern angepasst sein. • Anzahl Treibglieder (St.). Jede Führungsschienenlänge Schärfen und Einstellen der hat je nach der Sägekettenteilung sowie der Anzahl Tiefenbegrenzung der Sägekette...
- Seite 12 SICHERHEITSVORSCHRIFTEN 3 Schärfposition • Kontrollieren, ob die Sägekette gespannt ist. Bei unzureichender Spannung ist die Sägekette in seitlicher Richtung instabil, was das korrekte Schärfen erschwert. 4 Durchmesser der Rundfeile • Immer von der Innenseite des Schneidezahns nach außen schärfen. Die Feile beim Zurücksetzen anheben. Zuerst alle Zähne der einen Seite schärfen, dann die Motorsäge drehen und die Zähne der anderen Seite 5 Schärftiefe...
- Seite 13 SICHERHEITSVORSCHRIFTEN Einstellung des Tiefenbegrenzerabstands • Die Führungsschienenmuttern lösen, die Kupplungsdeckel und Kettenbremse halten. • Wenn die Einstellung des Tiefenbegrenzerabstands Kombischlüssel benutzen. Die Muttern der vorgenommen wird, müssen die Schneidezähne neu Führungsschiene dann so fest wie möglich von Hand geschärft sein. Wir empfehlen, den anziehen.
- Seite 14 SICHERHEITSVORSCHRIFTEN Nachfüllen von Sägekettenöl • Kontrollieren, ob der Umlenkstern der Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. • Alle unsere Motorsägenmodelle sind mit automatischer Bei Bedarf reinigen und schmieren. Kettenschmierung versehen. Bei einigen Modellen kann auch die Öldurchflussmenge eingestellt werden. Wenn die Schmierung der Sägekette nach einem Durchgang •...
- Seite 15 SICHERHEITSVORSCHRIFTEN • Steifigkeit der Sägekette. • Tägliches Wenden der Führungsschiene verlängert ihre Lebensdauer. • Unnormaler Verschleiß an Nieten und Gliedern. Wir empfehlen, eine neue Sägekette zu benutzen, um den Verschleiß der alten Kette beurteilen zu können. WARNUNG! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifft.
- Seite 16 SICHERHEITSVORSCHRIFTEN Vorbeugende Maßnahmen gegen 2 Die Motorsäge immer in einem festen Griff halten, mit der rechten Hand am hinteren Handgriff und der linken Hand Rückschlag am vorderen Handgriff. Daumen und Finger sollen die Handgriffe fest umschließen. Alle Anwender, ob Links- oder Rechtshänder, sollen die Handgriffe so greifen.
- Seite 17 SICHERHEITSVORSCHRIFTEN 6 Immer mit hoher Kettengeschwindigkeit sägen, d.h. mit • Arbeiten Sie niemals mit dem Gerät, wenn Sie müde sind, Vollgas. Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehkraft, Urteilsvermögen oder 7 Beim Sägen mit der Oberseite der Führungsschiene Körperkontrolle beeinträchtigt werden können.
- Seite 18 SICHERHEITSVORSCHRIFTEN Vor jeder Anwendung: • Bei der Arbeit auf die Umgebung achten und sicherstellen, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommen können. 1 Kontrollieren, ob die Kettenbremse ordnungsgemäß funktioniert und unbeschädigt ist. Siehe die Anweisungen unter der Überschrift Kontrolle der Kettenbremse. •...
- Seite 19 SICHERHEITSVORSCHRIFTEN 3 Wenn es Kraftstoff leckt. Tankdeckel und Um zu verhindern, dass Menschen oder Tiere mit der Tankleitungen regelmäßig auf Undichtigkeiten Sägekette in Berührung kommen oder von einem überprüfen. fallenden Baum verletzt werden. Transport und Aufbewahrung • Die Motorsäge und den Kraftstoff so aufbewahren, dass evtl.
- Seite 20 SICHERHEITSVORSCHRIFTEN Entasten = Absägen von Ästen von einem gefällten Baum. Brechen = Wenn z.B. der Baumstamm bricht, der abgelängt werden soll, bevor der Sägeschnitt vollendet ist. • Bei Standortwechseln wird die Sägekette mit der Kettenbremse gesichert und der Motor abgestellt. Die Vor jeder Ablängung sind fünf wichtige Faktoren zu Motorsäge mit Führungsschiene und Sägekette nach berücksichtigen.
- Seite 21 SICHERHEITSVORSCHRIFTEN Ablängen Der Stamm wird an beiden Enden gestützt. Es besteht große Gefahr, dass die Sägekette eingeklemmt wird. Der Stamm liegt auf dem Erdboden. Es besteht keine Gefahr, dass die Sägekette festklemmt oder der Baumstamm bricht. Es besteht jedoch die Gefahr, dass die Sägekette nach dem Durchsägen den Erdboden berührt.
- Seite 22 SICHERHEITSVORSCHRIFTEN Fällrichtung Enfernen von Ästen im unteren Stammbereich und Rückzugsweg Beim Bäumefällen ist es wichtig, dass ein Baum nach dem Fällen leicht abzulängen und zu entasten ist. Der Anwender Störende Äste im unteren Stammbereich absägen. Dabei ist soll in der Nähe des gefällten Stammes sicher gehen und es am sichersten, von oben nach unten zu arbeiten und den stehen können.
- Seite 23 SICHERHEITSVORSCHRIFTEN Der Schnittpunkt der beiden Schnitte wird als Kerbschnittlinie Man verliert völlig die Kontrolle über die Fallrichtung des bezeichnet. Die Kerbschnittlinie soll exakt horizontal Baumes, wenn das Brechmaß zu klein oder durchgesägt ist verlaufen und gleichzeitig einen rechten Winkel (90°) zur oder wenn Kerb- und Fällschnitt an falscher Stelle ausgeführt Fallrichtung bilden.
- Seite 24 SICHERHEITSVORSCHRIFTEN Entasten Versuchen Sie herauszufinden, in welche Richtung die Spannung wirkt und wo die Bruchstelle liegt (= die Stelle, an der das Holz brechen würde, wenn die Spannung zusätzlich WARNUNG! Die meisten Rückschlagunfälle erhöht würde). passieren beim Entasten! Behalten Sie stets den Rückschlagbereich im Auge, wenn Sie Äste abschneiden, die unter Spannung stehen!
- Seite 25 WAS IST WAS? Was ist was an der Motorsäge? 1 Zylinderdeckel 16 Rindenstütze 2 Vorderer Handgriff 17 Kettenfänger (Fängt die Kette beim Abspringen oder bei Bruch auf. ) 3 Handschutz 18 Kupplungsdeckel 4 Startvorrichtung 19 Rechtshandschutz (Schützt die rechte Hand bei 5 Kettenöltank Kettenbruch oder beim Abspringen der Kette.) 6 Starthandgriff...
- Seite 26 MONTAGE Montage von Schiene und Kette Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlüssel verwenden) spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt. WARNUNG! Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu tragen. Kontrollieren, dass die Kettenbremse nicht in ausgelöster Position ist, indem der Handschutz der Kettenbremse gegen den vorderen Griff geführt wird.
- Seite 27 Zweitaktöl Schmieren empfehlen wir ein spezielles Öl (Kettenschmieröl) mit guten Hafteigenschaften. • Die optimale Leistung und Funktion wird mit JONSERED Zweitaktöl erzielt, das speziell für unsere Zweitaktmotoren entwickelt wurde. Mischungsverhältnis 1:50 (2%). • Wenn kein JONSERED Zweitaktöl zur Verfügung steht, kann ein anderes, qualitativ hochwertiges Zweitaktöl für...
- Seite 28 UMGANG MIT KRAFTSTOFF Tanken WARNUNG! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr: Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten. Niemals bei laufendem Motor tanken. Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann. Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.
- Seite 29 STARTEN UND STOPPEN Starten und stoppen Warmer Motor Startvorgang wie bei kaltem Motor, der Chokehebel wird jedoch nicht in Choke-Lage geführt. Mit dem WARNUNG! Vor dem Start ist Folgendes zu Kombinationshebel Choke/Startgas erhält man Startgas, beachten: indem der Hebel in Choke-Lage geführt und gleich wieder eingeschoben wird.
- Seite 30 STARTEN UND STOPPEN Die Kettenbremse rückstellen, indem der Handschutz zum Handgriffbügel geführt wird. Damit ist die Motorsäge bereit zur Anwendung. Stoppen Zum Abstellen des Motors die Zündung ausschalten. 30 – German...
- Seite 31 WARTUNG Vergaser Wenn nicht die Möglichkeit besteht, die Drehzahl beim Gasgeben mit einem Drehzahlmesser zu überprüfen, darf die Düse H nicht auf ein magereres Gemisch eingestellt werden Funktion, Grundeinstellung, als der Grundeinstellung entspricht. Die empfohlene maximale Drehzahl darf nicht überschritten werden. Feineinstellung Feineinstellung WARNUNG! Die Motorsäge darf erst dann...
- Seite 32 WARTUNG Feineinstellung des Leerlaufs der beiden Düsen L und H verursacht Beschleunigungsprobleme oder zu niedrige Den Leerlauf mit der Schraube T einstellen. Falls eine Betriebsdrehzahlen. Einstellung notwendig ist, bei laufendem Motor die Schraube T im Uhrzeigersinn drehen, bis die Kette mitläuft. Dann Startvorrichtung wieder herausdrehen (gegen den Uhrzeigersinn), bis die Kette still steht.
- Seite 33 Seilrolle montieren und die Rückzugfeder spannen. vollkommen sauber. Der Luftfilter ist daher in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln. Eine Motorsäge von JONSERED kann mit verschiedenen Luftfiltertypen versehen werden, je nach Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie Ihren Fachhändler um Rat.
- Seite 34 WARTUNG Schmierung des Nadellagers • Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,5 mm beträgt.
- Seite 35 WARTUNG Kühlsystem Es sind daher oft besondere Maßnahmen erforderlich: • Die Luftzufuhr zur Startvorrichtung verringern; dadurch erhöht sich die Betriebstemperatur des Motors. Bei Temperaturen von 0° ° ° ° C oder niedriger: Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet.
- Seite 36 WARTUNG Wöchentliche Wartung Nachstehend folgen einige allgemeine Wartungsanweisungen. 0,5 mm Tägliche Wartung 1 Die Vibrationsdämpfer auf Beschädigung überprüfen. 2 Lager der Kupplungstrommel schmieren. 3 Falls erforderlich, Grate an den Schienenseiten planfeilen. 4 Zündkerze reinigen. Elektrodenabstand prüfen und ggf. auf 0,5 mm einstellen. 5 Die Gebläseflügel des Schwungrads reinigen.
- Seite 37 TECHNISCHE DATEN Technische Daten CS 2141 CS 2145 CS 2150 Motor Hubraum, cm 40,8 45,0 49,4 Bohrung, mm Hublänge, mm 32,5 32,5 32,5 Leerlaufdrehzahl, U/min 2700 2700 2700 Empfohlene max. Drehzahl, unbelastet, U/min 12500 12500 13000 Leistung, kW/ U/min 2,0/9000 2,2/9000 2,3/9000 Zündanlage...
- Seite 38 TECHNISCHE DATEN Führungsschienen- und Kettenkombinationen Untenstehende Kombinationen haben die CE-Typenzulassung. Führungsschiene Sägekette Max. Anzahl Zähne des Länge, Zoll Teilung, Zoll Umlenksterns 0,325 Jonsered S30 0,325 Jonsered S30 0,325 Jonsered S30 0,325 Jonsered S30 0,325 Jonsered S25 0,325 Jonsered S25 0,325...
- Seite 39 Wir, Jonsered, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, dass die Motorsägen der Modelle Jonsered CS 2141, CS 2145 und CS 2150, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen: vom 22.
- Seite 40 1088895-51 ´®z*xyW¶1+¨ ´®z*xyW¶1+¨ 2003-10-29...
