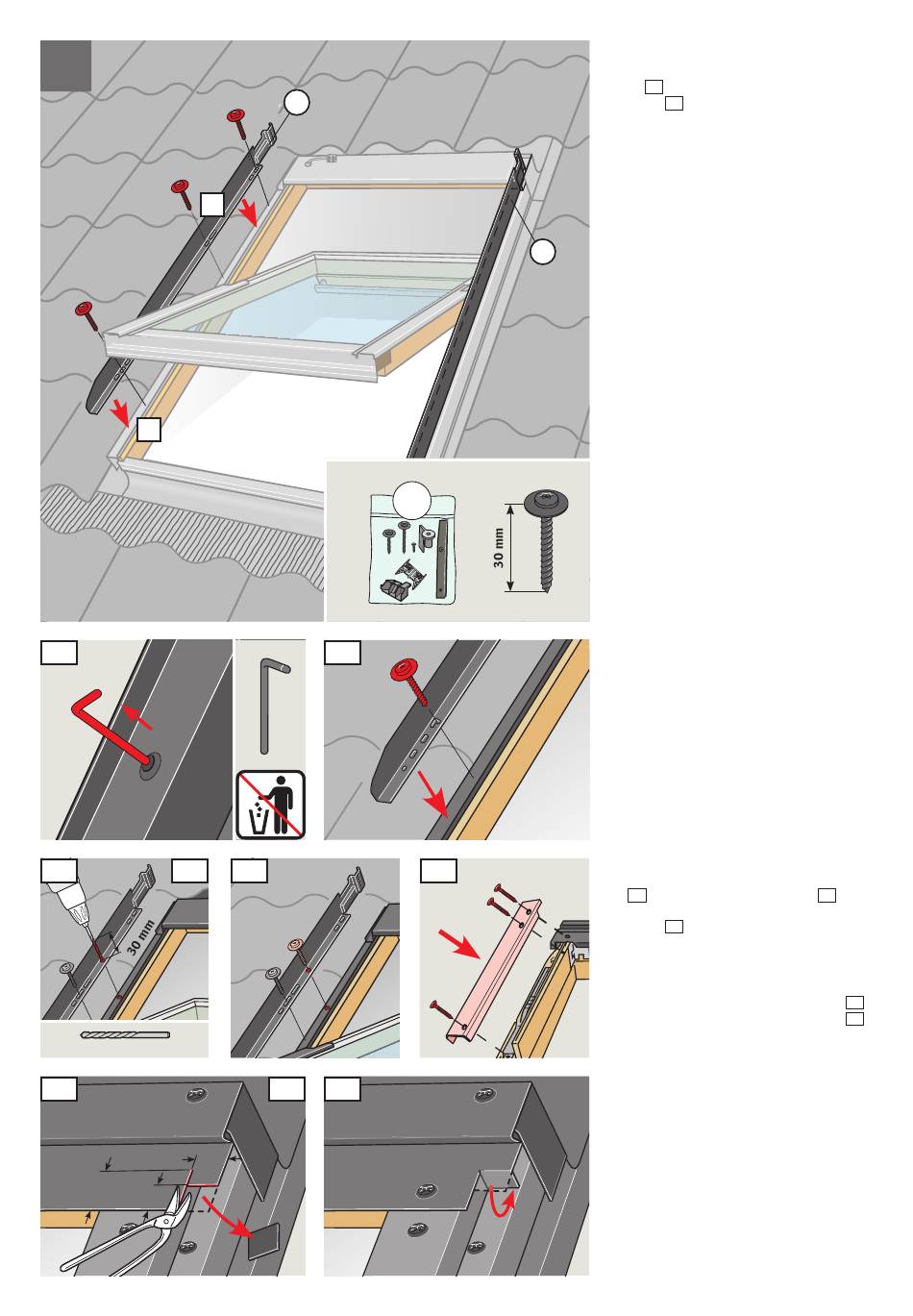

Seitenbleche des Rollladens befestigen
Sicherungsstifte aus den unteren Löchern ent-
fernen 1a . Seitenbleche im gezeigten Loch fest-
schrauben 2a .
Hinweis! Seitenbleche so weit wie möglich nach
unten – zur Unterkante des Fensters hin – mon-
tieren.
nur bei VL: Seitenbleche jetzt mittig und oben
am Fenster festschrauben.
nur bei VK: Seitenbleche jetzt mittig am Fenster
festschrauben. Durch das gezeigte Loch boh-
ren 1b . Obere Schraube hier eindrehen 2b .
U-Abdeckbleche mit den vorhandenen Schrauben
montieren 3b .
VK-Fenster ab Produktionscode M O4 D
(ab 1989 gefertigte Fenster): Den Abdeck kasten
anpassen. Dazu die Schnittstelle wie abgebildet
zunächst markieren und dann ausschneiden 1c .
Jetzt den Blechstreifen nach unten umbiegen 2c .
