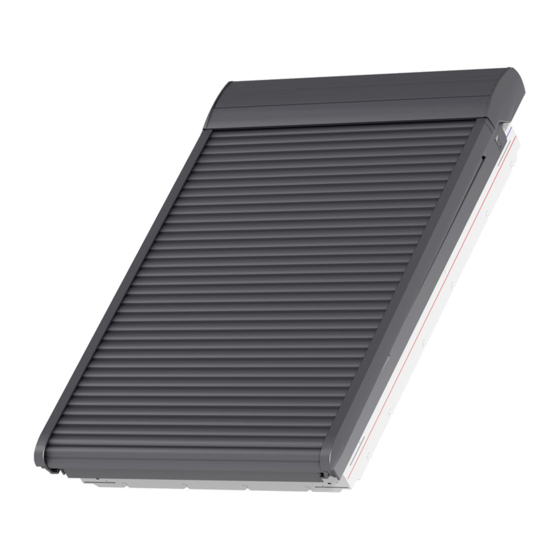

Inhaltszusammenfassung für Velux SML
- Seite 1 Montage eines elektrisch bedienten Rollladens auf Dachfenster VL/VK VAS 452247-2010-04...
- Seite 2 VELUX A/S: ........
- Seite 3 InHaLt WERKzEuG Ø 3 mm Ø 6 mm Ø 10 mm VELUX 3...
- Seite 4 Fenstertyp vom Typenschild ablesen (VL oder VK). Dann den entsprechenden Anweisungen 130 mm folgen. Hinweis für VELuX Fenster mit blanker außenabdeckung: Die unten am Fenster über- stehenden Abdeckungen müssen laut Zeichnung gekürzt werden a . Darüber hinaus muss der 150 mm Markisen-/Abdeckkasten ausgetauscht werden.
- Seite 5 Montage der Gummidichtung im Markisen-/ abdeckkasten: Markisenkasten (VL) bzw. Abdeckkasten (VK) abschrauben. Loch in Markisen-/Abdeckkasten bohren. Gummidichtung anbringen und nach innen durchziehen. 25 mm Ø 10 mm Ø 10 mm 30 mm 120 mm 80 mm VELUX 5...
- Seite 6 Steuereinheit 40-60 mm 40-60 mm 30 mm 65 mm 65 mm 25 mm 60˚ 70˚ 20 cm der Leitung durch das Loch führen. Leitung am Innenfutter mit Nagelschellen befestigen und zur Stromversorgung füh- ren. 6 VELUX...
- Seite 7 0-40 1,50 führen. 0-60 2,50 0-95 4,00 Steuereinheit Lüsterklemme montieren. nur bei VK mit Kopfleiste: Kopfleiste laut Zeichnung ausklinken. achtung! Eindeckrahmen nicht beschä- digen. 20 mm 100 mm 45 mm Leitungsverbindung Leitung der Stromversorgung in der Lüsterklemme montieren. VELUX 7...
- Seite 8 Dichtungsmaterial auf Schraublöcher kleben, Sicherungsstifte in die unteren Löcher einführen VK: U-Abdeckbleche in beiden Seiten abschrau- ben b . Leitungsadapter durch die Gummidichtung im Markisen-/Abdeckkasten führen a , abkürzen und mit der Lüsterklemme verbinden b . Markisen-/Abdeckkasten festschrauben c . 8 VELUX...
- Seite 9 VK-Fenster ab Produktionscode M O4 D (ab 1989 gefertigte Fenster): Den Abdeck kasten anpassen. Dazu die Schnittstelle wie abgebildet zunächst markieren und dann ausschneiden 1c . Jetzt den Blechstreifen nach unten umbiegen 2c . Ø 3 mm 20 mm 35 mm 20 mm VELUX 9...
- Seite 10 Aufnahme für die Sturmbeschläge am unteren Abdeckblech montieren . Sturmbeschläge an den Aufnahmen montieren . Distanzstücke wie abgebildet montieren nicht montieren. Kunststoffteile 10 VELUX...
- Seite 11 Gezeigte Schrauben entfernen. 5 10 Sturmbeschläge und unteres Abdeckblech provisorisch mit Schrauben in den oberen Löchern montieren. Die unteren Löcher mit Dorn markieren. VELUX 11...
- Seite 12 Unteres Abdeckblech vorübergehend entfernen und untere Löcher vorbohren . Dichtungsmate- rial auf alle Schraubenlöcher kleben Unteres Abdeckblech montieren. Untere Schrau- ben in Spezial-Schraubenmuttern befestigen. 12 VELUX...
- Seite 13 Dachmaterial darf jedoch nicht berührt werden a , b ! Nach Montage des Rollladen-Oberteils die Sicherungsschrauben eindrehen c , d . VK: Das Rollladen-Oberteil muss in einem der zwei oberen Löcher montiert werden. VL und VK: Die Leitung mit der Lüsterklemme verbinden. VELUX 13...
- Seite 14 . Darauf achten, dass der Abstand zwischen den seitlichen Führungsschienen oben und unten gleich ist (X mm = X mm). Um den Abstand auszurichten, seitliche Führungsschiene heben, untere Schraube lösen und Seitenblech in beiden Seiten justieren. 14 VELUX...
- Seite 15 Flügel wieder einhängen. Der Druckknopf rastet beim Schließen des Flügels automatisch aus. nur bei VK: Federn einkuppeln. Flügel nach oben drücken und gleichzeitig Beschläge nach unten ziehen, bis sie in beiden Seiten mit den Federn einrasten. achtung! Flügel während des ganzen Vorganges festhalten. VELUX 15...
- Seite 16 Tastatur gezeigt läuft, Leitung vertauschen. Der Motor kann mit Hilfe einer 2-adrigen Leitung (WLL 120) oder einer 8-adrigen Leitung (WLL 500) angeschlossen werden. Bei Benut- zung einer anderen Leitung: Siehe Tabelle. Steuereinheit Steuereinheit mm² 0-20 0,75 0-40 1,50 0-60 2,50 0-95 4,00 16 VELUX...
- Seite 17 VELUX 17...
- Seite 18 18 VELUX...
- Seite 19 VELUX 19...
- Seite 20 VELuX Deutschland GmbH Sollten Sie weitere Infor mationen über den Einbau www.velux.com dieses Produktes wünschen, rufen Sie uns bitte an. 0180-333 33 99...
