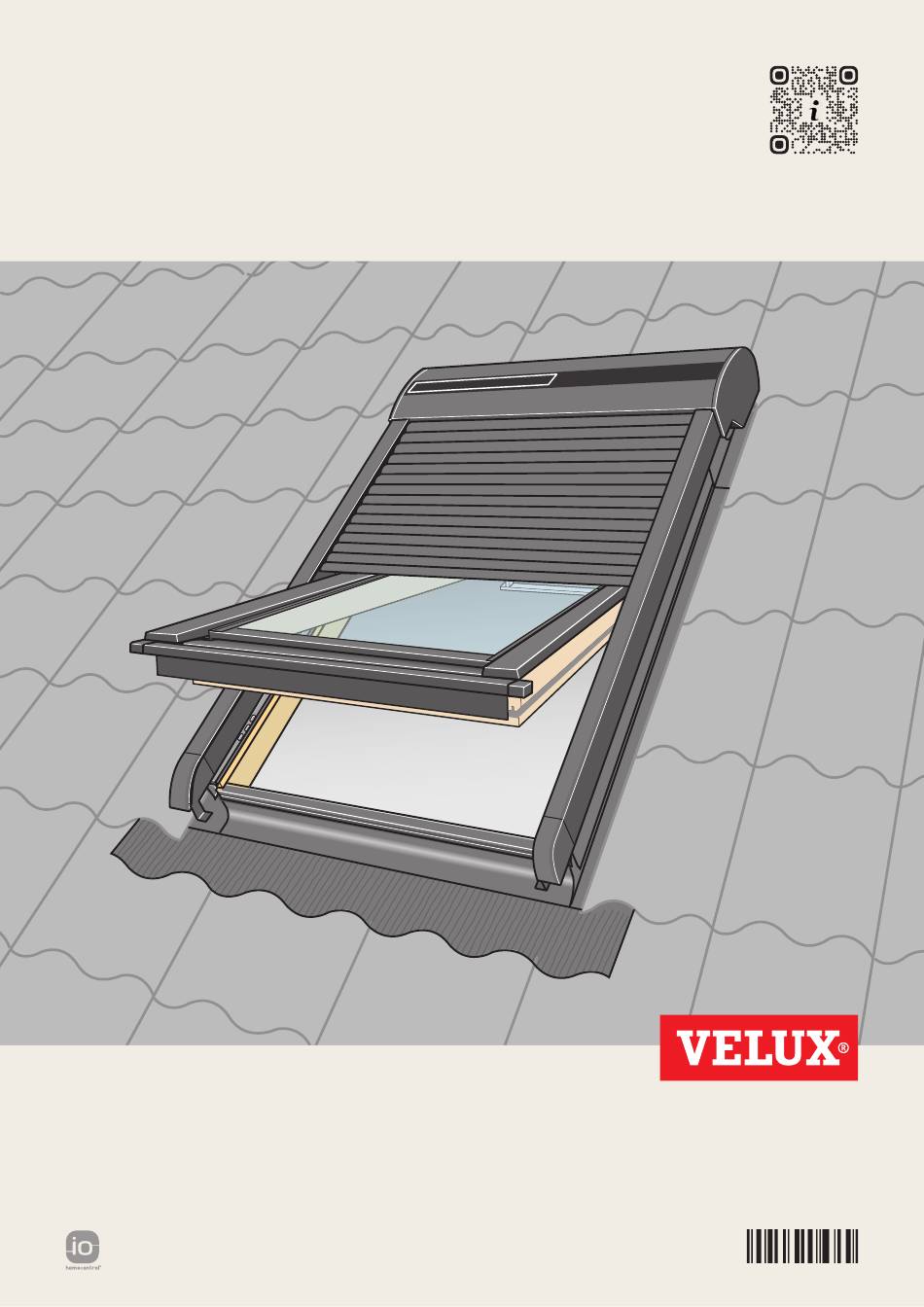

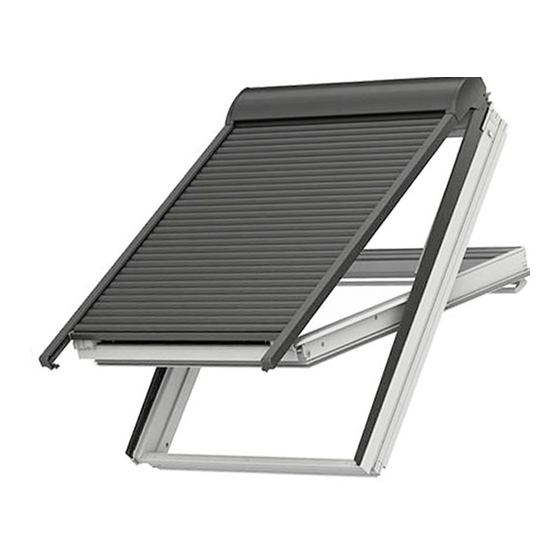

- Seite 1 SSL Solar Montageanleitung eines solarbetriebenen Rollladens auf Dachfenster VL/VK VAS 454918-2024-12...
- Seite 2 Sicherheitsanforderungen am Arbeitsplatz durchgeführt von 30 Sekunden nach Wiedereinschaltung eine erneute Anpassung werden. herbeigeführt. • Bei technischen Fragen wenden Sie sich bitte an Ihre zuständige VELUX Produkt Vertriebsgesellschaft, siehe Telefonverzeichnis oder www.velux.com. • Der Rollladen ist batteriebetrieben und kann deshalb bedient werden, solange die Batterie geladen ist.
- Seite 3 INHALT KLI 310/311/312/313 VAS 454742-2024-06 454742-2024-06_WallSwitch.indd 1 454742-2024-06_WallSwitch.indd 1 04/06/2024 11.02.55 04/06/2024 11.02.55 WERKZEUG ø 2 mm Torx 20 VELUX ®...
- Seite 4 Den Druckknopf eindrücken, z. B. mit einem Schraubendreher. Sicherungsriegel lösen und Fensterflügel aushängen. Blechschrauben entfernen. VK: Oberste Schraube nicht entfernen. Dichtungsmaterial auf Schraubenlöcher kle- ben, Ahlen in die unteren Löcher einführen VK: U-Abdeckbleche in beiden Seiten abschrauben b . 4 VELUX ®...
- Seite 5 O4 D (ab 1989 gefertigte Dachfenster): Den Abdeck kasten anpassen. Dazu die ø 2 mm Schnittstelle wie abgebildet zunächst mar- kieren und dann ausschneiden 1c . Jetzt den Blechstreifen nach unten umbiegen 2c . 20 mm 35 mm 20 mm VELUX ®...
- Seite 6 Endstücke vom unteren Abdeckblech en- tfernen und entsorgen. Aufnahme für die Sturmbeschläge am unteren Abdeckblech montieren. 6 VELUX ®...
- Seite 7 Gummidichtung und Sturmbeschläge an den Aufnahmen montieren. VELUX ®...
- Seite 8 Gezeigte Schrauben entfernen. Sturmbeschläge und unteres Abdeckblech provisorisch mit Schrauben in den oberen Löchern montieren. Die unteren Löcher mit Dorn markieren. 8 VELUX ®...
- Seite 9 Unteres Abdeckblech vorübergehend entfernen und untere Löcher vorbohren Dichtungsmaterial auf alle Schraubenlöcher kleben Unteres Abdeckblech montieren. Untere Schrauben in Spezial-Schraubenmuttern befestigen. VELUX ®...
- Seite 10 Kunststoffdeckel entfernen Die kleine Klappe öffnen . Den Knopf drücken , wonach ein dreimaliges Motoren- geräusch vom Rollladen ertönt . Die kleine Klappe wieder schließen Kunststoffdeckel wieder montieren BZZZ 10 VELUX ®...
- Seite 11 , b ! Nach Montage des Rollladen- Oberteils die Sicherungsschrauben eindre- hen c , d . Das Rollladen-Oberteil muss in einem der drei oberen Löcher montiert werden. VK: Das Rollladen-Oberteil muss in einem der zwei oberen Löcher montiert werden. VELUX ®...
- Seite 12 Kunststoffteile in die seitlichen Führungs- schienen des Rollladens einsetzen Seitliche Führungsschienen in Position schie- und auf die Seitenbleche legen Öffnungsbegrenzer an den Seitenblechen festschrauben c . 15 mm 12 VELUX ®...
- Seite 13 Darauf achten, dass der Abstand zwischen den seitlichen Führungsschienen oben und unten gleich ist (X mm = X mm). Um den Abstand auszurichten, seitliche Führungsschiene heben, untere Schraube lösen und Seitenblech in beiden Seiten jus- tieren. VELUX ®...
- Seite 14 HERUNTER-Taste am Funk- Wandschalter innerhalb von 3 Sekunden her- beigeführt. Dieser Vorgang darf nicht unter- brochen werden! Erst nach der Anpassung ist der Rollladen mit dem Funk-Wandschalter verbunden und kann bedient werden. 10 sec www.velux.com/electricalsupport 14 VELUX ®...
- Seite 15 Beschläge nach unten ziehen, bis sie in beiden Seiten mit den Federn einrasten. Achtung! Flügel während des ganzen Vorganges festhalten. Der Rollladen ist jetzt fertig montiert. Für die Bedienung des Rollladens: Siehe beigelegte Bedienungsanweisung. VELUX ®...
