Vielen Dank für den Kauf dieses Panasonic-Produkts.
Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
J
Bewahren Sie dieses Handbuch auf.
Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" (
J
Nutzung dieses Projektors.
Bedienungsanleitung

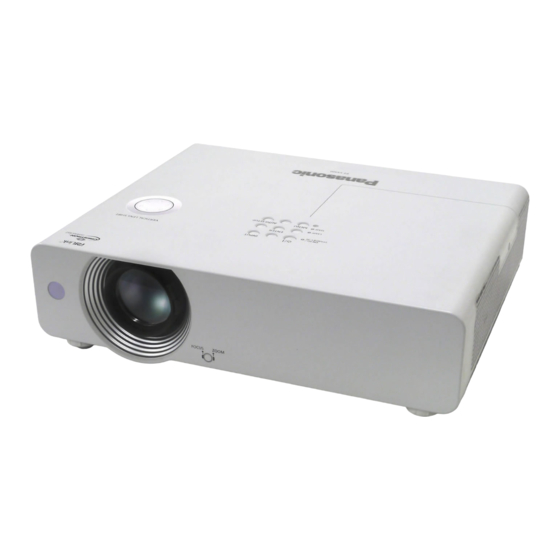

LCD-Projektor
Modellnr.
Funktionsanleitung
Gewerbliche Nutzung
PT-VW440E
PT-VX510E
Æ
Seiten 2 - 6) vor der
GERMAN
TQBJ0565
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-VX510E
Inhaltszusammenfassung für Panasonic PT-VX510E
- Seite 1 LCD-Projektor Gewerbliche Nutzung PT-VW440E Modellnr. PT-VX510E Vielen Dank für den Kauf dieses Panasonic-Produkts. Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf. Æ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“ ( Seiten 2 - 6) vor der Nutzung dieses Projektors.
-
Seite 2: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Um die gefahr von feuer oder stromschlag zu reduzieren, darf dieses gerät weder regen noch feuchtigkeit ausgesetzt werden. Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß ISO 7779. WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, falls das Gerät für längere Zeit nicht verwendet wird. - Seite 3 Wichtige Hinweise zur Sicherheit WARNUNG: STROM „ Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. BeifortgesetztemBetriebbestehtdieGefahreinesFeuerausbruchsodereineselektrischenSchlages. SchaltenSiedieStromversorgungaus,fallsFremdkörperoderWasserindenProjektorgelangtsind.
- Seite 4 Projektors führen. StellenSiekeineBehältnissemitFlüssigkeitundkeinemetallenenGegenständeinderNähedesProjektorsab. SollteFlüssigkeitinsInneredesProjektorsgelangen,wendenSiesichanIhrenHändler. Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
- Seite 5 Wichtige Hinweise zur Sicherheit WARNUNG: ZUBEHÖR „ Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. BeiNichtbeachtungkönnendieBatterienauslaufen,sichüberhitzen,explodierenoderFeuerfangen. Verwenden Sie AAA/R03 oder AAA/LR03 Batterien Verwenden Sie nur die vorgeschriebenen Batterien. Verwenden Sie keine Anodenbatterien. ErhitzenSiedieBatteriennichtbzw.platzierenSiediesenichtinWasseroderFeuer. Die Batterieklemmen dürfen nicht mit metallenen Gegenständen, wie Halsketten oder Haarnadeln in Berührung kommen.
-
Seite 6: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit VORSICHT: GEBRAUCH/ INSTALLATION „ Stützen Sie sich nicht auf den Projektor. Sie können stürzen und dabei kann der Projektor beschädigt werden; außerdem können Sie sich Verletzungen zuziehen. Geben Sie besonders darauf acht, dass Sie keine kleinen Kinder auf dem Projektor stehen oder sitzen lassen. Verwenden Sie den Projektor nicht in sehr warmen Räumen. -
Seite 7: Merkmale Des Projektors
Merkmale des Projektors Merkmale des Projektors Kurzanleitung Kurzanleitung Siehe entsprechende Seiten, um weitere Informa-tionen Funktion Auto-Setup zu bekommen. DieseFunktionführtgleichzeitig Einrichten des Projektors. die Eingangssuche, die Auto PC- Æ Seite 19) Anpassung und die Automat. Trapezkorrektur aus, wenn die Taste <AUTO SETUP> betätigt wird. Direktabschaltungsfunktion Anschluss an andere Geräte. -
Seite 8: Inhaltsverzeichnis
Inhalt Lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“. ( Seiten 2 - 6) Grundlegende Bedienfunktionen über die Wichtige Hinweise Fernbedienung ........30 Wichtige Hinweise zur Sicherheit .... 2 VerwendenderFunktionAUTOSETUP ....... 30 Umschaltung des Eingangssignals ......30 Inhalt ............8 Verwendung der Taste SCREEN ........ - Seite 9 Inhalt Bild 1-4 ................. 42 Vorführungstimer ............53 Image adjust ..........43 Untertitel ............... 54 Lampenleistung ............54 Kontrast ................ 43 Fernbedienung ............. 54 Helligkeit ............... 43 Sicherheit ..............54 Farbe ................43 Lüfter ................55 Farbton ................. 43 Lüfterkontrolle ............... 55 Iris ................
-
Seite 10: Hinweise Für Die Sicherheit
Hinweise für die Sicherheit Sicherheitshinweise zum Transport Tragen Sie den Projektor beim Transport an der Unterseite und vermeiden Sie übermäßige Vibrationen und Erschütterungen. DieskanndieinnerenTeilebeschädigenundzuFunktionsstörungenführen. TransportierenSiedenProjektornicht,wennderanpassbareFußausgefahrenist.DieskannzueinerBeschädigungdes anpassbarenFußesführen. Sicherheitshinweise zur Aufstellung Verwenden Sie den Projektor nicht im Freien. Der Projektor ist nur zur Verwendung in Innenräumen vorgesehen. Verwenden Sie den Projektor nicht an Orten mit folgenden Eigenschaften: Orte,andenenVibrationenundErschütterungenauftreten,z.B.inFahrzeugen:DieskanndieinnerenTeilebeschädigen undzuFunktionsstörungenführen. -
Seite 11: J Vorsichtshinweise Für Die Aufstellung Der Projektoren
Seiten 54, 72). Verwenden Sie ein Kennwort, das nicht leicht zu erraten ist. Ändern Sie Ihr Passwort regelmäßig. Panasonic und dessen Partnerunternehmen befragen Kunden nie nach ihrem Passwort. Sollten Sie nach Ihrem Passwort gefragt werden, geben Sie es nicht heraus. DaszumAnschlussverwendeteNetzwerkmussdurcheineFirewalloderandereMittelgesichertsein. -
Seite 12: Hinweise Für Den Betrieb
Wir empfehlen, die Lampeneinheit von einem autorisierten Techniker oder Ihrem Händler ersetzen zu lassen. In Übereinstimmung mit der Richtlinie 2004/108/EG, Artikel 9(2) Panasonic Testing Centre Panasonic Service Europe, eine Abteilung der Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Bundesrepublik Deutschland - DEUTSCH... -
Seite 13: Zubehör
Hinweise für die Sicherheit Zubehör Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Die Nummern in Klammern geben die Anzahl der Zubehörteile an. Fernbedienung(x1) Netzkabel (x1) CD-ROM (x1) Batterien (AAA/R03 oder (6451053893) (6103580203) (TQBH9049) AAA/LR03 type) (x2) (fürFernbedienung) RGB-Signalkabel (x1) Netzkabelhalter (x1) Objektivdeckel (x1) -
Seite 14: J Inhalt Der Mitgelieferten
Hinweise für die Sicherheit Inhalt der mitgelieferten CD-ROM Die mitgelieferte CD-ROM enthält folgende Inhalte: Anleitung/Liste (PDF-Datei) Software Bedienungsanleitung – Funktionsanleitung Multi Projector Monitoring & Control Software Bedienungsanleitung – Multi Projector Monitoring & (Windows) Control Software • Mit dieser Software können Sie mehrere über LAN ... -
Seite 15: Über Ihren Projektor
Über Ihren Projektor Fernbedienung (17) Tasten <VOLUME +/-> Einstellung der Lautstärke der Lautsprecher. Seite 32) Æ (10) (10) Taste < > Zum Ein- und Ausschalten des Projektors. Æ Seite 26) (11) Taste <KEYSTONE> FührtdieTrapezkorrekturaus.( Æ Seite 31) (12) Taste <INFO.> Aktivierung der Informations funktion. -
Seite 16: Projektorgehäuse
Über Ihren Projektor Projektorgehäuse (10) (11) (12) (2) (3) ■ Unteransicht (13) Signalempfänger der Fernbedienung Fokushebel ( Seite 29) Æ ZurEinstellungdesFokus. Projektionsobjektiv Zoom-Hebel ( Seite 29) Æ Zur Einstellung des Zoom. Ring vertikale Objektivverschiebung ( Seite 22) Æ Zur Einstellung der Position des projizierten Bildes. Bedienfeld und Anzeigen ( Æ... -
Seite 17: Bedienfeld Und Anzeigen
Über Ihren Projektor Bedienfeld und Anzeigen <WARNING>-Anzeige Zeigt Störungen des Projektors an. Umgebungslichtsensor Erkennung der Raumausleuchtung, Auswahl der geeigneten Bildqualität. Taste <MENU> Zeigt den Bildschirm MENÜ an. ( Æ Seite 34) Taste <ENTER> (10) FührtdieausgewählteFunktionaus. Tasten ▲▼◄► Zum Navigieren im Bildschirm MENÜ. (6) (7) (8) Taste <INPUT>... -
Seite 18: Verwenden Der Fernbedienung
Verwenden der Fernbedienung Verwenden der Fernbedienung Einlegen und Entfernen der Batterien Öffnen Sie die Abdeckung Legen Sie die Batterien ein, und schließen Sie die Abdeckung (Minus - Seite zuerst einlegen.) Entnehmen Sie die Batterien in umgekehrter Reihenfolge. Einstellen der ID-Nummern der Fernbedienung WennSiedasSystemmitmehrerenProjektorenverwenden,könnenSiemiteinereinzigenFernbedienungalleProjektoren gleichzeitig oder jeden Projektor einzeln steuern, wenn den einzelnen Projektoren eine eindeutige ID-Nummer zugewiesen wird. -
Seite 19: Einstellungen
Einstellungen Projektionsarten Der Projektor kann für folgende 4 Projektionsarten verwendet werden. So richten Sie die gewünschte Projektionsart auf dem Projektor ein. Montage auf einem Tisch/auf dem Montage an der Decke und Fußboden und Vorwärtsprojektion Vorwärtsprojektion Menüeinstellung* Menüeinstellung* Deckenpro. Deckenpro. Rückpro. Rückpro. -
Seite 20: GrößeDerProjektionsflächeUndReichweite
Einstellungen Größe der Projektionsfläche und Reichweite Projiziertes Bild Stellen Sie den Projektor entsprechend dem rechts abgebildeten Schaubild Projektionsfläche und den angegebenen L (LW/LT) Projektionsentfernungen auf, Sie können die Anzeigegröße einstellen, L (LW/LT) * Projektionsabstand (m) Höhe des Projektionsbereichs (m) L (LW/LT) Breite des Projektionsbereichs (m) Projektionsfläche Entfernung von Mitte des Objektivs zum unteren... -
Seite 21: J Projektionsentfernungen Für Pt-Vx510E
Einstellungen J Projektionsentfernungen für PT-VX510E Alle unten aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen, (Einheit m) Projektionsgröße Für das Bildform at 4:3 Für das Bildform at 16:9 Diagonale der Höchstabstand Höchstabstand indestabstand Höhenposition (H) indestabstand Höhenposition (H) -
Seite 22: Einstellen Der Anpassbaren Vorderfüße
Wenn der Projektor nicht genau vor der Mitte des Bildschirms positioniert ist, können Sie die Position des projizierten Bildes durch Verschieben des Objektivverschiebungshebels innerhalb des Verschiebungsbereichs des Objektivs korrigieren. Linsenverstellungsbereich „ Anpassung der Linsenverstellung für PT-VX510E Diese Bildschirmposition kann auf der Anzeige auf bis zu 40% nach oben verstellt werden. -
Seite 23: Anschlüsse
Anschlüsse Vor dem Anschluss an den Projektor Lesen Sie vor dem Anschluss die Bedienungsanleitung des Gerätes, das angeschlossen werden soll, sorgfältig durch. Schalten Sie die Geräte vor dem Anschluss der Kabel aus. Wenn zum Gerät kein Verbindungskabel mitgeliefert wurde oder wenn für den Anschluss an dieses Gerät kein optionales Kabel verfügbar ist, halten Sie ein entsprechendes Systemverbindungskabel für das Gerät bereit. -
Seite 24: Grundlagen Der Bedienung
Grundlagen der Bedienung EIN/AUSSCHALTEN Anschluss des Netzkabels Stellen Sie sicher, dass Sie das mitgelieferte Netzkabel fest in die Buchse eingesteckt haben, um ein Abtrennen des Kabels zu verhindern. Netzkabelhalter Der Netzkabelhalter wurde entwickelt, um zu verhindern, dass sich das Netzkabel vom Projektor löst. Setzen Sie das Netzkabel bitte korrekt in den Netzkabelhalter ein, wie in Abbildung (1) gezeigt: Netzkabelhalter Klammer... -
Seite 25: On(G)/Standby(R)-Anzeige
EIN/AUSSCHALTEN ON(G)/STANDBY(R)-Anzeige Die <ON(G)/STANDBY(R)> Betriebsanzeige informiert Sie über den Stromversorgungsstatus. Prüfen Sie den Status der <ON(G)/STANDBY(R)>-Anzeige vor der Inbetriebnahme des Projektors. ON(G)/STANDBY(R)-Anzeige Anzeigestatus Status Leuchtet nicht oder blinkt Das Netzkabel ist nicht eingesteckt. Das Netzkabel eingesteckt ist. Leuchtet Der Projektor ist im Standby-Modus nach dem Abkühlen abgeschlossen ist. Der Projektor kühlt sich ab. -
Seite 26: Einschalten Des Projektors
EIN/AUSSCHALTEN Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors Vorbereitungsanzeige die Anschlüsse der Peripheriegeräte (mit Computer, Videorekorder usw.) ab. Schließen Sie das Netzkabel des Projektors an der Netzsteckdose an. Die Anzeige <ON(G)/ STANDBY(R)> leuchtet rot. Öffnen Sie den Objektivdeckel. -
Seite 27: Pin-Code Eingeben
EIN/AUSSCHALTEN PIN-Code eingeben DrückenSie▲▼,umeineZahleinzugeben.DrückenSie Dialogfeld PIN-Code-Eingabe ►,umdieZahlzubestätigen,undziehenSiedenZeigermit rotemRahmenaufdasnächsteFeld.DieZahländertsich auf .FallseinefalscheZahlbestätigtwurde,verwenden SiedieZeigertaste◄,umdenZeigeraufdiegewünschte Zahl zu ziehen, und geben Sie dann die korrekte Zahl ein. Wiederholen Sie diesen Schritt, bis alle 4 Stellen eingegeben sind. Nach der Anzeige des Symbols OK kann der Projektor bedient werden. -
Seite 28: Ausschalten Des Projektors
EIN/AUSSCHALTEN Ausschalten des Projektors Drücken Sie die Taste < > auf dem Bedienfeld oderaufderFernbedienung,dannerscheint Ausschalten ? auf dem Bildschirm. Ausschalten ? wird nach 4 Sekunden ausgeblendet. Drücken Sie die Taste < > erneut, um den Projektor auszuschalten. Die Anzeige <ON(G)/ STANDBY(R)>... -
Seite 29: Projizieren
Projizieren Überprüfen Sie die Verbindungen der Peripheriegeräte und des Netzkabels ( Æ Seiten 24-25), und schalten Sie die Æ Stromzufuhr ein ( Seite 26), um den Projektor zu starten. Wählen Sie das Bild aus und stellen Sie den Status des Bildes ein. -
Seite 30: Grundlegende Bedienfunktionen Über Die Fernbedienung
Grundlegende Bedienfunktionen über die Fernbedienung Schaltet auf den Eingang Computer COMPUTER 1 1 (RGB)/Computer 1 (Scart) um. Schaltet auf den Eingang Computer COMPUTER 2 2 (RGB) um. HDMI Schaltet auf den Eingang HDMI um. VIDEO Schaltet auf den Eingang Video um. S-VIDEO Schaltet auf den Eingang S-Video um. -
Seite 31: Verwendung Der Taste Keystone
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste KEYSTONE Verwendung der Taste INFO. MitdieserFunktionkanndasInformationsmenüangezeigt MitdieserFunktionkanndieTrapezverzerrungkorrigiert werden. werden. Taste Taste Drücken Sie auf der Fernbedienung die Taste Drücken Sie die Taste <KEYSTONE> auf der <INFO.>. Fernbedienung. FallseinprojiziertesBildnachdemDrückenderTaste Hinweis <AUTO SETUP> immer noch eine Trapezverzerrung DrückenSiedieTaste<INFO.>aufderFernbedienung,umdie aufweist, korrigieren Sie das Bild wie folgt manuell: erste Seite des Informationsmenüs anzuzeigen. -
Seite 32: VerwendungDerAvStummschaltung-Funktion
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste LAMP Verwendung der AV STUMMSCHALTUNG-Funktion DieseFunktionermöglichtdieAuswahldesLampenmodus zurÄnderungderHelligkeitderProjektionsfläche. Taste Taste Drücken Sie auf der Fernbedienung die Drücken Sie die Taste <AV MUTE> auf der Taste <LAMP>. Fernbedienung. Hinweis DrückenSiedieTaste<AVMUTE>aufderFernbedienung, AusführlicheInformationenfindenSieunter„Lampenleistung“in um die Bildwiedergabe auszuschalten. Um den normalen Æ... -
Seite 33: Verwendung Der Taste Image
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste IMAGE DieseFunktionermöglichtdieAuswahldesgewünschten BildmodusaufderProjektionsfläche. Taste Drücken Sie die Taste <IMAGE> auf der Fernbedienung. DrückenSiedieTaste<IMAGE>aufderFernbedienung,um den gewünschten Bildmodus unter [Dynamik], [Standard], [Natürlich],[Kinoeinstellung],[Tafel(Grün)],[Tafel(Farbe)], [Bild 1], [Bild 2], [Bild 3] und [Bild 4] auszuwählen. Hinweis Details siehe „Bildauswahl“ im Hauptmenü ( Æ... -
Seite 34: Menünavigation
Menünavigation Drücken Sie ► oder die Taste <ENTER>. Navigieren im Menü Das Untermenü wird angezeigt, damit Sie die Menübefehle wählen können. Vorgehensweise Drücken Sie die Taste <MENU>. Der Hauptmenü-Bildschirm wird angezeigt. Wählen Sie die Untermenü-Option mit den Tasten ▲▼ aus. Drücken Sie die Taste <ENTER>... -
Seite 35: Hauptmenü
Menünavigation Untermenüoption Fabrikeinstellungen Seite Hauptmenü Horizontal Das Hauptmenü umfasst die folgenden 9 Menüoptionen. Vertikal Wenn eine Hauptmenüoption ausgewählt wird, wechselt die PC-Konfiguration Anzeige zu einem Untermenü-Auswahlfenster. Clamp AnzeigenflächeH Eingang AnzeigenflächeV Reset Lösch-Modus PC-Anpassung Speichern Bildauswahl Hinweis Liegt am Projektor ein Computereingangssignal vor, ist diese Funktionverfügbar. - Seite 36 Menünavigation Format Bild [ Untermenüoption Fabrikeinstellungen Seite Lüfterkontrolle Untermenüoption Fabrikeinstellungen Seite Videoverzögerungssteuerung Normal ZähluhrFilter Voll * Emulation Grundeinst. Breitbild (16:9) * Fehlerlogbuch Zoom * Fabrikeinstellungen Original * Breitbild natürlich * Information [ Benutzerdefiniert Benutzereinstellung * Untermenüoption Fabrikeinstellungen Seite Digitaler Zoom + * Eingang Digitaler Zoom - * System...
-
Seite 37: Menü Eingang
Menü Eingang Video Wählen Sie aus dem Hauptmenü die Option [Eingang] (siehe „Navigieren im Menü“ auf Seite 34) und wählen Sie dann die Option aus dem Untermenü. Projiziert das Bild des Eingangs [Video]. Drücken Sie ▲▼, um [Video] auszuwählen, und drücken Sie dann die Taste <ENTER>. Fernbedienung Bedienfeld S-Video... -
Seite 38: J Für Video- Und S-Video-Eingang
Menü Eingang Für Video- und S-Video-Eingang Der Projektor wählt automatisch Auto dasFarbsystemdes Eingangssignals aus. PAL/ SECAM/ Wenn der Projektor kein NTSC/ korrektes Bild projiziert, wählen SiedasgeeigneteFarbsystem NTSC4.43/ aus dem Menü aus. PAL-M/ PAL-N Für Component-Eingang Der Projektor wählt automatisch Auto das Abtastverfahren des Eingangssignals aus. -
Seite 39: Auto Pc-Anpassung
Auto PC-Anpassung Auto PC-Anpassung Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 34) und wählen Sie dann die Option aus dem Untermenü. Bedienfeld Fernbedienung Auto PC-Anpassung DieFunktionAutoPC-AnpassungpasstdieEinstellungen fürFineSync.,Tracking,HPositionundVPosition automatisch an die Einstellungen Ihres Computers an. Drücken Sie ▲▼, um [Auto PC-Anpassung] auszuwählen, und drücken Sie dann die Taste <ENTER>. -
Seite 40: Manuelle Pc-Anpassung
Manuelle PC-Anpassung Manuelle PC-Anpassung Horizontal Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 34) und wählen Sie dann die Option aus dem Wählen Sie mit ▲▼ [Horizontal] aus. Untermenü. Drücken Sie die Taste <ENTER>, um das Anpassungsdialogfeld anzuzeigen. -
Seite 41: Pc-Konfiguration
Manuelle PC-Anpassung PC-Konfiguration Reset Rücksetzung, alle Einstellungen werden auf die vorherigen Drücken Sie ▲▼, um [PC-Konfiguration] Werte zurückgestellt. auszuwählen. Wählen Sie mit ▲▼ [Reset] aus. Drücken Sie ► oder die Taste <ENTER>, Drücken Sie die Taste <ENTER>. um das nächste Untermenü anzuzeigen und Informationen über die H-Sync.-Freq. -
Seite 42: Bildauswahl
Bildauswahl Tafel (Grün) Wählen Sie aus dem Hauptmenü die Option [Bildauswahl] (siehe „Navigieren im Menü“ auf Seite 34) und wählen Sie dann die Option aus dem FürdieBildprojektionaufeineWandtafelgeeignet. Untermenü. Drücken Sie ▲▼, um [Tafel (Grün)] auszuwählen, und dann drücken Sie die Taste <ENTER>. -
Seite 43: Image Adjust
Image adjust Image adjust Farbe Wählen Sie aus dem Hauptmenü die Option [Image Adjust] (siehe „Navigieren im Menü“ auf Seite 34) und wählen Sie dann die Option aus dem Wählen Sie mit ▲▼ die Option Untermenü. [Farbsättigung] aus. Drücken Sie die Taste <ENTER>, um das Fernbedienung Bedienfeld Anpassungsdialogfeld anzuzeigen. -
Seite 44: Farbtemperatur
Image adjust Farbtemperatur Blau Wählen Sie mit ▲▼ die Option Wählen Sie mit ▲▼ [Blau] aus. [Farbtemperatur] aus. Drücken Sie die Taste <ENTER>, um das Drücken Sie die Taste <ENTER>, um das Anpassungsdialogfeld anzuzeigen. Anpassungsdialogfeld anzuzeigen. Passen Sie den Einstellwert mit ◄► an. Wählen Sie mit ◄►... -
Seite 45: Schärfe
Image adjust Schärfe Progressiv Ein Interlace-Videosignal kann im Modus "Progressive" Wählen Sie mit ▲▼ die Option [Schärfe] angezeigt werden. aus. Wählen Sie mit ▲▼ die Option Drücken Sie die Taste <ENTER>, um das [Progressiv] aus. Anpassungsdialogfeld anzuzeigen. Drücken Sie die Taste <ENTER>, um das Passen Sie den Einstellwert mit ◄►... -
Seite 46: Projektionsfläche
Nach der Einstellung werden die Zeiger rot dargestellt. Beim Erreichen der Korrekturgrenze verschwinden die Zeiger. * Bildschirmgröße (1280 x 800) gilt nur für PT-VW440E. Bildschirmgröße (1024 x 768) gilt nur für PT-VX510E. Hinweis Liegt am Projektor ein Videoeingangssignal vor, ist die Normal Option [Original] verfügbar. -
Seite 47: Benutzereinstellung
Projektionsfläche Zum Verlassen des Modus Digitaler Zoom +/- können Sie Benutzereinstellung eine beliebige Taste betätigen, außer der Tasten <D.ZOOM+/->,<ENTER>undderTasten▲▼◄►. MitdieserFunktionpassenSieBildgrößeund-position manuell an. Um auf die Größe des vorherigen Bilds zurückzuschalten, Drücken Sie ▲▼, um können Sie unter „Bildformateinstellung“ eine Bildgröße auswählen, die Eingangsquelle im Menü... -
Seite 48: Deckenpro
Projektionsfläche Deckenpro. Reset DieseFunktionwirdbenötigt,wennderProjektoraneiner Rücksetzung, alle Einstellungen werden auf die vorherigen Decke montiert wird. Werte zurückgestellt. Drücken Sie ▲▼, um [Reset] auszuwählen, Drücken Sie ▲▼, um [Deckenpro.] und drücken Sie dann die Taste <ENTER>. auszuwählen, und drücken Sie dann die Es erscheint ein Bestätigungsfenster. -
Seite 49: Ton
Mikro Wählen Sie aus dem Hauptmenü die Option [Ton] (siehe „Navigieren im Menü“ auf Seite 34), und wählen Sie dann die Option aus dem Untermenü. Drücken Sie ▲▼, um [MIKRO] auszuwählen, und drücken Sie dann die Fernbedienung Bedienfeld Taste <ENTER>. Drücken Sie ▲▼, um die MIKRO-Funktion auf Ein bzw. -
Seite 50: Sprache
Einstellung Einstellung Menüposition Wählen Sie aus dem Hauptmenü die Option [Einstellung] (siehe „Navigieren im Menü“ auf Seite 34), und wählen Sie dann die Option aus dem MitdieserFunktionwirddiePositiondesBildschirmmenüs Untermenü. verändert. Wählen Sie mit ▲▼ die [Menü position] aus. Fernbedienung Bedienfeld Drücken Sie die Taste <ENTER>, um die Position zu ändern. -
Seite 51: Hintergrund
Einstellung Hinweis Logo [Eingangssuche], [Auto PC-Anpassung] und [Automat. Trapezkorrektur] können nicht gleichzeitig auf [Aus] gesetzt MitdieserFunktionlässtsichdasBildlogoüberdie werden. Funktionen[Logoauswahl],[LogoPINCodeSperre]und Die [Automat.Trapezkorrektur] funktioniert nicht, wenn die [Logo PIN Code Wechsel] anpassen. Funktion[Deckenpro.]imMenü[FormatBild]auf[Ein]gesetzt wurde. Drücken Sie ▲▼, um [Logo] auszuwählen. Drücken Sie ► oder die Taste <ENTER>. Hintergrund Drücken Sie ▲▼, um die gewünschte Option auszuwählen. -
Seite 52: Hdmi
Einstellung Logo PIN Code Wechsel Anschluss FürdenLogo-PIN-Codekanneinebeliebigevierstellige Der Anschluss COMPUTER 2 IN/MONITOR OUT auf der Zahl verwendet werden. Rückseite des Projektors kann zwischen Computereingang Wählen Sie mit ▲▼ [Logo PIN Code 2 oder Monitorausgang umgeschaltet werden. Wechsel] und drücken Sie dann die Taste Drücken Sie ▲▼, um [Anschluss] <ENTER>. -
Seite 53: Sofortstart
Einstellung Modus Sofortstart Drücken Sie ▲▼, um einen Modus aus Drücken Sie ▲▼, um [Sofortstart] den Optionen unten auswählen. auszuwählen, und drücken Sie dann die Die Vorführungstimer-Anzeige Taste <ENTER>. 000:00 erscheint auf dem Bildschirm Vorwärtszähler Drücken Sie ▲▼, um zwischen [Ein] und und der Vorwärtszähler beginnt zu [Aus] zu wählen. -
Seite 54: Untertitel
Einstellung Untertitel Fernbedienung [Nur für NTSC-, 480i-Eingang] DasUmschaltendesFernbedienungscodesdient dazu,StörungendurchandereFernbedienungen Drücken Sie ▲▼, um [Untertitel] beim gleichzeitigen Betrieb mehrerer Projektoren oder auszuwählen. Videogeräte im selben Raum zu verhindern. Drücken Sie ► oder die Taste <ENTER>, Drücken Sie ▲▼, um [Fernbedienung] um das Untermenü zu öffnen. auszuwählen. -
Seite 55: Lüfter
Einstellung PIN Code Sperre Achtung Denken Sie daran, den neuen PIN-Code zu notieren und bereit MitdieserFunktionkönnenunbefugtePersonenvonder zu halten. Wenn diese Zahl verloren geht, kann die PIN-Code- Bedienung des Projektors ausgeschlossen werden. Dazu Einstellung nicht mehr geändert werden. stehen die folgenden Einstellungen zur Verfügung: Drücken Sie ▲▼, um die gewünschten Lüfter Optionen unten auszuwählen. -
Seite 56: J Zähluhr Filter
Einstellung Wählen Sie die benötigte Option mit Drücken Sie ▲▼, um zwischen [Ein] und [Aus] zu wählen. den Tasten ▲▼ aus. Drücken Sie die Taste <ENTER>. Hinweis [Rauschunterdrückung] und [Progressiv] stehen nicht zur Hinweis Auswahl, wenn die [Videoverzögerungsfunktion] auf [Ein] gestellt Siehe „Serieller Anschluss“... -
Seite 57: Fehlerlogbuch
Einstellung Fehlerlogbuch MitdieserFunktionwerdenundefinierteoderfehlerhafte Betriebszustände des Projektors aufgezeichnet, die dann zurFehlerdiagnoseverwendetwerdenkönnen. Drücken Sie ▲▼, um [Fehlerlogbuch] auszuwählen. Drücken Sie ► oder die Taste <ENTER>, um die jüngste Warnmeldung anzuzeigen. Bis zu 10 Warnmeldungen werden angezeigt, wobei die jüngste Meldung ganz oben auf der Liste steht. Die übrigen Warnmeldungen folgen dann in chronologischer Reihenfolge. -
Seite 58: Information
Information Information Lampenleistung Wählen Sie im Hauptmenü [Information] (siehe Die ausgewählte Sprache wird angezeigt. "Navigieren im Menü" auf Seite 34). Lampenstatus Fernbedienung Bedienfeld Der ausgewählte Lampenmodus wird angezeigt. Lampenlaufzeit Auch die Gesamt-Lampenbrenndauer wird angezeigt. Automat. Lampenabschaltung [Aus], [Bereitschaft], [Herunterfahren] oder [Timer] wird angezeigt. -
Seite 59: Netzwerk
Netzwerk Netzwerk Ein: Wenn ein DHCP- Wählen Sie aus dem Hauptmenü die Option Server im Netzwerk [Einstellung] (siehe „Navigieren im Menü“ auf vorhanden ist, mit dem Seite 34), und wählen Sie dann die Option aus dem der Projektor verbunden Untermenü. ist, wird die IP-Adresse automatisch erfasst. -
Seite 60: Netzwerksteuerung
Netzwerk Netzwerksteuerung RoomView Richten Sie diese Option ein, wenn Sie den Projektor mit MitdieserFunktionkannderProjektorüberdasNetzwerk einem über Netzwerk verbundenen Computer steuern mit Crestron RoomView überwacht und gesteuert werden. wollen. Wählen Sie mit ▲ ▼ die Option Wählen Sie mit ▲ ▼ die Option [RoomView]. -
Seite 61: Netzwerkverbindungen
Netzwerk Netzwerkverbindungen Der Projektor besitzt eine Netzwerkfunktion und die folgenden Bedienungen sind vom Computer aus mit der Webbrowsersteuerung möglich. Einstellung und Anpassung des Projektors. Anzeige des Projektorstatus. Übertragung einer E-Mail-Nachricht, wenn es ein Problem mit dem Projektor gibt. Hinweis Ein Netzwerkkabel ist erforderlich, um die Netzwerkfunktion nutzen zu können. Computer Projector Netzwerkkabel (gerade) -
Seite 62: Bedienungsvorgänge Am Pc
Geben Sie die IP-Adresse des Projektors im URL-Eingabefeld des Web-Browsers ein. Geben Sie „User name“ und „Password“ ein. FürdenBenutzernamensindwerksseitiguser1 (Benutzerrechte) oder admin1 (Administratorrechte) als Standardeinstellung festgelegt und panasonic (in Kleinbuchstaben) für das Passwort. Drücken Sie [OK], um die Seite mit dem Status des Projektors anzuzeigen. -
Seite 63: J Beschreibung Aller Optionen
Netzwerk Beschreibung aller Optionen 1 Register für Seitenwahl 5 SchaltflächezurÄnderungdesPassworts Klicken Sie auf diese, um Seiten zu wechseln. K lickenSieaufdieseSchaltfläche,umdieSeitezur Änderung des Passworts anzuzeigen. 2 S chaltflächeMonitorinformationen WennSieaufdieseSchaltflächeklicken,wird 6 Taste Crestron RoomView der Status des Projektors angezeigt. Klicken Sie auf diese Taste, um den Projektor über das 3 S chaltflächeSteuerungdesProjektors Netzwerk zu überwachen und zu steuern. - Seite 64 Netzwerk Fehlerinformationsseite Klicken Sie bei Anzeige von [Error (Detail)] im Display der Spalte mit Informationen zur Eigendiagnose im Bildschirm [Projectorstatus]aufdenBildschirmbereich,umdieFehlerdetailsanzuzeigen. • AbhängigvonderArtdesFehlerswirdderProjektorzuseinemeigenenSchutzggf.indenBereitschaftsmodusgeschaltet. Normaler Betrieb FAILED: EsisteinProblemaufgetreten WARNING: Abnormalen Zustand WennfüreineOption[FAILED]angezeigtwird Parameter Beschreibung Im Lüfter oder seinem Antriebsschaltkreis ist ein Problem aufgetreten. Wenden Sie sichanIhrenFachhändler.
-
Seite 65: J Seite Grundlegende Steuerung
Netzwerk Seite Grundlegende steuerung Um von einer anderen Seite hierher zu gelangen, klicken Sie auf [Projector control], dann auf [Basic control]. 1 Regelung von Standby/On 4 Umschalten des Bild-Modus 2 Auswahl des Eingangssignals 5 FunktionsweisevonAVStummschaltung 3 Regelung der Lautstärke Seite zur Anzeige der Detaileinstellungen Klicken Sie auf [Projector control] und dann auf [Advanced control], um die Detaileinstellungen anzuzeigen. -
Seite 66: J Seite Zur Netzwerkkonfiguration
Netzwerk Seite zur Netzwerkkonfiguration Die Netzwerkeinstellungen des Projektors können geändert werden, wenn die Verbindung mit Administratorrechten hergestellt wird. LAN-Einstellungen Klicken Sie im Menü auf [Detailed set up]. Klicken Sie auf [Change] um die LAN-Einstellungen zu ändern. UmzumvorherigenFensterzurückzukehren,klickenSieauf[Back]. Vervollständigen Sie Ihre Detaileinstellungen,und klicken Sie auf [Next]. - Seite 67 Netzwerk Ping-Testseite Auf dieser Seite können Sie überprüfen, ob das Netzwerk eine Verbindung zum E-Mail-Server, zum POPServer, zum DNS- Server usw. herstellen kann. Klicken Sie auf [Detailed set up] und dann auf [Ping test], um die Ping-Testseite anzuzeigen. Anzeige, wenn die Verbindung erfolgreich war. Anzeige, wenn die Verbindung fehlgeschlagen ist.
-
Seite 68: J E-Mail-Einrichtungsseite
Netzwerk E-Mail-Einrichtungsseite Bei diesem Projektor kann eine E-Mail-Meldung an eine oder mehrere voreingestellte E-Mail-Adressen (maximal zwei Adressen) gesendet werden, wenn ein Problem auftritt oder die Lampennutzungsdauer den eingestellten Wert erreicht. Klicken Sie auf [Detailed set up] und dann [E-mail set up], um die Seite zur Einrichtung der E-Mail zu aktivieren. 1 W ählenSie[Enable],umdieE-Mail-Funktionzu 5 Es kann der Mindestzeitabstand für die erneute benutzen. -
Seite 69: J Seite Für Einrichtung Der Authentifizierung
Netzwerk E-Mail-Einrichtungsseite (Fortsetzung) 9 Geben Sie die E-Mail-Adresse2 des gewünschten Empfängers ein. 10 Wählen Sie die Bedingungen für die Versendung von E-Mails aus. MAIL CONTENTS: Wählen Sie zwischen [NORMAL] oder [SIMPLE]. ERROR: ImSelbsttestwirdeinFehlererkannt. LAMP RUNTIME: DierestlicheLebensdauerderLampehatdenimFeldangegebenenWert erreicht. INTAKE AIR TEMPERATURE: DieTemperaturderzugeführtenLufthatdenimFeldangegebenenWert erreicht. -
Seite 70: J Inhalt Der Versendeten E-Mails
Netzwerk Inhalt der versendeten E-Mails Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt versendet. === Panasonic projector report(CONFIGURE) === Projector Type : PT-VX510 Serial No : 000000000 ----- E-mail setup data ----- TEMPERATURE WARNING SETUP MINIMUM TIME at [ 60] minutes interval... -
Seite 71: J Konfiguration Des Steueranschlusses
Netzwerk Wenn ein Fehler auftritt, wird folgende E-Mail versendet. === Panasonic projector report(ERROR) === Projector Type : PT-VX510 Serial No : 000000000 ----- check system ----- INTAKE AIR TEMPERATURE EXHAUST AIR TEMPERATURE OPTICS MODULE TEMPERATURE LAMP REMAIN TIME LAMP STATUS... - Seite 72 Netzwerk Seite Passwort ändern Klicken Sie auf [Change password]. 1 Wird verwendet, um die Einstellung von [Administrator] zu ändern. 2 Wird verwendet, um die Einstellung von [User] zu ändern. 3 Wird verwendet, um die Einstellung des Passworts zu ändern. Administratormodus 1 Zeigt das zu ändernde Konto an 2 Eingabefeld Aktueller Benutzername 3 Eingabefeld Aktuelles Passwort...
- Seite 73 Netzwerk [CRESTRON RoomView]-Seite Sie können den Projektor überwachen/kontrollieren, indem Sie RoomView verwenden. Um die Bedienseite von RoomView des Websteuerungsbildschirms anzuzeigen, ist der Zugang mit Administratorrechten erforderlich.(Die[CRESTRONRoomView]-SchaltflächewirdnichtaufdemWebsteuerungsbildschirmfür Benutzerrechte angezeigt.) Wenn Sie auf [CRESTRON RoomView] klicken, wird die Bedienseite von RoomView angezeigt. WennaufIhremComputerAdobeFlashPlayernichtinstalliertistoderIhrBrowserFlashnichtunterstützt,kanndiese Seitenichtangezeigtwerden.KehrenSieindiesemFalledurchAnklickenvon[Back]aufderBedienseitezurvorherigen Seite zurück.
- Seite 74 Netzwerk [Info]-Seite Klicken Sie auf der Bedienseite auf [Info]. 1 [Projector Name] Zeigt den Namen des Projektors an. 2 [Mac Address] Zeigt die MAC-Adresse an. 3 [Resolution] AnzeigederAuflösungdesProjektors. 4 [Lamp Hours] Zeigt die Lampenbetriebsdauer an (umgewandelter Wert). 5 [Power Status] Zeigt den Betriebszustand an.
-
Seite 75: Anzeigen Lamp Und Warning
Anzeigen LAMP und WARNING Anzeigen LAMP und WARNING Behandlung angezeigter Probleme Wenn ein Problem im Projektor auftritt, weisen die Anzeigen <ON(G)/STANDBY(R)>, <LAMP> und/oder <WARNING> darauf hin. Gehen Sie mit den angegebenen Problemen folgendermaßen um. VORSICHT Bevor Sie Reparaturmaßnahmen ergreifen, folgen Sie bitte dem Vorgang zum Ausschalten, wie unter „Ausschalten des Projektors“ beschrieben. -
Seite 76: Austausch
Austausch Vor dem Austausch der Einheit Wenn Sie Teile warten oder ersetzen, achten Sie darauf, dass die Stromzufuhr ausgeschaltet ist, und ziehen Sie den Æ Netzstecker aus der Steckdose. ( Seite 24, 28) Æ Stellen Sie sicher, dass Sie die Vorgehensweise aus dem Punkt „Projektor ausschalten“ ( Seite 28) beachten, bevor Sie die Stromzufuhr herstellen. -
Seite 77: Austausch Der Luftfiltereinheit (Seite)
Austausch DieLuftfiltereinheitenbefindensichanderSeiteundderRückseitedesProjektors. Austausch der Luftfiltereinheit (Seite) Entfernen Sie die Luftfilterabdeckung. ÖffnenSiedieFilterabdeckunginRichtungdes Pfeil in der Abbildung und entfernen Sie sie. Entfernen Sie die Luftfiltereinheit. i) HaltenSiedenKnopfderLuftfiltereinheitundziehenSiesie Luftfilterabdeckung (Seite) in Richtung des Pfeils heraus, dann löst sich das Oberteil der Luftfiltereinheit. ii)ZiehenSiedieLuftfiltereinheitnachoben. NachdemEntfernenderLuftfiltereinheitentfernenSie größereObjekteundStaubausdemLuftfilterfachund der Lufteinlassöffnung des Projektors, falls vorhanden. -
Seite 78: J Hinweise Zum Ersetzen Der Lampeneinheit
Austausch Lampeneinheit Die Lampeneinheit ist ein Verschleißteil. Sie können die gesamte Nutzungsdauer im Menü Information unter Lamp runtime (Lampenbetriebszeit) auf Seite 58 überprüfen. Wir empfehlen, die Lampeneinheit von einem autorisierten Techniker ersetzen zu lassen. Wenden Sie sich an Ihren Händler. Wenden Sie sich zum Erwerb der Ersatz-Lampeneinheit (ET-LAV200) an Ihren Händler. -
Seite 79: Austauschen Der Lampeneinheit
Austausch Austauschen der Lampeneinheit VORSICHT: Wenn der Projektor an einer Decke montiert ist, halten Sie Ihr Gesicht beim Arbeiten nicht in die Nähe des Projektors. Bringen Sie die Lampeneinheit und die Lampeneinheit-Abdeckung sicher an. Wenn beim Einbauen der Lampe Schwierigkeiten auftreten, entfernen Sie die Lampe noch einmal, und wiederholen Sie den Versuch. Wenn Sie beim Einbauen der Lampe Gewalt anwenden, kann der Anschluss beschädigt werden. -
Seite 80: Aufsetzen Des Objektivdeckels
Austausch Aufsetzen des Objektivdeckels Setzen Sie den Objektivdeckel auf, wenn der Projektor transportiert oder über einen längeren Zeitraum nicht gebraucht wird. Damit die Objektivabdeckung nicht verloren geht, befestigen Sie sie bitte gemäß dem folgenden Schritten mit dem mitgelieferten Band. Führen Sie das dünne Ende des Bands durch das Loch an der Objektivabdeckung. -
Seite 81: Fehlerbehebung
Fehlerbehebung ÜberprüfenSiefolgendePunkte.AusführlicheInformationenfindenSieaufdenentsprechendenSeiten. Problem Ursache Siehe Seite Das Netzkabel ist möglicherweise nicht richtig angeschlossen. — An der Netzsteckdose liegt keine Spannung an. — Das Gerät schaltet sich Der Schutzschalter wurde ausgelöst. — nicht ein. Leuchtet oder blinkt die <LAMP>-Anzeige, <ON(G)/STANDBY(R)>-Anzeige oder 25, 75 <WARNING>-Anzeige? Die Lampenabdeckung ist nicht richtig angebracht. - Seite 82 Fehlerbehebung Problem Ursache Siehe Seite IstdasHDMI-Kabelfestangeschlossen? Kein Bild von einem Schalten Sie den Projektor und die angeschlossenen Geräte aus. Schalten Sie den — HDMI-Gerät oder Netzschalter des Projektors und des angeschlossenen Geräts aus, und schalten Sie instabiles Bild. dann die Netzschalter wieder ein. WurdeeinnichtunterstütztesSignalkabelangeschlossen? 90-93 Setzen Sie den Tonkanal des angeschlossenen Geräts auf Linear-PCM.
-
Seite 83: Technische Informationen
„11 12 13 21 22 23 31“ NAME? Abfrage des Projektornamens Der unter [Projektorname] im Menü [Netzwerk] festgelegte Name. INF1? Abfrage des Herstellernamens Gibt „Panasonic“ an. INF2? Abfrage der Modellbezeichnung Geben Sie den Modellnamen entweder mit „VX510“ oder „VW440“. INF0? Abfrage sonstiger Informationen Gibt weitere Informationen, beispielsweise die Versionsnummer an. -
Seite 84: Steuerbefehle Via Lan
Erstellen Sie einen 32-Byte Hash-Wert aus den folgenden Daten, indem Sie MD5-Algo- rithmus benutzen. „xxxxxx:yyyyy:zzzzzzzz“ xxxxxx: Administratorrechte-Benutzername für WEB-STEUERUNG (Standardbenutzername ist „admin1“) yyyyy: Passwort vom oben genanntem Administratorrechte-Benutzer (Standardpasswort ist „panasonic“) zzzzzzzz: 8-Byte Zufallszahl, die in Schritt 2 erhalten wurde Befehl-Übertragungverfahren FührenSiedieÜbertragungaus,indemSiedasfolgendeBefehlsformatbenutzen. Übertragene Daten... - Seite 85 Technische Informationen Wenn in WEB-Steuerung das Passwort für Administratorrechte nicht eingestellt ist (kein Sicherheitsmodus) Verbindungsmethode Suchen Sie die IP-Adresse und Port-Nummer (Ausgangswert = 1 024) des Projektors und fordern Sie die Verbindung zum Projektor an. Entnehmen Sie die IP-Adresse dem Menü-Bildschirm des Projektors und die Port-Nummer der WEB-Steuerseite. IP address: AbzufragenimHAUPTMENÜ→[Netzwerk]→[Netzwerkstatus] Port-Nr.:...
-
Seite 86: Serieller Anschluss
Technische Informationen Serieller Anschluss DerserielleAnschlussimBuchsenbereichdesProjektorsentsprichtderSchnittstellenspezifikationRS-232C.Damitkannder Projektor über einen Computer, der mit diesem Anschluss verbunden ist, gesteuert werden. Anschluss Anschlüsse am Projektor Computer D-Sub-Buchse,9-polig(Frau) D-Sub-Stecker, 9-polig (Mann) Kommunikationskabel (gerade) Stiftzuweisungen und Signalnamen D-Sub-Buchse, 9-polig (Frau) Stiftnr. Signalname Inhalt Außenansicht — Übertragene Daten Empfangene Daten —... -
Seite 87: J Grundformat (Mit Unterbefehl)
Technische Informationen Grundformat DieÜbertragungbeginntmitSTXundwirddannmit,demBefehl,demParameterundschließlichETXfortgesetzt.Fügen Sie je nach Befehl die entsprechenden Parameter hinzu. Doppelpunkt (1 Byte) Parameter 3 Befehlszeichen Ende Start (Länge nicht festgelegt) (3 Byte) (1 Byte) (1 Byte) Wenn ein Befehl ohne Parameter gesendet wird, muss der Doppelpunkt (:) nicht verwendet werden. ... - Seite 88 Technische Informationen Kabelspezifikationen [Bei Anschluss an einen PC] Computer (DTE Projektor Spezifikationen) Steuerungsbefehle Bei der Bedienung des Projektors über einen Computer stehen folgende Befehle zur Verfügung: [Projektor-Steuerbefehl] Befehl Bedeutung Bemerkungen Stromzufuhr [EIN] Stromversorgung [AUS] (Parameter) VID = Video SVD = S -Video Eingangswahl RG1 = Computer 1 (RGB) RG2 = Computer 2 (RGB)
-
Seite 89: Andere Anschlüsse
Technische Informationen Andere Anschlüsse Stiftzuweisungen und Signalnamen des <S-VIDEO IN>-Anschlusses Stiftnr. Signalnamen Außenansicht Masse (Luminanzsignal) Masse(Farbsignal) Helligkeitssignal Farbsignal Stiftbelegung und Signalnamen des Anschlusses <COMPUTER 1 IN/ COMPONENT IN> Stiftnr. Signalnamen Außenansicht G/G SYNC/Y + 5 V DDC-Daten HD/SYNC : Nicht zugewiesen DDC-Uhr : Masse-Anschlüsse Stiftbelegung und Signalnamen des Anschlusses <COMPUTER 2 IN/MONITOR... -
Seite 90: Liste Der Kompatiblen Signale
, H = HDMI Abtastfrequenz Bildqualität* Anzeigeauflösung Pixelfrequenz Modus B in B* Format (Punkte) (MHz) H (kHz) V (Hz) PT-VW440E PT-VX510E NTSC/NTSC 4.43/ 720 x 480 15,700 59,900 PAL-M/PAL 60 PAL/PAL-N/SECAM 720 x 576 15,600 50,000 480p 640 x 480... - Seite 91 Technische Informationen Abtastfrequenz Bildqualität* Anzeigeauflösung Pixelfrequenz Modus B in B* Format (Punkte) (MHz) H (kHz) V (Hz) PT-VW440E PT-VX510E 63,970 60,190 107,990 SXGA+ 1 400 x 1 050 65,350 60,120 122,850 65,120 59,900 122,430 48,36 60,000 65,000 ○ 68,677 84,977...
- Seite 92 Technische Informationen Abtastfrequenz Bildqualität * Anzeigeauflösung Pixelfrequenz Modus B in B* Format (Punkte) (MHz) H (kHz) V (Hz) PT-VW440E PT-VX510E 47,776 59,870 79,500 60,289 74,893 102,250 1 280 x 768 68,633 84,837 117,500 55,993 69,991 94,964 57,675 72,004 97,817 49,600...
- Seite 93 Signale werden durch den Bildverarbeitungsschaltkreis umgewandelt. *3 : Wennmit„○“gekennzeichnet,gebenSignaleinPlug&PlaydieKompatibilitätmitEDIDdesProjektorsan.Nicht gekennzeichneteSignaleinPlug&Playkönnenebenfallskompatibelsein,wennEingangsanschlüsseinder ormatlisteenthaltensind.WoPlug&PlaynichtgekennzeichnetistundnichtsinderFormatlisteenthaltenist,können SchwierigkeitenbeimProjizierendesBildsauftreten,selbstwennComputerundProjektorüberdieselbeAuflösung verfügen. Der Anschluss <COMPUTER 2 IN> unterstützt "Plug-and-Play" nicht. Hinweis Die Anzahl der Anzeigepunkte beträgt 1 280 x 800 bei PT-VW440E und 1 024 x 768 bei PT-VX510E. EinSignalmiteineranderenAuflösungwirdprojiziert,nachdemdieAuflösungentsprechendderProjektoranzeigekonvertiertwurde. WennInterlaced-oderZeilensprung-Signaleanliegen,kanndasprojizierteBildunterUmständenflackern. DEUTSCH -...
-
Seite 94: Technische Angaben
Technische Angaben Modellnr. PT-VW440E PT-VX510E Stromversorgung AC100 V - 240 V 50 Hz/60Hz 100 V - 240 V 4,0 A - 1,6 A 365 W Wenn der [Stand-by-Modus] in [Einstellung] auf [Eco] gesetzt ist: 0,3 W Leistungsaufnahme Wenn der [Stand-by-Modus] in [Einstellung] auf [Netzwerk] gesetzt ist: 11,5 W Wenn der [Standby Mikro-Ausg.] in [Ton] auf [Ein] gesetzt ist: Max.26 W... - Seite 95 Technische Angaben Modellnr. PT-VW440E PT-VX510E 1 (D-sub 15-polig, weiblich) [RGBSignal] 0,7V[p-p]75Ω(WennG-SYNC:1,0V[p-p]75Ω) HD/SYNC TTL Hohe Impedanz, automatisch COMPUTER 1 IN/ positiv-/negativ-kompatibel COMPONENT IN VD TTL Hohe Impedanz, automatisch positiv-/negativ-kompatibel Signal] Y: 1,0 V [p-p] einschließlich Synchronisierungssignal, P :0,7V[p-p]75Ω [RGBSignal] 0,7V[p-p]75Ω(WennG-SYNC:1,0V[p-p]75Ω) HD/SYNC TTL Hohe Impedanz, automatisch...
-
Seite 96: Abmessungen
Sicherheitsregeln betreffend Aufhängevorrichtung Technische Angaben Abmessungen <Gerät: mm (zoll)> 379,0 (14,92") Tatsächliche Abmessungen können abweichen. Sicherheitsregeln betreffend Aufhängevorrichtung AufhängevorrichtungenmüssenvoneinemqualifiziertenFachmanninstalliertwerden. Auch wenn die Garantieperiode noch nicht zu Ende ist, übernimmt der Hersteller keine Verantwortung für Risiken und Schäden, die aus der Verwendung von unsachgemäßen Deckenhalterungen bzw. aus den Umgebungsbedingungen entstehen. -
Seite 97: Index
Index Seitenverhältnis ......48 Andere Anschlüsse ......89 Gamma ...........45 Selecting the input signal....29 Anschluss ........52 GrößederProjektionsflächeund Serieller Anschluss ......86 Anschlussbeispiel ......23 Reichweite ........20 Sicherheit........11, 54 Anschluss des Netzkabels....24 Grundlegende Bedienfunktionen über Sicherheitshinweise zum Transport...10 Anschlüsse auf der Rückseite ..17 dieFernbedienung ......30 Sicherheitshinweise zur Aufstellung...10 Anzeige...........51 Sofortstart ........53... -
Seite 98: Umweltschutzinformationen Für Benutzer In China
Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): DiesesSymbolkanninKombinationmiteinemchemischenSymbolverwendetwerden.IndiesemFall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Umweltschutzinformationen für Benutzer in China Dieses Symbol gilt nur in China. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2013 M0513CC0 -ST...
