Schritt 2 - Kabelverbindungen - warmup tempo Benutzerhandbuch

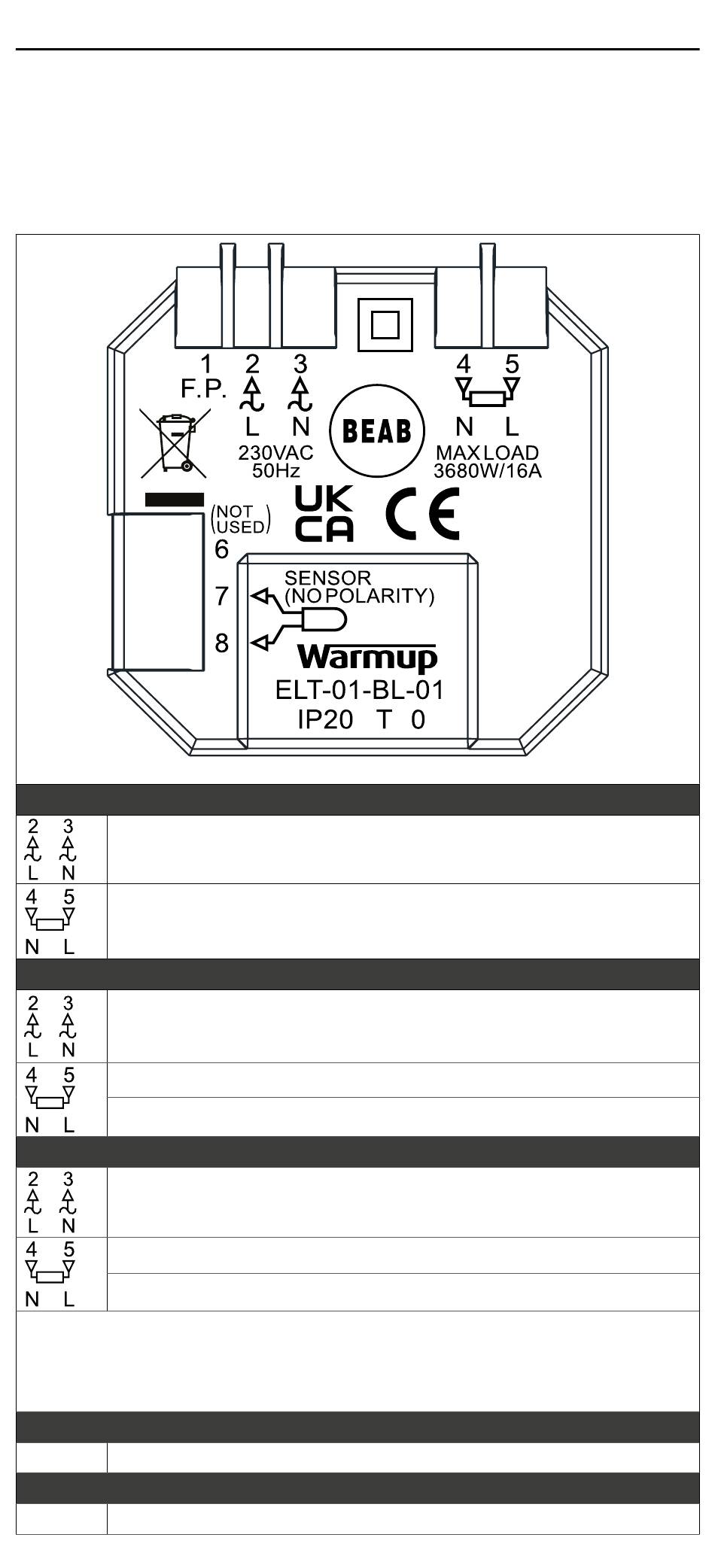

Schritt 2 - Klemmbelegung
WARNUNG!
Der Thermostat muss von einem zertifizierten/qualifizierten
Fachmann installiert werden in Übereinstimmung mit den aktuellen
Installationsvorschriften über eine Sicherung und Fehlerstromschutzschalter.
HINWEIS: Bei Lasten über 10 A sollte der Leiterquerschnitt mindestens
2,5 mm² betragen.
Elektrische Fußbodenheizung
Anschluss Phase und Null-Leiter
Fußbodenheizung; Neutral und Live
Max. 16A (3680W)
Wassergeführte Fußbodenheizung
Anschluss Phase und Null-Leiter
Klemme 4 - Nicht benutzt
Klemme 5 - stromführend geschaltet zur Steuerungszentrale
Zentralheizung
Anschluss Phase und Null-Leiter
Klemme 4 - Nicht benutzt
Klemme 5 - geschaltete Spannung zum Zonenventil / Kessel
Für Niederspannungs- oder spannungsfreie Systeme muss ein Relais
verwendet werden. Der direkte Anschluss des tempo an Kessel
mit besonders niedriger Spannung oder ohne Spannung kann den
Kesselkreislauf beschädigen.
Anschluss des Fühlers
7 & 8
Bodenfühler (keine Polarität)
Fil pilote
1 F.P
Nur in Frankreich Fil Pilote (F.P.) verbinden
