MFC 400
9.3.2 Multi-Drop-Verbindung (2-Leiteranschluss)
Bei der Mehrpunkt-Verbindung (Multi-Drop) lassen sich bis zu 15 Geräte parallel installieren
(dieser Messumformer und andere HART
Die Stromausgänge der Geräte müssen passiv sein!

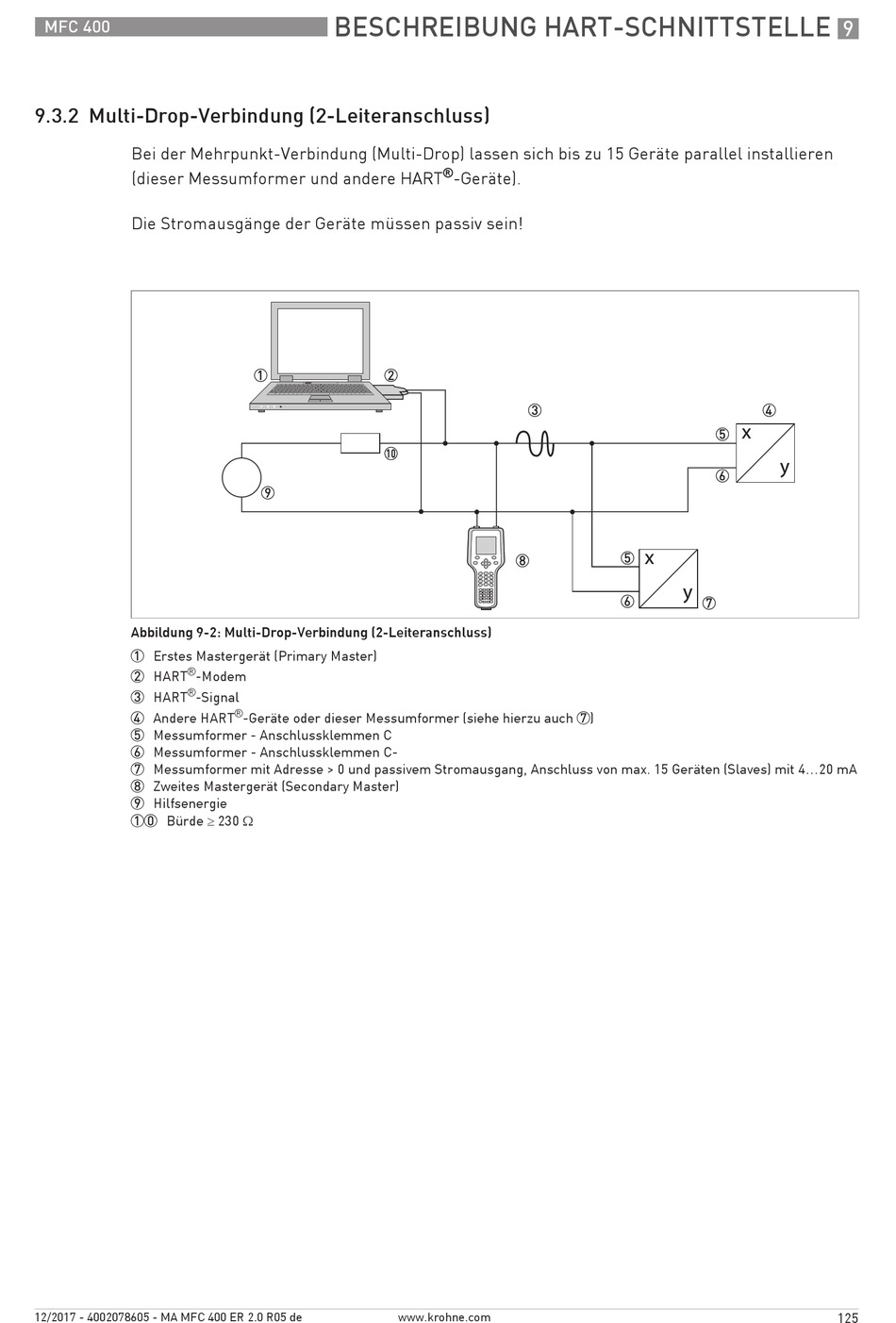

Abbildung 9-2: Multi-Drop-Verbindung (2-Leiteranschluss)
1 Erstes Mastergerät (Primary Master)
®
2 HART
-Modem
®
3 HART
-Signal
4 Andere HART
5 Messumformer - Anschlussklemmen C
6 Messumformer - Anschlussklemmen C-
7 Messumformer mit Adresse > 0 und passivem Stromausgang, Anschluss von max. 15 Geräten (Slaves) mit 4...20 mA
8 Zweites Mastergerät (Secondary Master)
9 Hilfsenergie
10 Bürde ≥ 230 Ω
12/2017 - 4002078605 - MA MFC 400 ER 2.0 R05 de
BESCHREIBUNG HART-SCHNITTSTELLE
®
-Geräte oder dieser Messumformer (siehe hierzu auch 7)
www.krohne.com
®
-Geräte).
9
125
