T EC H N I S C H E D AT E N
ABB i-bus®

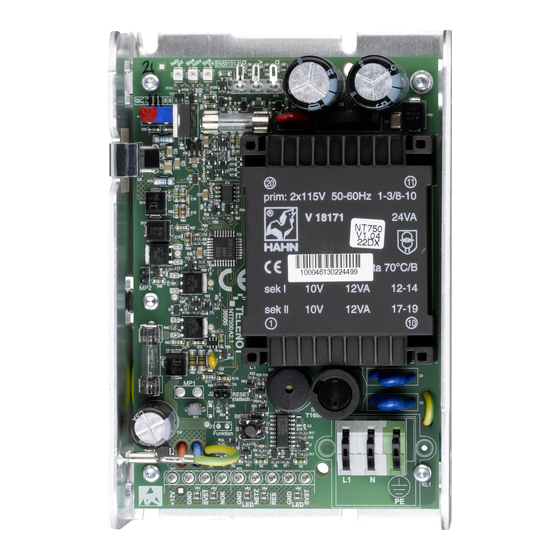

NT 7500
Einbau-Netzteil
1 Benutzerhinweise
Das Netzteil NT 7500 dient zur Spannungsversor-
gung von ABB-Übertragungseinrichtungen, in deren
Gehäuse ein entsprechender Einbauplatz
(z. B. S8 Gehäuse) vorgesehen ist. Das Netzteil darf
nicht ohne Schutzgehäuse beim Endverbraucher
betrieben werden. Beim Anschluss anderer Verbrau-
cher und bei der Montage des Netzteils in andere
Geräte sind die VDE-Vorschriften, die Richtlinien des
VdS und ggf. die zutreffenden DIN EN-Vorschriften
entsprechend des Verwendungszwecks zu beach-
ten.
ABB haftet nicht für Schäden, die durch Umbauten
oder bestimmungswidrigen Gebrauch des Netzteils
entstehen.
2 Lieferumfang
• Einbau-Netzteil NT 7500
• Anschluss- und Installationsanweisung
• Anschlussleitung zur Übertragungseinrichtung
• Typenschildaufkleber (an der Außenseite
des Gehäuses anbringen)
• Schutzkappe für Netzklemmleiste
