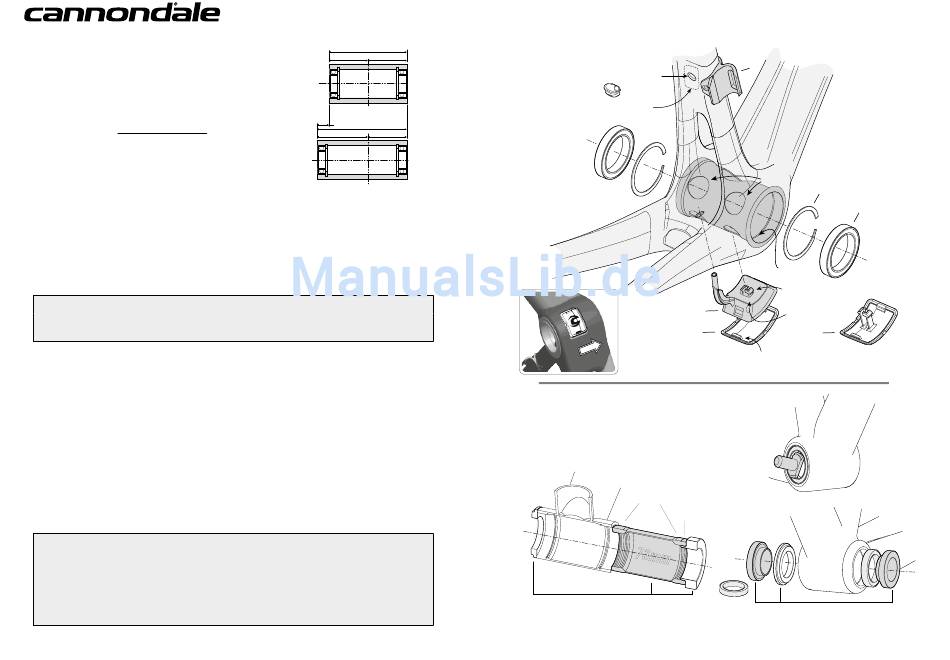

TRETLAGERGEHÄUSE
kurbelkompatibilität
die Gehäusebreite des Tretlagers entspricht den BB30-
Siehe www.bb30standard.com
73A-Kurbelsätzen.
Lagerwartung
Bei den Lagern (1) handelt es sich um gedichtete industrielager, die nicht geschmiert werden müssen. Überprüfen Sie den
Zustand der Lager mindestens einmal pro Jahr und jedes Mal, wenn die Kurbel demontiert oder ein Service durchgeführt
wird. die Lager sind im Tretlagergehäuse fest eingepresst. Sofern alte Lager ausgebaut wurden, sollte diese nicht wieder
verwendet werden. Tauschen Sie beide Lager auf einmal. Für den Fall, dass die Sicherungsringe (2) beschädigt sind, müssen
diese ausgetauscht werden. die Sicherungsringe können mittels des flachen Kopfstückes eines Schraubendrehers aus der Rille
(a) entfernt werden.
VORSICHT
VERSUCHEN SIE NIEMALS, DAS TRETLAGERGEHÄUSE PLAN ZU DREHEN ODER ABZUFRÄSEN. Sie könnten den Rahmen
stark beschädigen und möglicherweise ruinieren.
BB-kabelführung
Um die BB-Kabelführung (3) auszubauen, entfernen Sie zunächst die Kabel. Nehmen Sie mit einem kleinen, dünnen
Schraubenzieher die Abdeckung (4) ab. Setzen Sie den Schraubenzieher in die Führungsnut (b) und drehen Sie ihn im
Uhrzeigersinn – so springen die Haken (f) aus der Kabelführung und Sie können die Führung aus der Gehäusenut (g) ziehen.
Vergewissern Sie sich, dass Sie die klemmen der Abdeckung (d) richtig mit den Nuten in der kabelführung ausrichten,
wenn Sie die Abdeckung wieder einsetzen; diese sind versetzt. Die öffnung des „C" zeigt zur linken kurbel.
Werden Shimano di2-Kabel eingebaut, kommt die Kabelführung nicht zum Einsatz. Stattdessen bauen Sie die andere
Abdeckung (5) ein. das innenloch des Tretlagergehäuses (e) erlaubt die Führung von unterschiedlichen di2-Kabeln. Stellen
Sie sicher, dass die Kabel so verlegt werden, dass sie keinen Kontakt mit Teilen des Kurbelsatzes haben. das Shimano-
Anschlussstück passt in das Austrittsloch (c), das offen bleibt, wenn es nicht gebraucht wird. Sie können, wenn gewünscht,
diese Öffnung mit einem Stück der „klaren" Schutzfolie kF103/ abdecken.
73mm Standard Adapter - KF368/
VORSICHT
SCHWERE RAHMENSCHÄDEN – Adapter müssen generell von einem professionellen Fahrradmechaniker eingebaut
werden. Adapter sollten grundsätzlich nicht als Reparaturteil gesehen werden. Adapter sollten auch nur in intakten
Rahmen eingebaut werden, die sich in einem guten Zustand befinden. Unsachgemäße Montage oder demontage kann
Beschädigungen und ein Erlöschen der Garantie zur Folge haben. obwohl der Adapter demontierbar ist, kann eine
zu häufige Montage und demontage das Tretlagergehäuse und den Lagersitz beschädigen. Es wird deshalb davon
abgeraten. Schäden aufgrund einer unsauberen demontage sind nicht von der Garantie gedeckt.
4
68mm
34mm
34mm
BB30-68
(5mm)
73mm
39mm
34mm
BB30-73A
Asymmetric
Non-Drive Side
Drive Side
