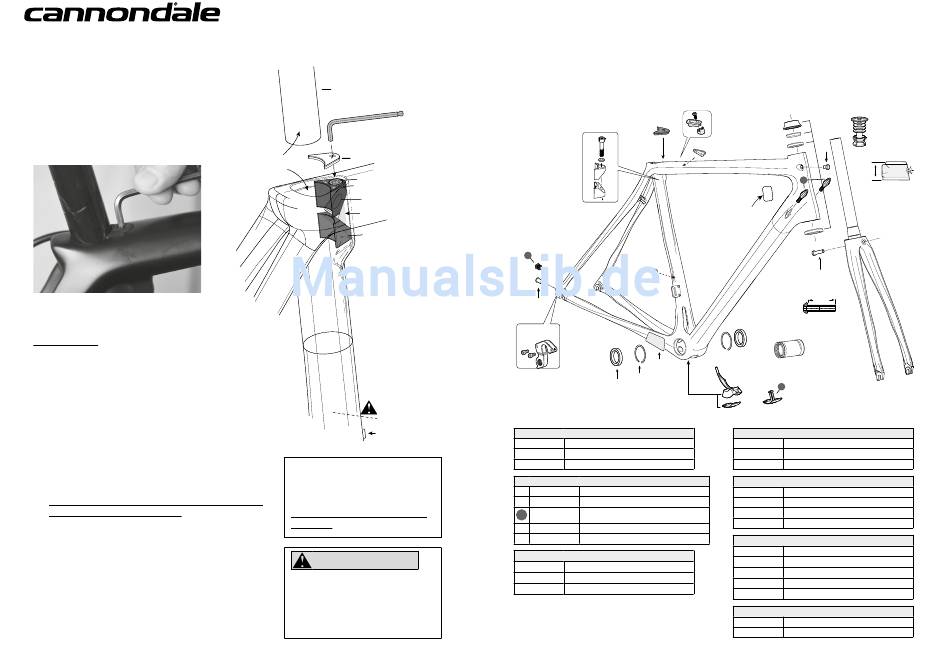

SEAT POST
Sattelhöhe einstellen:
1. Schieben Sie einen 4 mm inbusschlüssel durch die
Abdeckung (1) auf die Sattelklemme (2). drehen Sie
ihn gegen dem Uhrzeigersinn, um die Klemme zu
lösen. Halten Sie die Abdeckung fest, während Sie den
inbusschlüssel drehen oder herausziehen.
2. Stellen Sie die Sattelhöhe ein und ziehen Sie die
Sattelklemme mit 5–6 Nm, 44–53 In Lbs fest.
Bitte beachten Sie:
■
die Größe der Sattelstütze beträgt 25,4 mm. Verwenden Sie keine
Adapter oder distanzscheiben.
■
die MINDESTTIEFE für den Einschub der Sattelstütze ist 100 mm.
■
die EINSCHUBTIEFE in den Rahmen hängt von der Rahmengröße ab.
Eine eingebaute Sattelstütze darf die Schraube der Wasserflasche
nicht berühren. dies führt zu einer Beschädigung.
■
Nehmen Sie die Sattelstütze regelmäßig ab und schmieren Sie
die Schraubengewinde, Unterlegscheibe (3) und Keilflächen mit
handelsüblichem Fahrradfett (für diese Bereiche kein Carbongel
verwenden).
Tragen Sie im Sitzrohr und auf der Sattelstütze Carbongel auf,
bevor Sie die Sattelstütze einschieben.
■
Falls sich die abnehmbare Abdeckung (1) löst, drücken Sie sie
wieder hinein.
■
der mittige Keil (a) lässt sich nicht herausnehmen. der obere (3)
und untere Keil können in das Sitzrohr fallen, wenn die Schraube
(2) komplett gelöst wird. Falls das passiert, drehen Sie das Sitzrohr
einfach auf den Kopf, so dass die Keile wieder herausfallen. Solange
Sie die Klemmeinheit nicht ausbauen, um sie zu säubern, brauchen
Sie die Schraube nicht komplett zu lösen.
10
25.4 mm - SEAT POST
4 mm
5-6 Nm,
44-53 InLbs
KF115/
1.
CARBON GEL
2.
3.
4.
(a)
5.
INSERT LIMIT
Wasserflasche
Mount-Bolzen
Weitere informationen über Sattelstützen
aus Carbonfaser entnehmen Sie bitte
auch "ANHANG d. Pflege und Wartung
von Carbonfaser-Sattelstützen" in der
Bedienungsanleitung für ihr Fahrrad von
Cannondale.
ACHTUNG!
DIE SATTELSTÜTZE DARF NUR VON EINEM
FAHRRAD-MECHANIkER GEkÜRZT WERDEN.
Eine
nicht
fach-gerecht
gekürzte
Sattelstütze
kann
Schäden
verur-
sachen, die zu einem Unfall führen können.
SYNAPSE Nachtrag zum Handbuch - 129387.PDF
ERSATZTEILE
Über ihren Cannondale-Händler können Sie folgende Ersatzteil-Sets beziehen:
KP269/
KP301/
KP300/
KP063/
A
Shimano Code No.
Y7ET98030
KP302/
KP158/
KP304/
QC616/
KB6180/
KP299/
KP018/
GABEL
KP017/
KiT CoMP ASSy 23 6id EXPANdER
KP203/
KiT HEAdSET NEW SyNAPSE CRB / SUPERSiX EVo CRB
KP157/
KiT BRAKE BoLT 12 5MM
RAHMENTEILE
KP158/
KiT dER HANGER Rd CAAd10
KP224/
KiT GUidE BRAKE H-TUBE SUPERSiX EVo
A
KP298/
KiT di2 SyNAPSE PLUGS BB CoVER
KP299/
KiT SyNAPSE BB CABLE GUidE MECH.
KP302/
KiT dRoPoUT CABLE SToP (20X)
RAHMENZUBEHöR
KF103/
KiT GUARd SCUFFGUARd 8PK
KF367/
KiT CH STAy PRoTECT SyNAPSE
KA048/
KiT QR SKEWER TRAiNER 130MM
KP017/
KP203/
oPTional
KP224/
HEadsET
sPacEr ligHT
30mm
A
C4FLHS30BLK
C4FLHS30WT
C4FLHS30BZ
KF103/
KP157/
12.5mm
KP010/
A
SATTELSTÜTZENZÜBEHöR
KP300/
KiT SyNAPSE SEATPoST WEdGE ASSEMBLy
KP301/
KiT SyNAPSE WEdGE CoVER (10X)
KF115/
KiT GEL dyNAMiC CARBN SEATPoST
SATTELSTÜTZE
C703011110
SEATPoST C2 25.4X350 15 BQ
C703011010
SEATPoST C2 25.4X350 00 BQ
C703011111
SEATPoST C3 25.4X350 15 BQ
C703011011
SEATPoST C3 25.4X350 00 BQ
TRETLAGER
KB6180/
KiT BEARiNG BB Si 2PCS
KP018/
KiT BEARiNG BB Si CERAMiC 2PCS
QC616/
KiT CiRCLiPS (2) BB Si
KP010/
KiT AdAPTER SiBB To 73MM TAP
KP250/
KiT SPiNdLE-SL2 RoAd 109
WERkZEUGE
KF368/
KiT TooL SiBB/73 AdP iNSTALL
KF366/
KiT TooL Si BB AdAPTER EXTRACT
