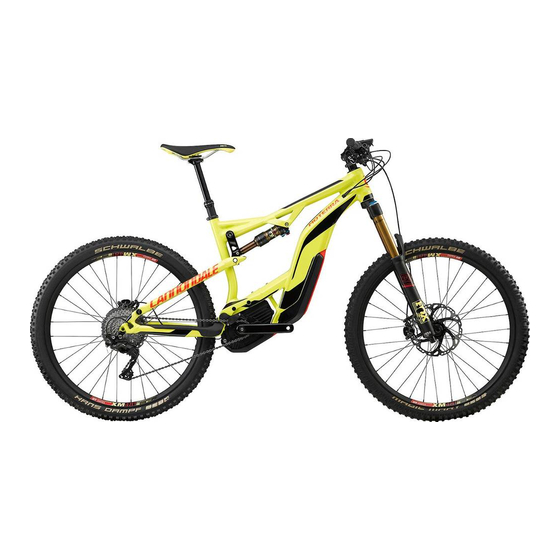

Inhaltszusammenfassung für Cannondale MOTERRA
- Seite 1 M O T E R R A R G Ä N Z U N G A N D B U C H E B E N U T Z E R H...
-
Seite 3: Inhaltsverzeichnis
Cannondale MOTERRA Die Ergänzungen zum Cannondale-Handbuch beinhalten wichtige modellspezifische Sicherheits-, Wartungs- und technische Informationen. Sie dienen nicht als Ersatz für Ihr Cannondale Handbuch. Diese Ergänzung SICHERHEITS HINWEISE..................2-3 ist möglicherweise nur eine von mehreren zu Ihrem Rad. Prüfen Sie bitte, ob Ihnen alle Ergänzungen vorliegen, lesen und befolgen Sie bitte alle. -
Seite 4: Sicherheits Hinweise
Informationen zum Betrieb eines elektromotorisch unterstützten aufhören Sie zu unterstützen. Fahrrads in Ihrem Land gibt Ihnen gerne Ihr Cannondale-Händler. In allen Modi/ Level reduziert der Antrieb die Kraftzufuhr progressiv und beendet diese, wenn Sie eine Geschwindigkeit von 25 km/h erreichen, Antriebssystem oder eher, wenn Sie aufhören zu pedalieren. -
Seite 5: Keine Änderung
TRAGEN SIE EINEN FAHRRADHELM UND WEITERE SCHUTZAUSRÜSTUNG (HANDSCHUHE, SCHONER UND FAHRRADSCHUHE). Kindersitze, Anhänger oder Gepäckträger können und dürfen nicht an Ihrem Cannondale E-Bike angebracht und verwendet werden. SIE KÖNNEN SICH BEI EINEM UNFALL SCHWERE VERLETZUNGEN ZUZIEHEN, GELÄHMT ODER GETÖTET WERDEN, WENN SIE DIESE WARNUNG IGNORIEREN. -
Seite 6: Identifizierung
Remove the battery to locate the Bike Serial Number (8). HINWEIS Ihr Cannondale E-Bike -Fahrrad hat einen Erstschlüssel und einen Zweitschlüssel . Die Schlüssel haben eine Seriennummer SERIAL.Bitte Fahren Sie nicht mit dem Schlüssel im Akkuschloss. Ziehen Sie den notieren Sie die Seriennummer der Schlüssel für den zukünftigen Gebrauch Schlüssel nach Gebrauch immer aus dem Schloss. -
Seite 7: Technische Einzelheiten
Um die maximale Belastung Ihres E-Bikes zu berechnen, bitte das Gewicht des Bikes ab dem Maximalen Gewichts Limit (330 Pfund / 150 kg) abziehen. Um das Fahrradgewicht zu finden, sehen Sie bitte CE Aufkleber auf dem Fahrrad oder wenden Sie sich an Ihren örtlichen Cannondale Händler. - Seite 8 2018 MOTERRA 75mm Rahmen Geometrie MOTERRA MOTERRA LT SIZE (cm) LÄNGE SITZROHR (CM/IN) BREITE OBERROHR (CM/IN) 57.4 60.1 63.1 65.8 55.6 58.6 61.6 64.3 LÄNGE OBERROHR WINKEL STEUERROHR 67° 67.5° 66° WINKEL SATTELSTÜTZE EFFEKTIV 75° 74° 74.8° ÜBERSTAND (CM/IN) LÄNGE STEUERROHR (CM/IN) 109.7...
- Seite 9 BENUTZER HANDBUCH ERGÄNZUNG 30%, DÄMPFER WARNUNG EINSTELLUNG WÄHLEN SIE AUSSCHLIESSLICH KOMPATIBLE DÄMPFER UND GABELN FÜR IHR BIKE. NEHMEN SIE KEINERLEI ÄNDERUNGEN AN IHREM BIKE Stellen Sie den Luftdruck entsprechend Ihrem VOR, UM EINEN DÄMPFER EINZUBAUEN. LASSEN SIE IHRE DÄMPFUNG Körpergewicht ein. Befolgen Sie bei der Befüllung ODER GABEL VON EINEM PROFESSIONELLEN FAHRRAD-MECHANIKER des Dämpfers mit Druck die Anweisungen des EINBAUEN.
- Seite 10 Gewinden. Service Tool - KP169/ Führen Sie das Einpresswerkzeug KP169/ (wie Das Service-Tool Cannondale KP169/ ist ein Multifunktions-Toolset, das zum abgebildet) in die Sitzstrebenachse (8) ein. Entfernen und Montieren der Achse (8) und der Distanzhülse (9) verwendet Treiben Sie die Achse aus, indem Sie auf das Werkzeug wird.
- Seite 11 BENUTZER HANDBUCH ERGÄNZUNG KP169/ Loctite 435 5 Nm 8 Nm Carbon Link: Install bearings w/Loctite 435 * Loctite 242 (blue) 5 Nm * http://tds.henkel.com/tds5/search.asp?t=435 134459 (02/18)
- Seite 12 2018 MOTERRA 4 Nm 12 Nm Hauptlager Die Hauptlager-Baugruppe verbindet die Hinterradschwinge mit dem Hauptlager Rahmen. Sie sollte regelmäßig von einem Cannondale-Fachhändler Hauptlagerbolzen überprüft werden, um sicherzustellen, dass alle Bauteile in Ordnung Hauptlager-Bolzenmutter sind. Klemmring Lager Der Austausch von verschlissenen oder beschädigten Bauteilen dieser Distanzscheibe Baugruppe sollte von einem Cannondale-Fachhändler durchgeführt...
- Seite 13 BENUTZER HANDBUCH ERGÄNZUNG Loctite 242 (blue) 7 Nm Ausfallende Die Lager des Ausfallendes (7) sollten regelmäßig ausgetauscht werden, Sitzstrebe um die beste Performance sicherzustellen. Lassen Sie beschädigte Lager Hinterradschwinge sofort ersetzen. Ein Indiz für eine Beschädigung wäre übermäßiges Spiel Ausfallende (links) oder wenn sich die Verbindung Sitzstrebe-Ausfallende locker anfühlt.
- Seite 14 Die folgenden Komponenten sollten häufig überprüft werden, um sicherzustellen, dass sie fest sitzen und in einwandfreiem Zustand sind und – falls sie beschädigt sind – dass sie von einem Cannondale-Fachhändler ausgetauscht werden: Kettenstrebenschutz – schützt die Kettenstrebe vor Beschädigungen durch die Kettenbewegungen.
- Seite 15 Knopf oder beschädigt ist, muss er durch einen neuen ersetzt werden. Lassen Sie Platte Hacken dies von einen Cannondale-Fachhändler vornehmen. Lock Zum Lösen des Batterie Gurts: Steckplatz Ziehen Sie die Riemenöse (a) nach hinten und herunter, um den Haken (c) aus dem Schlitz (e) in der Platte (3) auszuklinken.
-
Seite 16: Ersatzteile
To calculate maximum load of your e-bike, please deduct bike weight from total ISCG Cannondale Chain Guide item “E” Maximum Bike Weight (330 lbs/150kg). To find the bike weight, please see CE Sticker on you bike or contact your local Cannondale Dealer. REAR DROPOUT 157 x 12 mm FRONT DERAILLEUR S3 Direct Mount SEAT POST DIA./BINDER... - Seite 17 Part Number Description KP178/X Brake Adapter Post Mount 203mm KP205/ Headset Integrated Headshok To Taper CK2017U10OS Moterra Chainguide BLK K36027 Moterra Pivot CS SS Bearings CK3017U10OS Moterra Skid Plate BLK K34667 Moterra DT Protector CK3077U00OS Moterra Plug/Grommet CK3277U00OS Moterra Bat Strap...
-
Seite 18: Wartungsplan
Inspektionen erstellen, der darauf angepasst ist, wie und wo Sie fahren. Alle 1000 km: Bringen Sie Ihr Fahrrad zu Ihrem Cannondale-Händler für eine planmäßige große Inspektion. Ihr Rad wird neu eingestellt und alle verschlissenen Teile werden ausgetauscht. Bei elektromotorisch unterstützten Fahrrädern (E-Bikes) können Räder, Reifen, Kette und Bremsen schneller verschleißen. - Seite 20 N O N D A L E . C W W W . C A N L E E U R O P E o u p n g S p o r t s G r C A N N O N D A ©...
