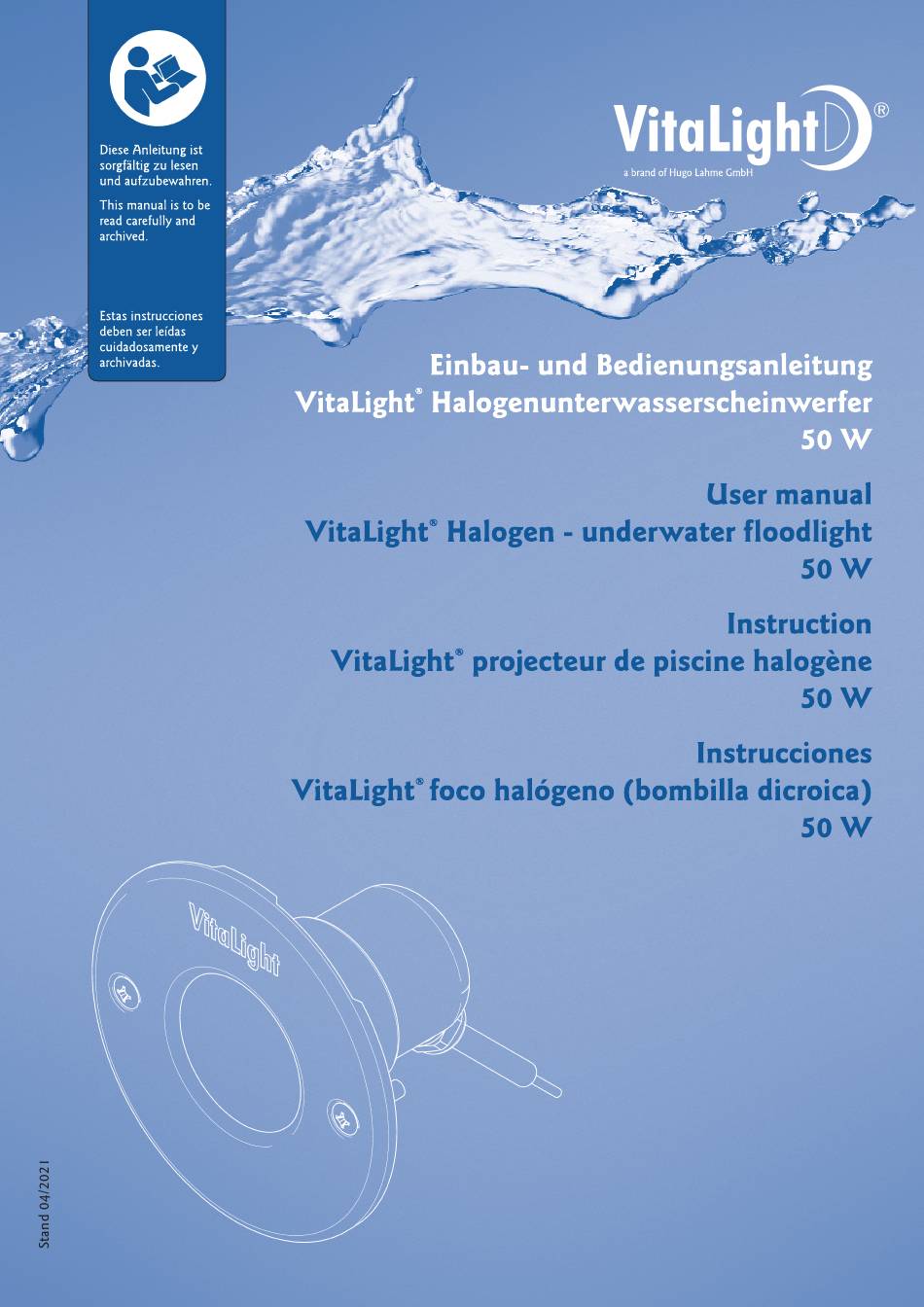

- Seite 1 a brand of Hugo Lahme GmbH Cette instruction doit être exactement lue et archivée. Stand 04/2021 Art.-Nr.: 522220 Art.-Nr.: 522220...
- Seite 2 316L / 316Ti Bronce Bronce GBZ Embellecedor acero inoxidable 316L/316Ti 4240020 4240021 QR-CB 51 50W-12V/AC - 38° Konstruktion / Construction / Construction / Construcción Unterwasserscheinwerfer aus korrosionsbeständigem Rotguss oder Bronze und Edelstahl, Sicherheitsglasscheibe 5 mm mit 2 m Silikonkabel 2 x 1,5 mm².
- Seite 3 a brand of Hugo Lahme GmbH Montage / Installation / Installation / Instalación Für die Installation sind die geltenden Sicherheitsvorschriften zu beachten. Betrieb nur unter Wasser! Bei der Montage ist ausschließlich Edelstahlwerkzeug zu verwenden. For the installation and operation follow the applicable safety regulations. The underwater floodlight must only be used under water.
- Seite 4 a brand of Hugo Lahme GmbH Einbauanleitung Unterwasserscheinwerfer auf den Beckenrand legen und das Kabel durch die Kabelverschraubung der Einbaunische bis in die Verteilerdose ziehen. Die Kabelverschraubung in der Einbaunische fest anziehen. Ungefähr 1 m Anschlusskabel aufgerollt in der Einbaunische lassen, um einen Austausch des Leuchtmittels bei gefülltem Pool oberhalb der Wasserober- fläche zu ermöglichen.
- Seite 5 a brand of Hugo Lahme GmbH Bild / figure / photo / foto 1 Bild / figure / photo / foto 2 Bild / figure / photo / foto 3 Bild / figure / photo / foto 4 richtig / right / correct / bien richtig / right / correct / bien falsch / wrong / faux / mal falsch / wrong / faux / mal...
- Seite 6 a brand of Hugo Lahme GmbH Kabellänge / -querschnitt Am Unterwasserscheinwerfer ist bereits ab Werk ein Kabel von 2 m Länge angebracht. Wenn eine Kabelverlängerung notwendig ist, erfolgt die Kabelauswahl entsprechend der gewünschten Länge von der Verteilerdose bis zur Versorgungseinheit. Das nachfol- gende Diagramm zeigt die Kabellängen und den zu wählenden Kabelquerschnitt für die gewünschte Verlängerung.
- Seite 7 a brand of Hugo Lahme GmbH Cable length /cable cross section You get the underwater floodlight ex works with a cable length of 2 m. If a cable needs to be extended, it will be selected accord- ing to the length required from the junction box to the supply unit. The following diagram shows the cable lengths as well as the cable cross section which has to be chosen for the extension requested.
- Seite 8 a brand of Hugo Lahme GmbH ACHTUNG! Die Installation darf nur von einer zugelassenen Elektrofachkraft vorgenommen werden. Die Installa- tionsvorschriften des zuständigen EVUs und der DIN VDE 0100- 702 sind zu beachten. Die Zuleitung zur Versorgungseinheit ist mit einem Kabelquerschnitt von mindestens 3 x 1,5 mm² zu verlegen. Nach VDE 0100,Teil 701, Abschnitt 4.1.3 muss ein Fi-Fehlerstrom-Schutzschalter mit 30 mA bauseits gestellt werden.
- Seite 9 a brand of Hugo Lahme GmbH ATTENTION! L’installation ne doit être effectuée que par un électricien agrée. L’installation doit être réalisée suivant les normes locales. Le câble d'alimentation au primaire ne doit pas avoir une section du câble inférieure à 3 x 1,5 mm² et être protégée en amont par une protection différentielle par défaut calibré à 30 mA (à procurer sur les lieux) suivant la norme.
- Seite 10 a brand of Hugo Lahme GmbH Art.-Nr. / Code Artikelbezeichnung / Product type Réf. / Ref Type de produit / Tipo de producto Transformator 220-240V -12V/AC -50/60Hz 50VA IP 65, für 1 Unterwasserscheinwerfer Transformer 220-240V -12V/AC -50/60Hz 50VA IP 65, for 1 underwater floodlight 533005 Transformateur 220-240V -12V/AC -50/60Hz 50VA IP 65, pour 1 projecteur de piscine Transformador 220 -240V -12V/AC -50/60Hz 50VA IP 65, para 1 foco de piscina...
- Seite 11 Art.-Nr. / Code / Réf. / Ref: 4240020 Pos. Stückzahl Art.-Nr. Item quantity Code Artikelbezeichnung / Product type / Type de produit / Tipo de producto quantité Réf.
- Seite 12 Unterwasserscheinwerfereinsätze Herewith we declare that the underwater floodlight insets VitaLight® Halogen-Scheinwerfer 50W Art.-Nr. / Code 4240020/21 Halogen underwater light 50W folgenden einschlägigen Bestimmungen entspricht: complies with the following provisions applying to it: EG-Richtlinie 2012/19/EU (WEEE) ¡...
- Seite 13 a brand of Hugo Lahme GmbH Stand 04/2021 Art.-Nr.: 522220...
- Seite 14 a brand of Hugo Lahme GmbH Stand 04/2021 Art.-Nr.: 522220...
- Seite 15 a brand of Hugo Lahme GmbH Stand 04/2021 Art.-Nr.: 522220...
