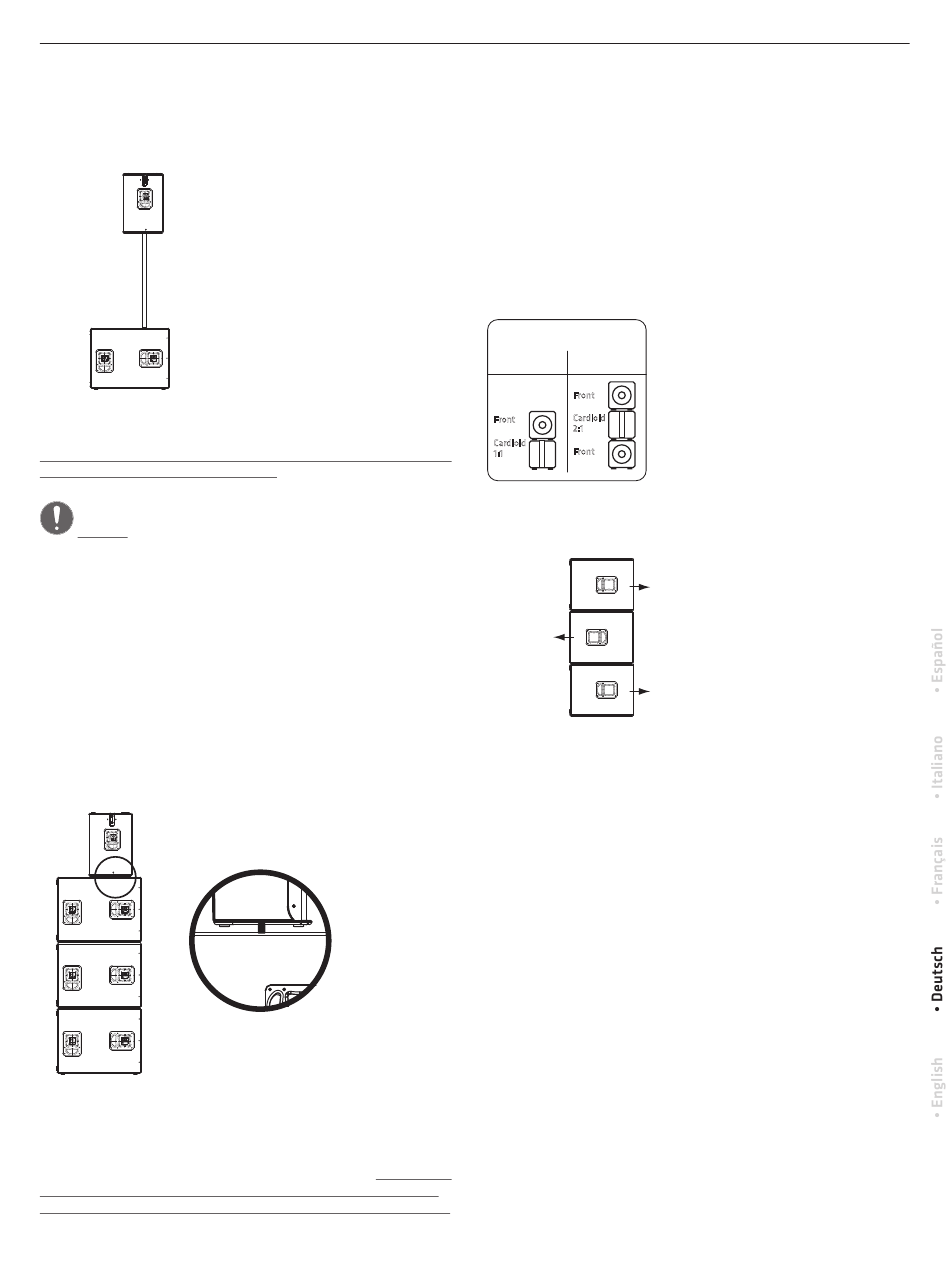

4 Aufstellung

• Aufstellung auf Stativen und Distanzstangen
Allgemeines zum Aufbau mit Stativen
Hinweis! Achten Sie stets auf sicheren Stand und auf die Herstelleranga-
ben zur maximalen Belastung der Stative.
Vorsicht!
• Es dürfen nur Stative verwendet werden, für die die Kippsicherheit
gewährleistet ist. Das Stativ muss für das Gewicht der Lautsprecherbox
ausgelegt sein. Die maximale Auszugshöhe ist so zu begrenzen, dass die
Kombination aus Stativ und Box nicht kippt. Dies gilt bei Aufstellung auf
einer ebenen waagerechten Fläche.
• Des Weiteren ist bei Aufstellung auf einer unebenen oder geneigten
Fläche darauf zu achten, dass die Kippsicherheit gewährleistet wird,
entweder durch Beschwerung des Stativfußes mit geeigneten Gewichten
oder durch anderweitige Sicherungsmaßnahmen.
• Die Verwendung mit anderen Vorrichtungen kann zur Instabilität führen,
die Verletzungen verursachen kann.
• Aufstellung mit der Tilt-Unit
-0°
Um im Stack-Aufbau einen sicheren Aufbau direkt auf den Subwoofern
zu gewährleisten, bietet HK Audio als Zubehör die Tilt-Unit an, die wie
eine Distanzstange in die M20-Aufnahme des LINEAR 5
eingeschraubt wird. Sie sichert die Topteile vor Verrutschen.
einem Stack-Aufbau ohne Verwendung der Tilt-Units müssen die Mid/
High-Modelle vor Verrutschen gesichert werden, z.B. mit einem Zurrgurt.
22
4.1 LINEAR 5
Der LINEAR 5
abstrahlende Bass gehandhabt werden. Bei der Nutzung im Cardioid-
Betrieb ist jedoch darauf zu achten, dass die Bässe nicht nebeneinander,
sondern übereinander aufgebaut werden und mindestens 1 Meter Abstand
zu Wänden eingehalten wird.
Im Cardioid-Betrieb sind zwei Aufbauvarianten möglich: Cardioid 1:1 und
Cardioid 2:1
Die passenden Presets sind an der Rückseite des Subwoofers auswählbar,
siehe auch Kapitel 2,
LINEAR 5
Cardioid 1:1
Front
Cardioid
1:1
Bei Verwendung der Cardioid-Presets wird der rückwärtige Schalldruck um
bis zu 34 dB abgesenkt, nach vorne erhöht sich der Schalldruck um ca. 2 dB.
Rear:
–34 dB
Wann macht ein Cardioid-Aufbau Sinn?
Während mittlere und hohe Frequenzen gerichtet abgestrahlt werden kön-
nen, breiten sich tiefe Frequenzen kugelförmig aus. Das führt oft zu einem
unangenehmen Übermaß an Tiefbässen auf und hinter der Bühne. Auch
wird es zunehmend üblich, dass Veranstalter genaue Vorgaben zur Schall-
verteilung machen, z.B. für Festzelte in Innenstädten. Das ist im Bassbe-
reich am effektivsten mit Cardioid-Technik umzusetzen (Auslöschung der
nach hinten abgestrahlten Frequenzen). Der 118 Sub HPA erfüllt deshalb
sowohl mechanisch als auch mit den zur Verfügung stehenden Filtersätzen
die Voraussetzungen, schnell und einfach wirkungsvolle Cardioid-Setups zu
realisieren.
118 Sub HPA
MK II
Achtung! Bei
II 118 Sub HPA
MK
118 Sub HPA kann grundsätzlich wie jeder andere direkt
MK II
●
8 Preset:
118 Sub HPA
MK II
Cardioid 2:1
Front
Cardioid
2:1
Front
Front:
+2 dB
