LINEAR 5
308 LTA 1.0
MK II

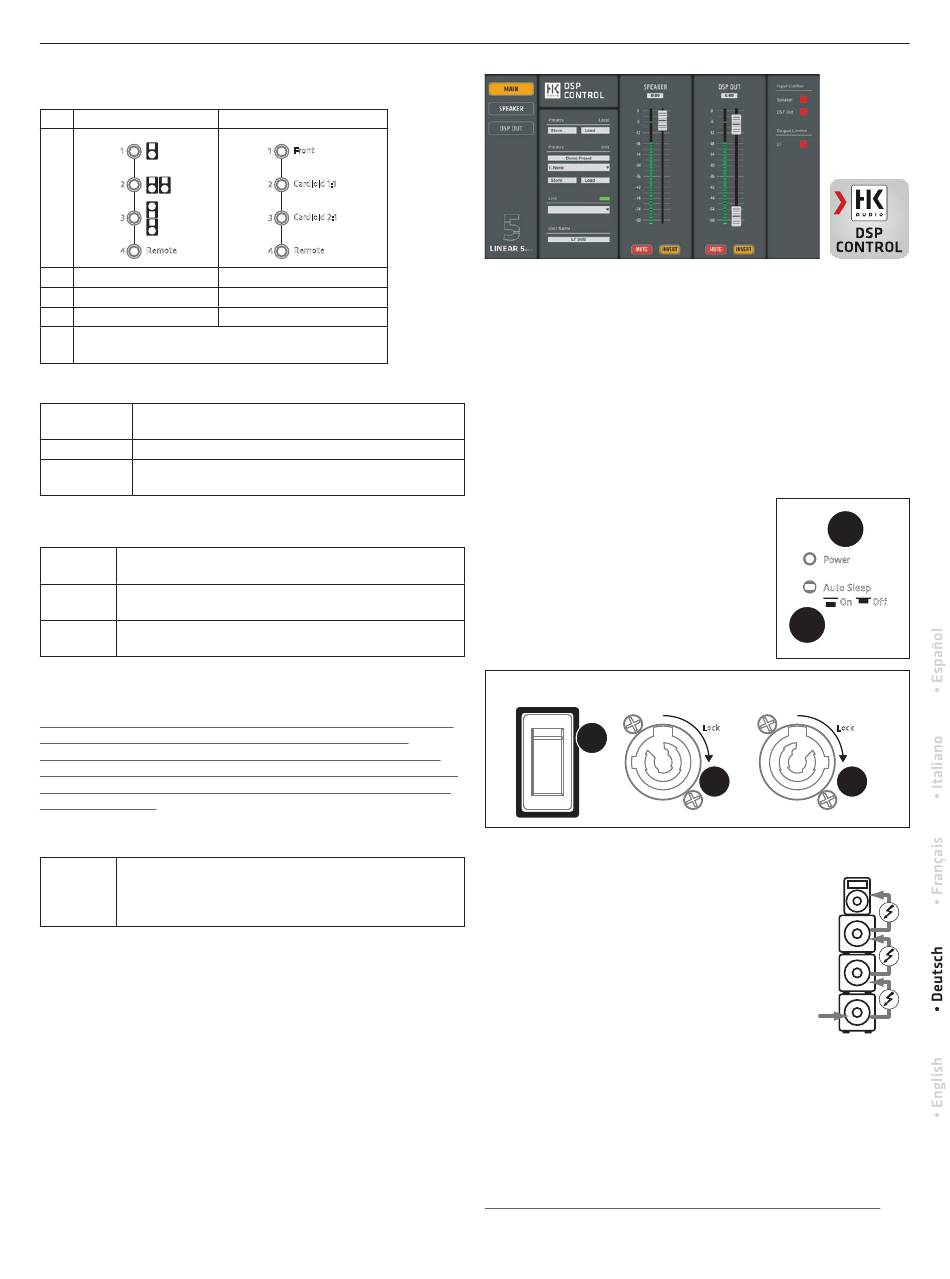

Preset-Übersicht:
LINEAR 5
308 LTA
MK II
1
1
1
Flat
1
Monitor
2
2
2
2
Low Cut
3
3
3
3
4
Remote
4
Remote
4
Remote
4
1
Stand Alone
2
Cluster (2)
3
Headstack (3)
4
Remote (Abruf der über Remote-Software
HK Audio DSP CONTROL gespeicherten Einstellungen)
Werks-Presets: LINEAR 5
MK II
Preset 1
bei Nutzung einer einzelnen LINEAR 5 MK II 308 LTA
(pro Seite)
Preset 2
bei Nutzung von 2 LINEAR 5
Preset 3
bei Nutzung von 2 LINEAR 5
stack-Aufbau und im Headstack-Cluster-Aufbau
Werks-Presets: LINEAR 5
MK II
Front
für den Standard-Betrieb als nach vorne gerichteter Sub-
woofer
Cardioid 1:1 für den Cardioid-Betrieb mit einem nach vorne gerichteten
LINEAR 5
Sub 118 HPA
MK II
Cardioid 2:1 für den Cardioid-Betrieb mit zwei nach vorne gerichteten
LINEAR 5
Sub 118 HPA
MK II
Die Werks-Presets 1 bis 3 beeinflussen nur die Box selbst, nicht den DSP
Out.
Hinweis: Im Netzwerk mit verbundener Remote-Software DSP CONTROL
kann der DSP Out – auch bei Nutzung der Werks-Presets 1 bis 3 –
unabhängig von diesen Werks-Presets konfiguriert werden. Mehr dazu
erfahren Sie in der separaten Bedienungsanleitung für DSP CONTROL, die
im Download-Bereich zu DSP CONTROL Software auf www.hkaudio.com
zur Verfügung steht.
Das Remote-Preset
Remote
Hier kann ein zuvor über DSP CONTROL in der Box ges-
peichertes User-Preset für die Box selbst, als auch für den
DSP Out abgerufen werden. Die Box muss dazu nicht mit der
Remote-Software verbunden sein.
Im Auslieferungszustand entspricht das Remote-Preset dem Werks-Pre-
set 1 (Stand Alone und Front).
Über die Remote-Software DSP CONTROL zur Verfügung stehende DSP-
Funktionen, die als User-Preset gespeichert werden können:
Vollparametrischer 10-Band EQ mit wählbarer Filter-Charakteristik pro
Frequenzband, High-Pass- und Low-Pass-Filter mit jeweils wählbarer Filter-
Charakteristik, Limiter, Delay, Polarität, Pegel, Mute.
Die Parameter können für die Box selbst und für den DSP Out unabhängig
voneinander konfiguriert werden.
19
LINEAR 5
Sub 118 HPA
MK II
Flat
1
Front
1
Front
Monitor
Cardioid 1:1
Cardioid 1:1
2
2
Low Cut
Cardioid 2:1
Cardioid 2:1
3
3
Remote
4
Remote
4
Remote
Front
Cardioid 1:1
Cardioid 2:1
308 LTA
308 LTA als 2er Cluster
MK II
308 LTA im Head-
MK II
118 Sub HPA
LINEAR 7
118 Sub A
MADE IN GERMANY
Screenshot der Remote-Software DSP CONTROL, welche im Download-Bereich zu DSP CONTROL Software auf
www.hkaudio.com zur Verfügung steht. Die Parameter für „Speaker" und „DSP Out" sind identisch, können aber
dank doppelter DSP-Power unabhängig voneinander konfiguriert werden.
9
Power
Der Netzschalter ist als Kippschalter ausgeführt. In Stellung Power ist die
Elektronik eingeschaltet, im ausgeschalteten Zustand ist die Elektronik
komplett vom Netz getrennt. Der Netzschalter hat keinen Einfluss auf die
Powercon-Link Buchse (siehe dazu auch
10
Power-LED
Caution: Risk of electric shock! Do not open!
Sobald die Elektronik mit Spannung versorgt wird, leuchtet diese LED grün.
Refer servicing to qualified service personnel.
Attention: Risque de choc élèctrique –
ne pas ouvrir!
11
Mains Input
Der Netzanschluss ist als Powercon-Buchse
ausgeführt, ein entsprechendes Netzkabel ist im
Lieferumfang enthalten. Achten Sie darauf, dass
das Powercon-Kabel durch Drücken und Drehen
im Uhrzeigersinn einrastet und verriegelt. Zum
HK Audio is a brand of Stamer Musikanlagen GmbH
Entriegeln ziehen Sie die Verriegelungsvorrichtung
Magdeburger Str. 8 • 66606 St. Wendel • Germany
des Powercon-Steckers in Richtung des Kabels und
drehen Sie ihn gegen den Uhrzeigersinn.
Power
Mains Input
100-240 V~ 50-60 Hz
2.5 A @ 1/8 output power
9
4
12
Link
Über diesen Ausgang können bis zu drei weitere LINEAR
4
Lautsprecherboxen mit Powercon Anschluss mit
Spannung versorgt werden. Diese Buchse ist fest mit
dem Mains-Input verbunden und wird nicht durch den
Power-Schalter beeinflusst. Sie führt Spannung sobald
der Mains-Input mit einem spannungsführenden Kabel
verbunden ist. Achten Sie deshalb darauf, dass anzu-
schließende Geräte ausgeschaltet sind, bevor sie mit
diesem Ausgang verbunden werden!
13
Auto Sleep
Über diesen versenkten Schalter kann die energiesparende Auto Sleep-
Funktion ein- und ausgeschaltet werden. Ab Werk ist Auto Sleep aktiviert
(Schalter gedrückt). Diese Funktion versetzt die Elektronik in den Auto
Sleep, wenn über einen Zeitraum von 4,5 Stunden weder ein Signal anliegt,
noch Daten über die Netzwerk-Buchsen eingehen oder Taster und Regler an
der Elektronik bedient werden. Ein Wieder-Aktivieren der Lautsprecherbox
ist nur durch Aus- und Einschalten des Netzschalters oder durch Anlegen
eines analogen Audiosignals am Eingang möglich.
Achtung: Die Aktivierung über die Netzwerkbuchsen ist nicht möglich.
Die Deaktivierung der Auto Sleep-Funktion ist nur durch Bedienung des
versenkten Schalters (nicht gedrückt) möglich.
12
).
Serial No.
10
Power
Auto Sleep
On
13
Link
100-240 V~ 50-60 Hz
max. 10 A
Lock
Lock
11
12
L
1
Input
Thru
R
1
5
DSP Out
Off
2
Gain
0 dB
3
2
–6 dB
+6
