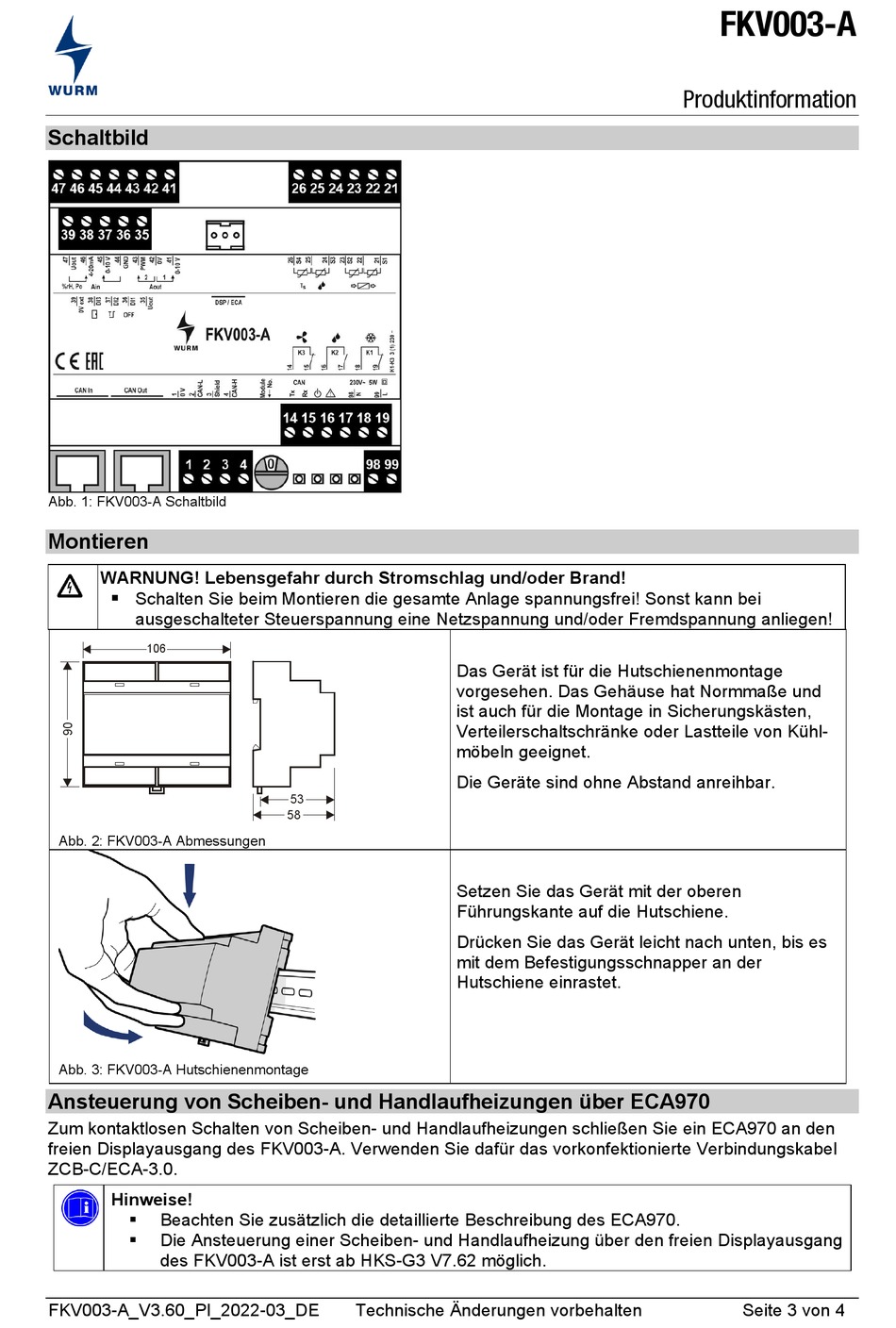

Schaltbild
Abb. 1: FKV003-A Schaltbild
Montieren
WARNUNG! Lebensgefahr durch Stromschlag und/oder Brand!
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann bei
ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen!
106
Abb. 2: FKV003-A Abmessungen
Abb. 3: FKV003-A Hutschienenmontage
Ansteuerung von Scheiben- und Handlaufheizungen über ECA970
Zum kontaktlosen Schalten von Scheiben- und Handlaufheizungen schließen Sie ein ECA970 an den
freien Displayausgang des FKV003-A. Verwenden Sie dafür das vorkonfektionierte Verbindungskabel
ZCB-C/ECA-3.0.
Hinweise!
Beachten Sie zusätzlich die detaillierte Beschreibung des ECA970.
Die Ansteuerung einer Scheiben- und Handlaufheizung über den freien Displayausgang
des FKV003-A ist erst ab HKS-G3 V7.62 möglich.
FKV003-A_V3.60_PI_2022-03_DE
Das Gerät ist für die Hutschienenmontage
vorgesehen. Das Gehäuse hat Normmaße und
ist auch für die Montage in Sicherungskästen,
Verteilerschaltschränke oder Lastteile von Kühl-
möbeln geeignet.
Die Geräte sind ohne Abstand anreihbar.
53
58
Setzen Sie das Gerät mit der oberen
Führungskante auf die Hutschiene.
Drücken Sie das Gerät leicht nach unten, bis es
mit dem Befestigungsschnapper an der
Hutschiene einrastet.
Technische Änderungen vorbehalten
FKV003-A
Produktinformation
Seite 3 von 4
