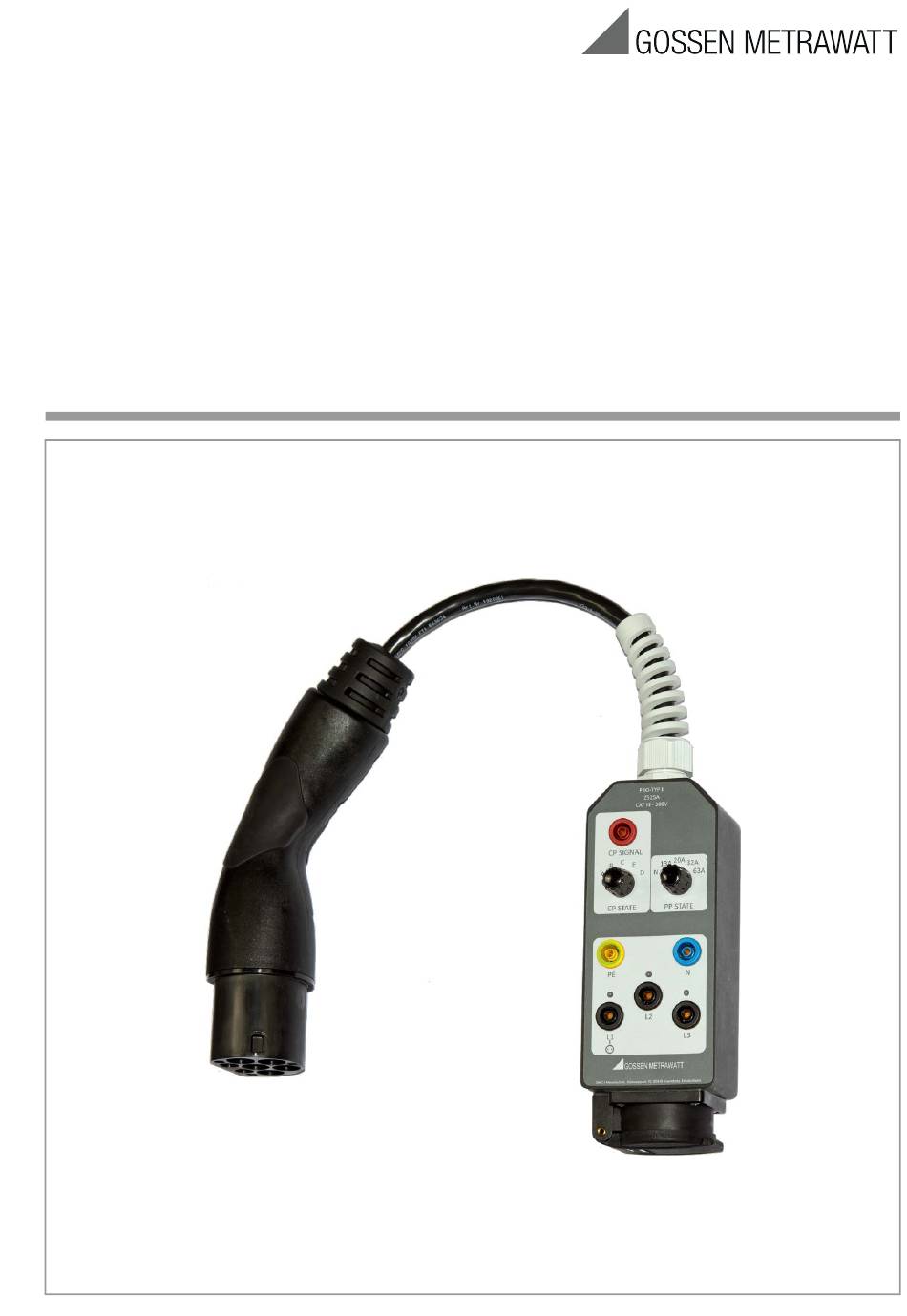

- Seite 1 Bedienungsanleitung PRO-TYP II 1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zum Prüfen 3-349-884-01 von E-Ladestationen mit dem PROFITEST MTECH+ und MXTRA 4/8.20...
- Seite 2 Öffnen des Gerätes / Reparatur Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Gerätes gewähr- leistet ist und die Garantie erhalten bleibt. Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut werden. Falls feststellbar ist, dass das Gerät durch unautorisiertes Perso- nal geöffnet wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Hinweise ..........................1 Grundlegende Sicherheitshinweise ..................... 2 Produktübersicht ..........................3 Inbetriebnahme ........................... 4 VDE-Prüfung an Ladestationen mit Hilfe des Prüfadapters PRO-TYP II ..........4 Wartung ............................... 5 Technische Daten ..........................5 Anhang: Praxisinformationen zur Prüfung von Ladestationen ............6 Allgemeine Hinweise Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Gerätes sorgfältig und vollständig. -
Seite 4: Grundlegende Sicherheitshinweise
• Fähigkeit, Gefahren in Zusammenhang mit Elektrizität zu erkennen. Warnung! Gefahr! Der Prüfadapter PRO-TYP II darf nur verwendet werden, um DIN VDE 0100-600/DIN VDE 0105- 100-Prüfungen an Ladesäulen für Elektrofahrzeugen mit Anschlussbuchse Typ 2 (Mode 3 Laden) durchzuführen. Das Gerät darf ausschließlich in Verbindung mit dem PROFITEST MASTER (DIN VDE 0413) -
Seite 5: Produktübersicht
Buchse CP SIGNAL zur Auswertung des PWM-Signals 2. Drehschalter Kabel (PP) 3. Messbuchsen (PE, N, L1, L2, L3) 4. LEDs zur Phasenanzeige, außer PRO-TYP II-ISO (Z525E) 5. Schuko-Steckdose (PE, N, L1) oder Schweizer-Steckdose oder UK-Steckdose je nach Ausführung 6. Typ II Stecker für Ladestationen... -
Seite 6: Inbetriebnahme
VDE-Prüfung an Ladestationen mit Hilfe des Prüfadapters PRO-TYP II Mit Hilfe des Prüfadapters PRO-TYP II können VDE-Prüfungen an Ladestationen gemäß IEC 61851 in Verbindung mit einem PROFITEST MASTER durchgeführt werden. Der Prüfadapter hat dabei die Aufgabe, durch Simulation eines Elektrofahrzeugs einen Ladevorgang auszulösen. -
Seite 7: Wartung
Stande kommen. Phasenanzeige außer PRO-TYP II-ISO (Z525E) Zur Anzeige der Phasen verfügt der Prüfadapter PRO-TYP II über LEDs (4). Sobald die Phasen Spannung führen, leuchten die LEDs rot. Je nach Gestaltung der Ladestation können eine oder drei Phasen aktiv sein. -
Seite 8: Anhang: Praxisinformationen Zur Prüfung Von Ladestationen
Bedienungsanleitung Prüfadapter PRO-TYP II Anhang: Praxisinformationen zur Prüfung von Ladestationen Seite 6... - Seite 9 Bedienungsanleitung Prüfadapter PRO-TYP II Seite 7...
- Seite 10 Bedienungsanleitung Prüfadapter PRO-TYP II Seite 8...
- Seite 11 Bedienungsanleitung Prüfadapter PRO-TYP II Seite 9...
- Seite 12 Bedienungsanleitung Prüfadapter PRO-TYP II Seite 10...
- Seite 13 Bedienungsanleitung Prüfadapter PRO-TYP II Seite 11...
- Seite 14 Bedienungsanleitung Prüfadapter PRO-TYP II Seite 12...
- Seite 16 Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Beuthener Straße 41 90471 Nürnberg • Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.
