Montage
1. Trennen Sie die Stromversorgung.
2. Montieren Sie das Relais in einer Unterputzdose.
3. Schließen Sie die Stromversorgung an: N an Klemme 6; L an
Klemme 4 oder 5.
4. Der Stromkreis des gesteuerten Empfängers wird über die
Kontakte 2-1 (Schließkontakt) angeschlossen.
Für die gleiche Stromquelle für das Relais und den ge-
steuerten Empfänger kann eine „Brücke" zwischen
dem Stromanschlusspunkt 4/5 und dem Eingang des
Kontakts 2 angewendet werden.

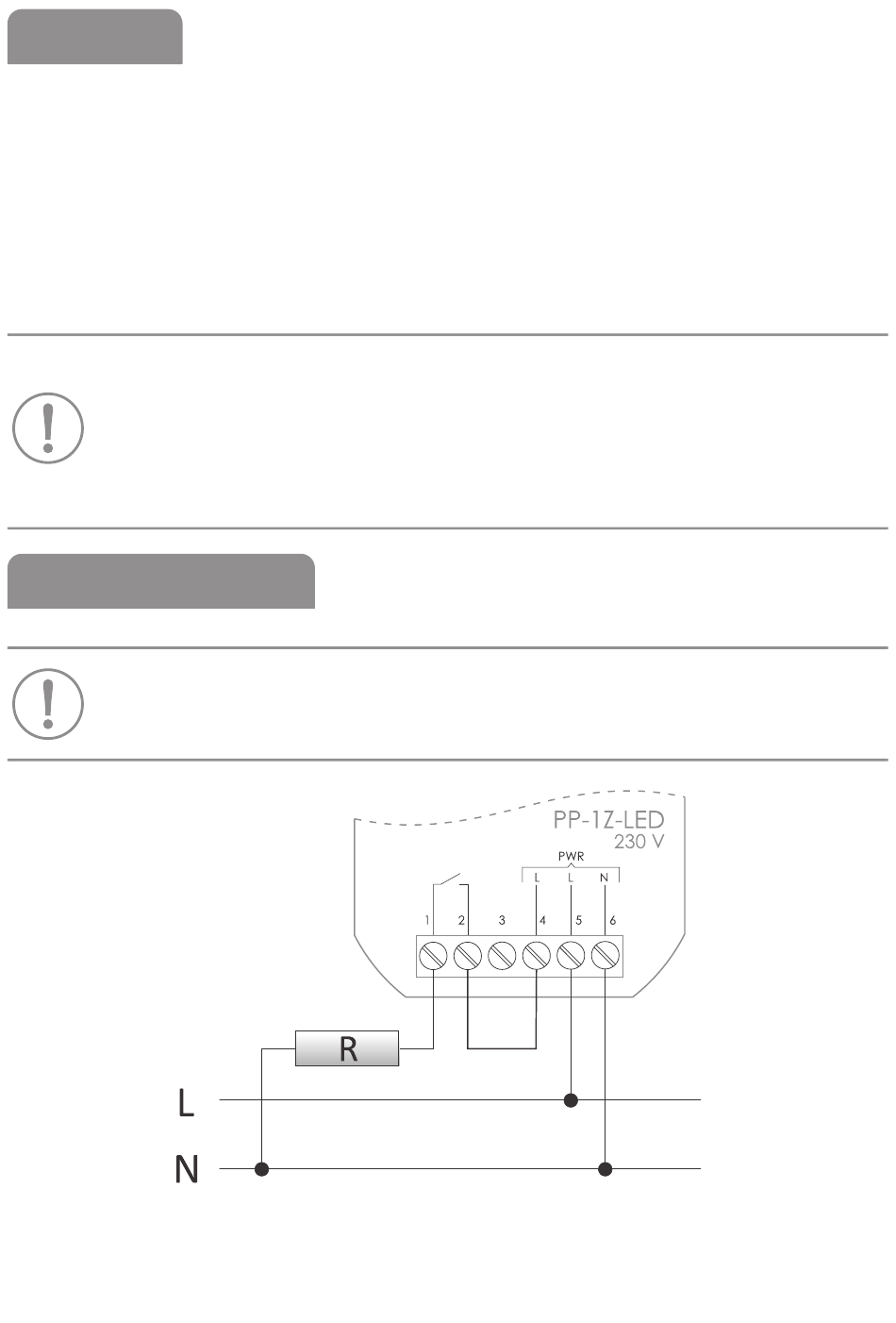

Anschlussschema
PP-1Z-LED 230 V ist mit hinterleuchteten Tasten kompati
bel.
Gleiche Versorgungsspannung für Relais und Empfänger
- 2 -
