2

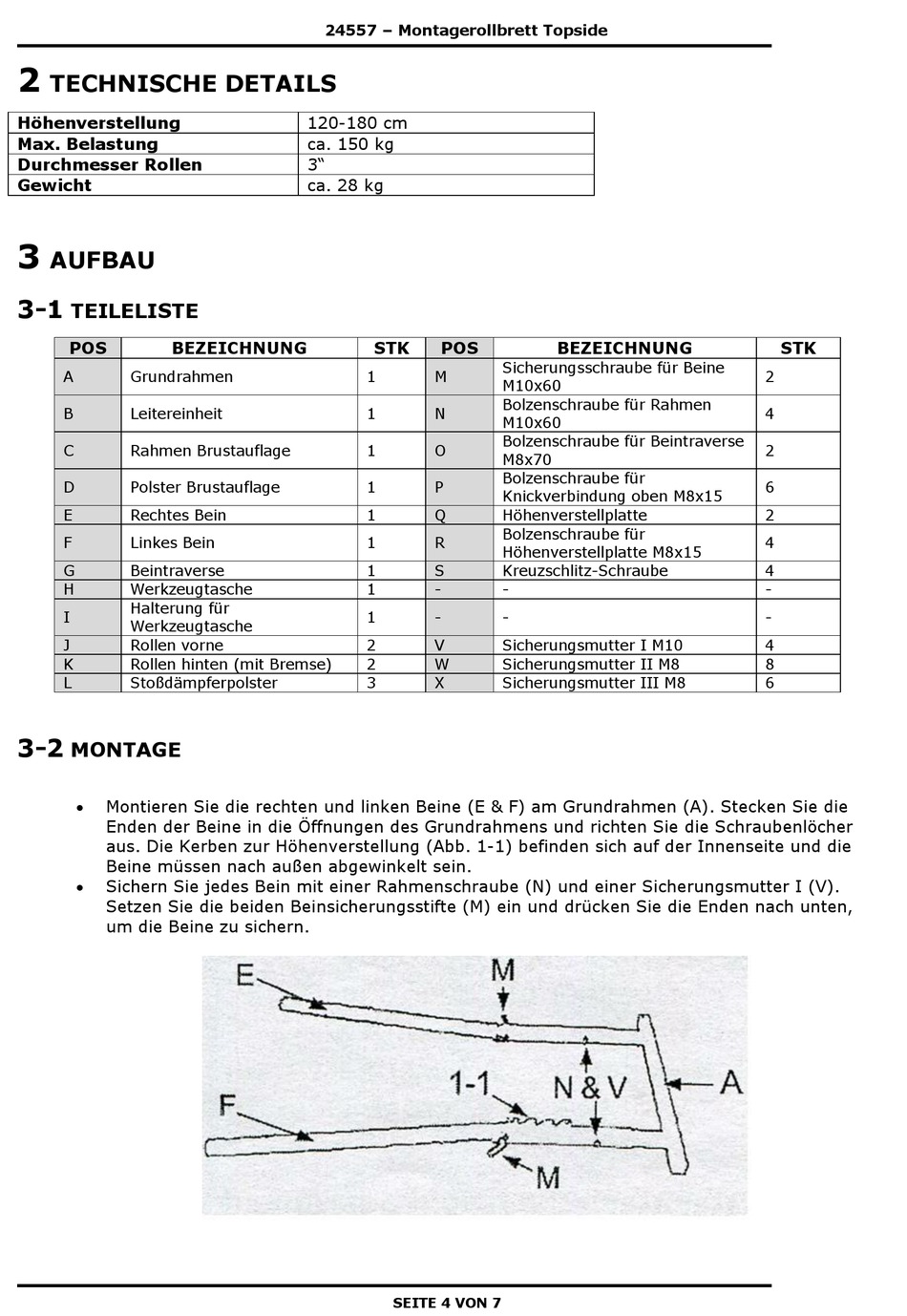

TECHNISCHE DETAILS
Höhenverstellung
Max. Belastung
Durchmesser Rollen
Gewicht
3
AUFBAU
3-1
TEILELISTE
POS
BEZEICHNUNG
A
Grundrahmen
B
Leitereinheit
C
Rahmen Brustauflage
D
Polster Brustauflage
E
Rechtes Bein
F
Linkes Bein
G
Beintraverse
H
Werkzeugtasche
Halterung für
I
Werkzeugtasche
J
Rollen vorne
K
Rollen hinten (mit Bremse)
L
Stoßdämpferpolster
3-2
MONTAGE
•
Montieren Sie die rechten und linken Beine (E & F) am Grundrahmen (A). Stecken Sie die
Enden der Beine in die Öffnungen des Grundrahmens und richten Sie die Schraubenlöcher
aus. Die Kerben zur Höhenverstellung (Abb. 1-1) befinden sich auf der Innenseite und die
Beine müssen nach außen abgewinkelt sein.
•
Sichern Sie jedes Bein mit einer Rahmenschraube (N) und einer Sicherungsmutter I (V).
Setzen Sie die beiden Beinsicherungsstifte (M) ein und drücken Sie die Enden nach unten,
um die Beine zu sichern.
24557 – Montagerollbrett Topside
120-180 cm
ca. 150 kg
3"
ca. 28 kg
STK
POS
1
M
1
N
1
O
1
P
1
Q
1
R
1
S
1
-
1
-
2
V
2
W
3
X
SEITE 4 VON 7
BEZEICHNUNG
Sicherungsschraube für Beine
M10x60
Bolzenschraube für Rahmen
M10x60
Bolzenschraube für Beintraverse
M8x70
Bolzenschraube für
Knickverbindung oben M8x15
Höhenverstellplatte
Bolzenschraube für
Höhenverstellplatte M8x15
Kreuzschlitz-Schraube
-
-
Sicherungsmutter I M10
Sicherungsmutter II M8
Sicherungsmutter III M8
STK
2
4
2
6
2
4
4
-
-
4
8
6
