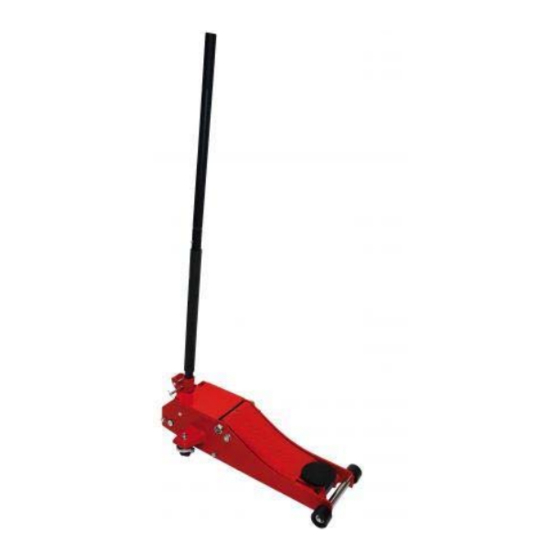

- Seite 1 Version: N1 RANGIERWAGENHEBER FLACH RW 2750 ARTIKEL-NR. 18036 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 24.05.2013...
-
Seite 2: Inhaltsverzeichnis
18036 – RW 2750 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE ........................3 1-1 Bestimmungsgemäße Verwendung....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 3-1 Entlüften................................6 4 BEDIENUNG............................7 4-1 Anheben ................................7 4-2 Absenken................................. 8 5 WARTUNG ............................8 5-1 Ölstand prüfen.............................. -
Seite 3: Sicherheitshinweise
18036 – RW 2750 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Piktogrammerläuterung
18036 – RW 2750 PIKTOGRAMMERLÄUTERUNG Lesen Sie die Bedienungsanleitung aufmerksam durch! Tragen Sie eine Sicherheitsausrüstung, Sicherheitsschuhe! Verwenden Sie Unterlegkeile, um die Reifen des Fahrzeugs zu fixieren. Stellen Sie das Fahrzeug bzw. die zu hebende Last niemals auf einem abschüssigen bzw. unebenen Untergrund! Halten Sie sich niemals unter der angehobenen Last auf! Achten Sie darauf, dass niemals Körperteile in Gefahrenbereich gelangen... -
Seite 5: Montage & Aufbau
18036 – RW 2750 MONTAGE & AUFBAU Der Rangierwagenheber wird teilweise vormontiert ausgeliefert. Folgende Teile werden mitgeliefert: Lösen Sie die Schraube aus der Griffstange 1. Schieben Sie die Griffstange 2 in die Griffstange 2, richten Sie die Löcher aus und fixieren Sie anschließend die beiden mit der zuvor gelösten Schraube. -
Seite 6: Entlüften
18036 – RW 2750 Die Griffstangenaufnahme ist gesichert mit einem Band, dies wird werkseitig vor dem Transport angebracht. Stecken Sie die Griffstange in die Aufnahme, drücken Sie den Griff hinunter und schneiden Sie das Band durch. Lösen Sie die Schraube der Aufnahme soweit, bis diese nicht mehr in das Rohr hineinragt. -
Seite 7: Bedienung
18036 – RW 2750 Lösen Sie die Innensechskantschraube des Kolbens mit Hilfe einer Sprengringzange und einem passendem Schraubendreher. ACHTUNG: Schrauben Sie die Schraube auf keinen Fall heraus, lösen Sie diese nur leicht! Pumpen Sie nun leicht mit der Pumpenstange bis etwas Hydrauliköl aus der Schraube heraustritt. -
Seite 8: Absenken
18036 – RW 2750 ABSENKEN Heben Sie die Last erneut nach oben, bis Sie die Unterstellböcke entfernen können. Vergewissern Sie sich, dass sich nichts unter dem abzulassenden Fahrzeug befindet! Drehen Sie das Ventil langsam gegen Uhrzeigersinn um dieses zu öffnen und somit das Fahrzeug herabzulassen. -
Seite 9: Ölstand Prüfen
18036 – RW 2750 ÖLSTAND PRÜFEN Senken Sie die Pumpe vollständig ab. Lösen Sie die vier Fixierschrauben der oberen Platte (siehe Bild unten) so weit, dass Sie die Platte senkrecht entfernen können Entfernen Sie die Öleinfüllkappe, prüfen Sie den Ölstand, die Entfernung zwischen Ölstand und Deckel sollte unter 13 mm sein. -
Seite 10: Fehlerbehebung
Mechaniker Verbindungsstück) ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs-GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 11: Explosionszeichnung
18036 – RW 2750 EXPLOSIONSZEICHNUNG SEITE 11 VON 13... -
Seite 12: Teileliste
18036 – RW 2750 TEILELISTE BEZEICHNUNG Pumpe Kolben Ramme Nylonring Nylonring Ring (für die Ramme) Schraube O-Ring Kupferdichtung (groß) Kupferdichtung (klein) Pumpengehäuse (Niedrigdruck) I Pumpengehäuse (Hochdruck) I Ablassventil Pumpengehäuse (Niedrigdruck) II O-Ring Nylonring Pumpengehäuse (Hochdruck) II O-Ring Nylonring Staubabdeckung Sprengring... -
Seite 13: Ce-Zertifikat
18036 – RW 2750 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
