Inhaltszusammenfassung für Dema HTW 150

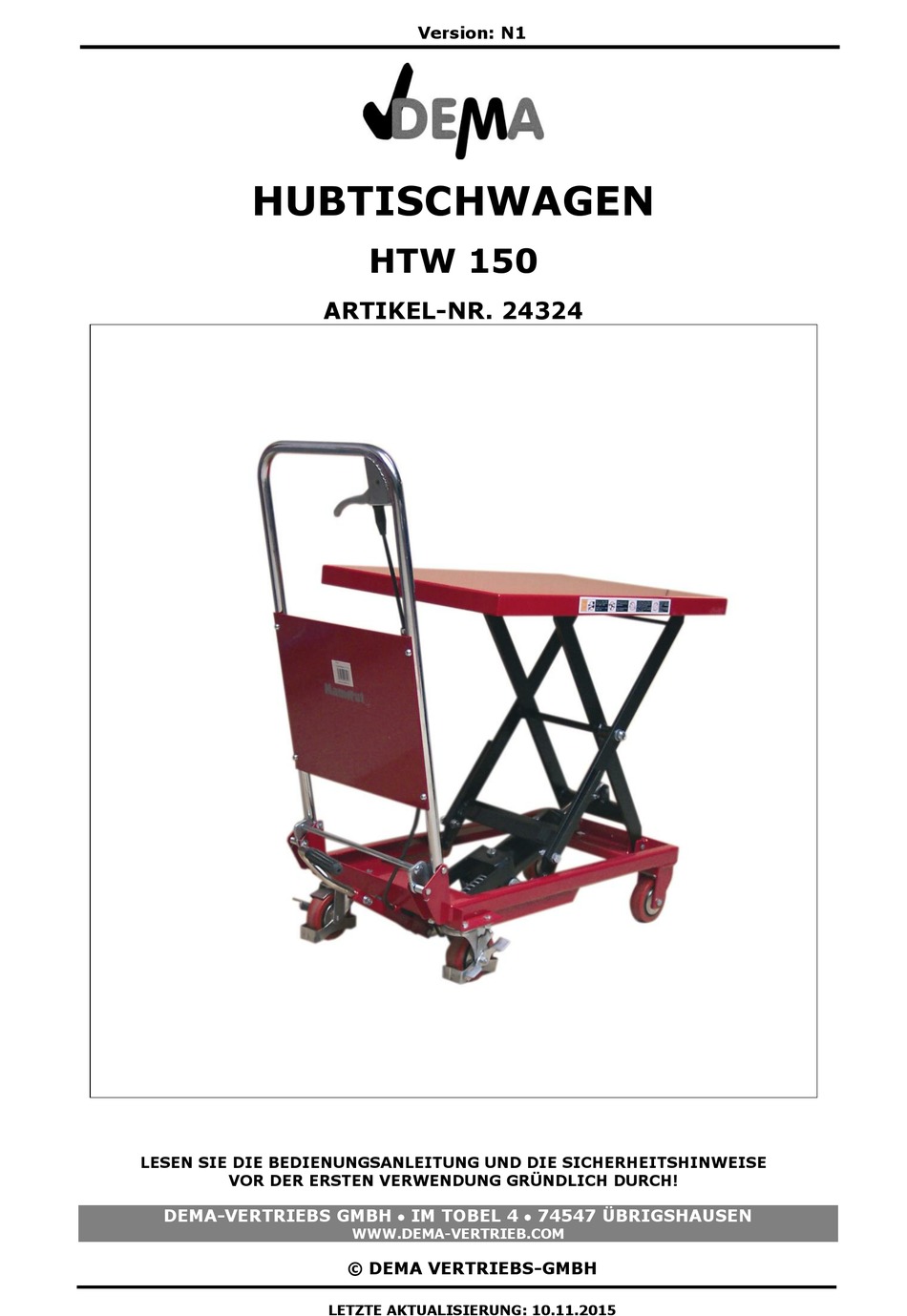

- Seite 1 Version: N1 HUBTISCHWAGEN HTW 150 ARTIKEL-NR. 24324 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 10.11.2015...
-
Seite 2: Inhaltsverzeichnis
24324 – HTW 150 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 3-1 Montage Fußpedal ............................5 4 BEDIENUNG ............................5 4-1 Heben einer Last ............................. 5 4-2 Senken einer Last ............................5 5 WARTUNG ............................ -
Seite 3: Sicherheitshinweise
24324 – HTW 150 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion und Dichtheit! ... -
Seite 4: Piktogrammerläuterung
24324 – HTW 150 PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie zu Ihrer eigenen Sicherheit, Sicherheitshandschuhe! Tragen Sie zu Ihrer eigenen Sicherheit, Sicherheitsschuhe! Tragen Sie zu Ihrer eigenen Sicherheit, einen Schutzhelm! Überschreiten Sie niemals die maximal Belastung! Achten Sie darauf, dass die komplette Ladung gleichmäßig verteilt wurde. -
Seite 5: Montage & Aufbau
24324 – HTW 150 MONTAGE & AUFBAU Der Hubtischwagen wird bis auf das Fußpedal vormontiert ausgeliefert. WICHTIG: Lassen Sie das Gerät nach der Montage mindestens eine halbe Stunde ruhen, damit eventuelle Luftpolster aus dem Hydrauliköl entweichen können. MONTAGE FUßPEDAL ... -
Seite 6: Wartung
24324 – HTW 150 WARTUNG Überprüfen Sie vor jeder Nutzung alle tragenden Bauteile des Hubtischwagens auf Risse, Schäden bzw. auf Korrosion. Schmieren Sie in regelmäßigen Abständen (mindestens monatlich) alle beweglichen Teile des Hubtischwagens. Lagern Sie den Hubtischwagen immer mit komplett abgesenktem Hubtisch! ... -
Seite 7: Fehlerbehebung
Dichtungen der Pumpe aus ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 8: Hydraulikschaltplan
24324 – HTW 150 HYDRAULIKSCHALTPLAN SEITE 8 VON 13... -
Seite 9: Explosionszeichnungen
24324 – HTW 150 EXPLOSIONSZEICHNUNGEN EXPLOSIONSZEICHNUNG ZYLINDEREINHEIT TEILELISTE ZYLINDEREINHEIT TEILE- ORIGINAL-TEILE-NR. BEZEICHNUNG STÜCK 1 / GB3452.1-86 Dichtungsring 2 / SP.8-11 Zylinderpumpe 3 / UHS18 Seegering 4 / DH18 Dichtungsring 5 / SP.8-10 Kolben 6 / SP.8-09 Feder 7 / SP.8-08 Federlager 8 / GB894.1-86... - Seite 10 24324 – HTW 150 11 / JF.1-17 Verschluss 12 / JB982-77 Unterlegscheibe 13 / 6W804.1-12 Ventildämpfer 14 / YQ-03 Feder 15 / YQ-02 Federhalter 16 / GB308-77 Kugel 17 / GB308-77 Kugel 18 / SP.8-18 Federhalter 19 / SP.8-17 Feder 20 / SP.8-16...
-
Seite 11: Explosionszeichnung Hubtisch
24324 – HTW 150 EXPLOSIONSZEICHNUNG HUBTISCH TEILELISTE HUBTISCH TEILE-NR ORIGINAL-TEILE-NR. BEZEICHNUNG STÜCK 002 / SP15.1.01 Handgriffbügel mit Sicherheitsplatte 003 / SP15.0.11 Klappvorrichtung 004 / SP0-13 Feder 005 / SP.1-02 Sicherungsring 006 / GB882-86 Bolzen 007 / 5781-2000 Schraube M8x20 008 / GB96-85... - Seite 12 24324 – HTW 150 010 / GB93-87 Unterlegscheibe 011 / GB41-86 Mutter M8 012 / SP15.4-00 013 / SP15.7-00 Unterkörper 014 / GB5780-2000 Schraube M8x60 015 / SP15.0-03 016 / GB889-86 Mutter M8 018 / SP.0-11 Bolzen 019 / SP.0-12 Buchse 020 / GB894.1-86...
-
Seite 13: Ce-Zertifikat
24324 – HTW 150 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
