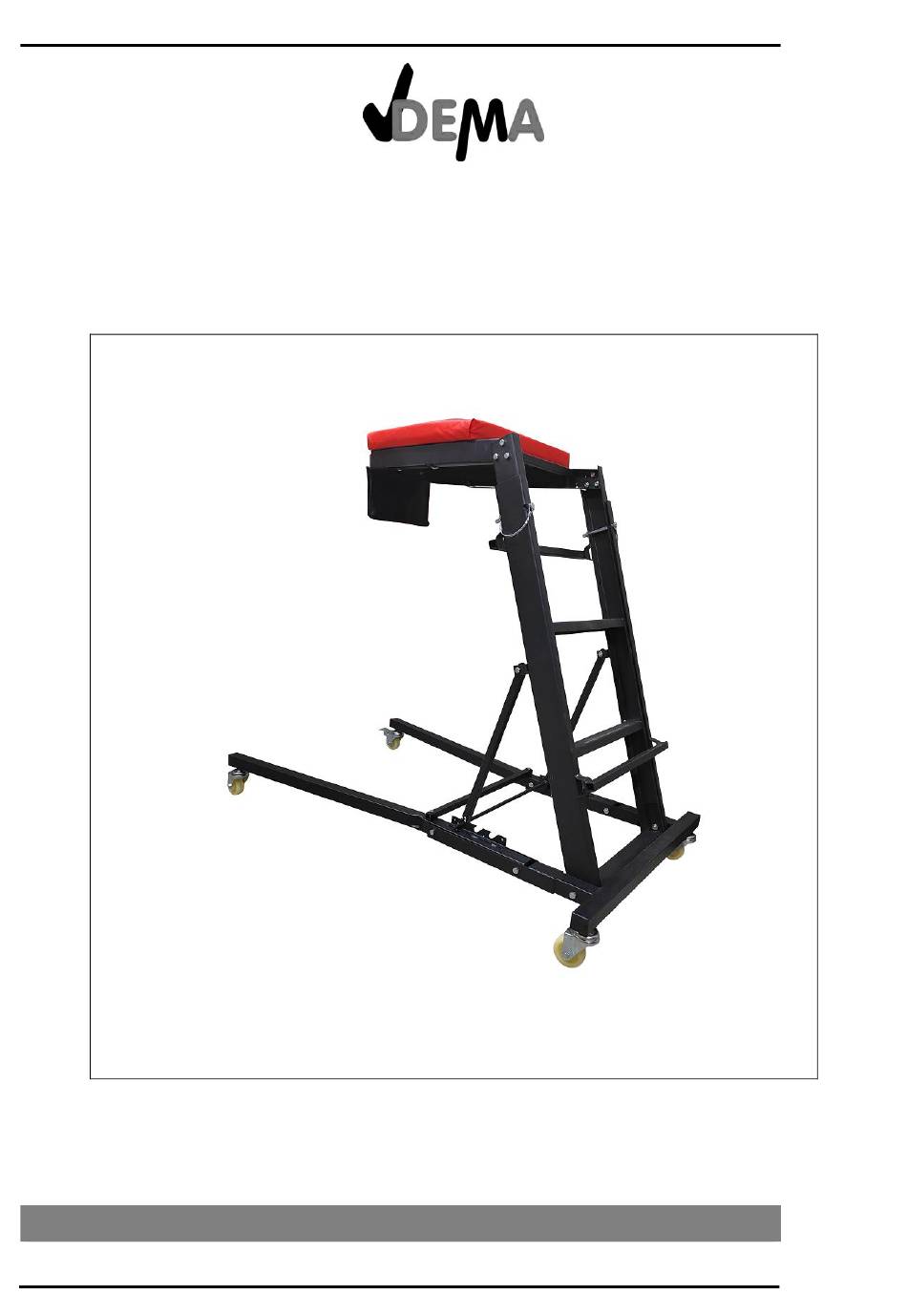

Version: T1
MONTAGEROLLBRETT „TOPSIDE"
ARTIKEL-NR. 24557
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 28.03.2022
Werbung
Verwandte Anleitungen für Dema TOPSIDE
Inhaltszusammenfassung für Dema TOPSIDE
- Seite 1 Version: T1 MONTAGEROLLBRETT „TOPSIDE“ ARTIKEL-NR. 24557 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 28.03.2022...
- Seite 2 24557 – Montagerollbrett Topside Inhaltsverzeichnis 1 SICHERHEITSHINWEISE ............................. 3 1-1 Bestimmungsgemäße Verwendung ............................3 2 TECHNISCHE DETAILS ............................... 4 3 AUFBAU ..................................4 3-1 Teileliste ....................................... 4 3-2 Montage ....................................... 4 4 BEDIENHINWEISE ................................ 7 5 WARTUNG & PFLEGE ..............................7 6 ENTSORGUNG ................................
- Seite 3 24557 – Montagerollbrett Topside SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Montagerollbrett vor Inbetriebnahme auf Vollständigkeit und Funktion. •...
- Seite 4 24557 – Montagerollbrett Topside TECHNISCHE DETAILS Höhenverstellung 120-180 cm Max. Belastung ca. 150 kg Durchmesser Rollen 3“ Gewicht ca. 28 kg AUFBAU TEILELISTE BEZEICHNUNG BEZEICHNUNG Sicherungsschraube für Beine Grundrahmen M10x60 Bolzenschraube für Rahmen Leitereinheit M10x60 Bolzenschraube für Beintraverse Rahmen Brustauflage M8x70 Bolzenschraube für...
- Seite 5 24557 – Montagerollbrett Topside • Befestigen Sie die vorderen Lenkrollen (J), indem Sie den Schaft jeder Rolle durch das Ende jedes Beins stecken und mit einer Flanschmutter (U) sichern. • Montieren Sie die hinteren Rollen (K) auf die gleiche Weise am Grundrahmen. Arretieren Sie die hinteren Räder für den Rest der Installation.
- Seite 6 24557 – Montagerollbrett Topside • Bringen Sie die Höheneinstellungsplatte (Q) an und passen Sie die schräge Öffnung an die Einkerbungen an. Stecken Sie eine Schraube der Höhenverstellplatte (R) durch das Schraubenloch an jedem Ende der Platte und sichern Sie jede Schraube mit einer Sicherungsmutter II (W) und wiederholen Sie den Vorgang auf der anderen Seite.
- Seite 7 ACHTUNG: Die Rollen dürfen NICHT geschmiert werden. Dies kann den Mechanismus beschädigen ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs-GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll!
