Version: T1

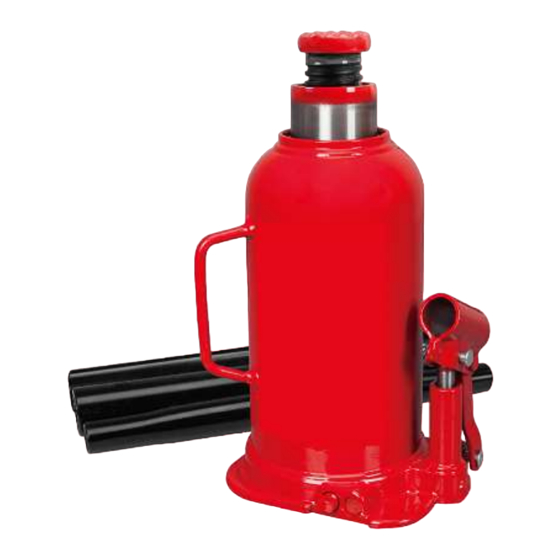

STEMPELWAGENHEBER
2 / 5 / 12 / 20 / 32 TONNEN
SWH 2H / 5H / 12H / 20H / 32H
ART-NR. 18040 / 18041 / 18042 / 18043 / 18044
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 15.12.2021
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema SWH 2H
Inhaltszusammenfassung für Dema SWH 2H
- Seite 1 Version: T1 STEMPELWAGENHEBER 2 / 5 / 12 / 20 / 32 TONNEN SWH 2H / 5H / 12H / 20H / 32H ART-NR. 18040 / 18041 / 18042 / 18043 / 18044 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
-
Seite 2: Inhaltsverzeichnis
SWH 2/5/12/20/32 18040/18041/18042/18043/18044 – Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 4 BEDIENUNG ............................5 4-1 Heben der Last ..............................5 4-2 Senken der Last............................... 5 5 FEHLERBEHEBUNG ........................... 6 6 WARTUNG ............................ -
Seite 3: Sicherheitshinweise
SWH 2/5/12/20/32 18040/18041/18042/18043/18044 – SICHERHEITSHINWEISE Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker kontrollieren und gegebenenfalls reparieren. -
Seite 4: Bestimmungsgemäße Verwendung
SWH 2/5/12/20/32 18040/18041/18042/18043/18044 – BESTIMMUNGSGEMÄßE VERWENDUNG Der Stempelwagenheber eignet sich zum Heben und Senken von Lasten (Fahrzeugen) bis zu einem Maximalgewicht (siehe Kap. 8). Der Stempelwagenheber eignet sich nicht zum Halten von Lasten. PIKTOGRAMMERLÄUTERUNG Lesen Sie die Bedienungsanleitung aufmerksam durch! Sichern Sie die Last immer mit Unterlegkeilen, damit ein Wegrollen (des Fahrzeugs) verhindert wird. -
Seite 5: Montage & Aufbau
SWH 2/5/12/20/32 18040/18041/18042/18043/18044 – MONTAGE & AUFBAU Die Stempelwagenheber werden bis auf den Griff fertig vormontiert geliefert. Beachten Sie für die Montage und der Bedienung des Wagenhebers das Detaildiagramm (Kap. 9). Stecken Sie die beiden Teile des Griffs ineinander. ... -
Seite 6: Fehlerbehebung
SWH 2/5/12/20/32 18040/18041/18042/18043/18044 – FEHLERBEHEBUNG PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG Kein Öl Füllen Sie Öl nach Wagenheber hebt nicht Absenkventil nicht Drehen Sie das Absenkventil zu geschlossen Füllen Sie Öl durch das Einfüllloch Zu niedriger Ölstand Wagenheber hebt die in den Reservetank Ladung nur teilweise Finden Sie das undichte Ventil und Ein Ventil leckt... -
Seite 7: Wartung
SWH 2/5/12/20/32 18040/18041/18042/18043/18044 – WARTUNG Schmieren Sie regelmäßig alle beweglichen Bauteile des Wagenhebers mit einem geeigneten Schmieröl. Falls Hydrauliköl fehlen sollte, entfernen Sie den Öleinfüllstopfen des Pumpzylinders und füllen Sie bis zur Oberkante der Bohrung mit einem geeigneten Hydrauliköl (Empfehlung: HLP# 32 oder 46) auf. ... -
Seite 8: Technische Daten
SWH 2/5/12/20/32 18040/18041/18042/18043/18044 – TECHNISCHE DATEN Artikelnummer 18040 18041 18042 Max. Hublast 2 Tonnen 5 Tonnen 12 Tonnen Min. Höhe 158 mm 195 mm 210 mm Max. Endhöhe 248 mm 320 mm 335 mm Gewicht ca. 2,3 kg ca. 3,1 kg ca. -
Seite 9: Detaildiagramm
18040/18041/18042/18043/18044 – DETAILDIAGRAMM ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 10: Ce-Konformitätserklärung
CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
