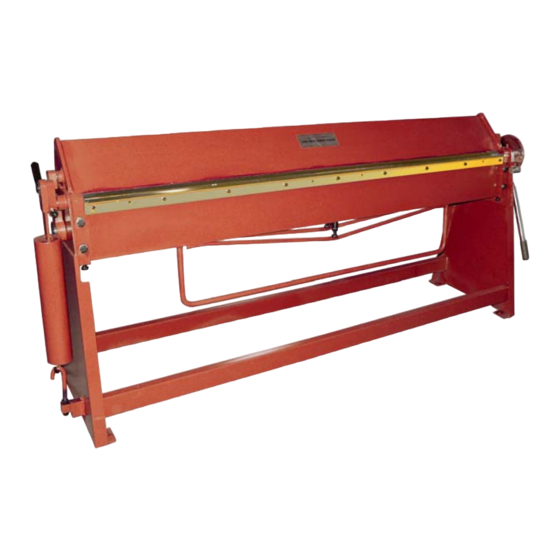

Dema AKB 2000 M Bedienungsanleitung
Abkantbank 2000/1mm
Vorschau ausblenden
Andere Handbücher für AKB 2000 M:
- Bedienungsanleitung (5 Seiten) ,
- Bedienungsanleitung (5 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema AKB 2000 M
Inhaltszusammenfassung für Dema AKB 2000 M

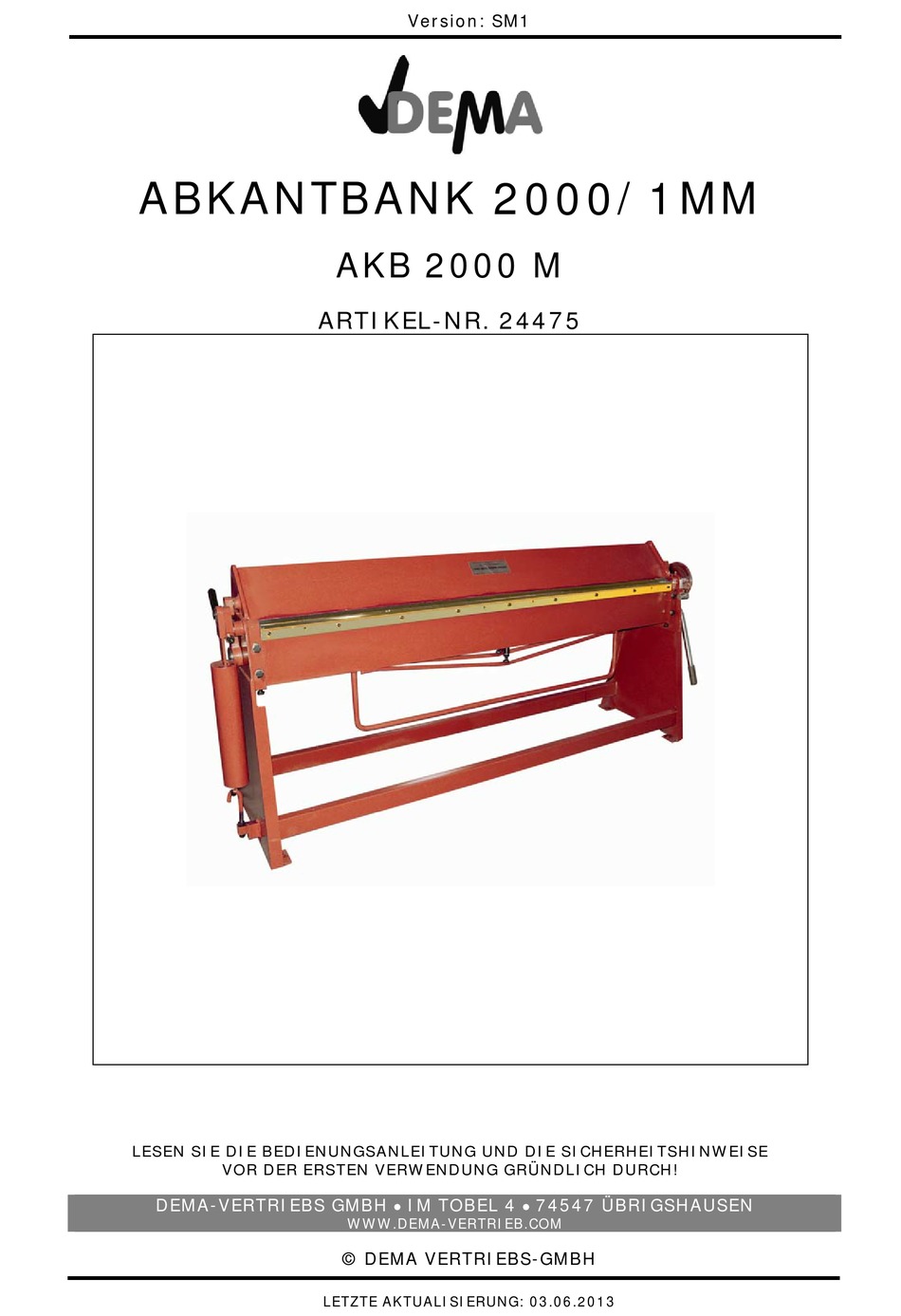

- Seite 1 Version: SM1 ABKANTBANK 2000/1MM AKB 2000 M ARTIKEL-NR. 24475 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 03.06.2013...
-
Seite 2: Inhaltsverzeichnis
24475 - AKB 2000 M Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 TECHNISCHE DATEN......................... 3 3 MONTAGE & AUFBAU ........................4 4 BEDIENUNG ............................4 4-1 Bedienelemente ............................... 4 4-2 Vorbereitung ..............................4 4-3 Einstellen des Abkantdrucks ......................... 5 4-4 Biegen und Abkanten ............................. -
Seite 3: Sicherheitshinweise
24475 - AKB 2000 M SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. -
Seite 4: Montage & Aufbau
24475 - AKB 2000 M MONTAGE & AUFBAU Die Abkantbank ist bis auf die Trittstange und den Griffbügeln komplett vormontiert. Montieren Sie diese mit mitgelieferten Schrauben und Muttern. Wählen Sie einen Aufstellungsort aus, an dem gute Lichtverhältnisse herrschen und Sie einen ausreichenden Arbeitsbereich zur Verfügung haben. -
Seite 5: Einstellen Des Abkantdrucks
24475 - AKB 2000 M Verwenden Sie die Griffstange um die Abkantplatte zu öffnen. Drehen Sie an den Rückschlag-Drehgriffen, um die Abkantplatte nach vorne zu schieben bzw. in die entgegengesetzte Richtung, um diese nach hinten zu bewegen. (Da der Einstellmechanismus exzentrisch arbeitet, bringt eine volle Drehung des Drehgriffs die Abkantplatte in ihre ursprüngliche Position). -
Seite 6: Biegen Und Abkanten
24475 - AKB 2000 M Falls nicht, nehmen Sie einen 24mm Schraubenschlüssel (mincht im Lieferumfang enthalten) und lösen Sie die unteren und oberen Sicherungsmuttern des Spannschlosses und bringen Sie die Griffstange in die oben erwähnte 17-18 Uhr Position, währen die Abkantplatte das Werkstück gerade so berührt (siehe Zeichnung unten). -
Seite 7: Wartung
Halten Sie die Abkantbank vor Regen und Nässe fern. ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 8: Explosionszeichnung
24475 - AKB 2000 M EXPLOSIONSZEICHNUNG SEITE 8 VON 9... -
Seite 9: Teileliste
24475 - AKB 2000 M TEILELISTE BEZEICHNUNG BEZEICHNUNG Untere Biegekante Stützring Griffbügel Sechskantmutter M16 Biegeplatte Nocke Biegeplatte komplett Sechskantschraube M12-1,75 x 25 Gehäuse Hakenschraube M12-1,75 x 180 Verbindungsschaft Sechskantschraube M16-2 x 40 Obere Kante Winkelanschlag Abkantplatte Sechskantschraube M8-1,25x25 Kopfschraube M8 - 1,25x20 Schaft Griffbügel-Schelle...
