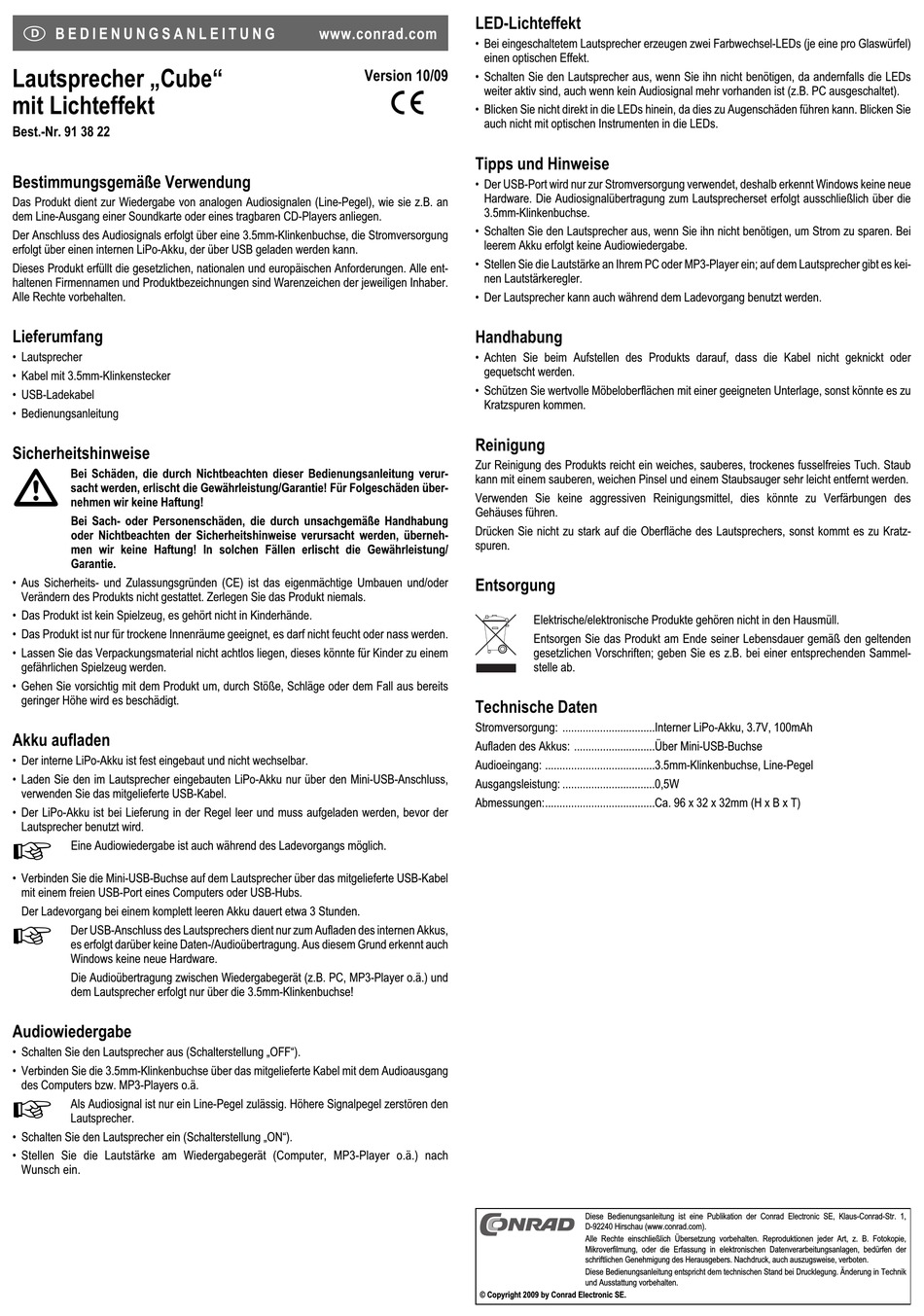

Conrad Cube Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
Lautsprecher „Cube"
mit Lichteffekt
Best.-Nr. 91 38 22
Bestimmungsgemäße Verwendung
Das Produkt dient zur Wiedergabe von analogen Audiosignalen (Line-Pegel), wie sie z.B. an
dem Line-Ausgang einer Soundkarte oder eines tragbaren CD-Players anliegen.
Der Anschluss des Audiosignals erfolgt über eine 3.5mm-Klinkenbuchse, die Stromversorgung
erfolgt über einen internen LiPo-Akku, der über USB geladen werden kann.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Lautsprecher
• Kabel mit 3.5mm-Klinkenstecker
• USB-Ladekabel
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/
Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet. Zerlegen Sie das Produkt niemals.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt ist nur für trockene Innenräume geeignet, es darf nicht feucht oder nass werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
Akku aufladen
• Der interne LiPo-Akku ist fest eingebaut und nicht wechselbar.
• Laden Sie den im Lautsprecher eingebauten LiPo-Akku nur über den Mini-USB-Anschluss,
verwenden Sie das mitgelieferte USB-Kabel.
• Der LiPo-Akku ist bei Lieferung in der Regel leer und muss aufgeladen werden, bevor der
Lautsprecher benutzt wird.
Eine Audiowiedergabe ist auch während des Ladevorgangs möglich.
• Verbinden Sie die Mini-USB-Buchse auf dem Lautsprecher über das mitgelieferte USB-Kabel
mit einem freien USB-Port eines Computers oder USB-Hubs.
Der Ladevorgang bei einem komplett leeren Akku dauert etwa 3 Stunden.
Der USB-Anschluss des Lautsprechers dient nur zum Aufladen des internen Akkus,
es erfolgt darüber keine Daten-/Audioübertragung. Aus diesem Grund erkennt auch
Windows keine neue Hardware.
Die Audioübertragung zwischen Wiedergabegerät (z.B. PC, MP3-Player o.ä.) und
dem Lautsprecher erfolgt nur über die 3.5mm-Klinkenbuchse!
Audiowiedergabe
• Schalten Sie den Lautsprecher aus (Schalterstellung „OFF").
• Verbinden Sie die 3.5mm-Klinkenbuchse über das mitgelieferte Kabel mit dem Audioausgang
des Computers bzw. MP3-Players o.ä.
Als Audiosignal ist nur ein Line-Pegel zulässig. Höhere Signalpegel zerstören den
Lautsprecher.
• Schalten Sie den Lautsprecher ein (Schalterstellung „ON").
• Stellen Sie die Lautstärke am Wiedergabegerät (Computer, MP3-Player o.ä.) nach
Wunsch ein.
LED-Lichteffekt
www.conrad.com
• Bei eingeschaltetem Lautsprecher erzeugen zwei Farbwechsel-LEDs (je eine pro Glaswürfel)
einen optischen Effekt.
Version 10/09
• Schalten Sie den Lautsprecher aus, wenn Sie ihn nicht benötigen, da andernfalls die LEDs
weiter aktiv sind, auch wenn kein Audiosignal mehr vorhanden ist (z.B. PC ausgeschaltet).
°
• Blicken Sie nicht direkt in die LEDs hinein, da dies zu Augenschäden führen kann. Blicken Sie
auch nicht mit optischen Instrumenten in die LEDs.
Tipps und Hinweise
• Der USB-Port wird nur zur Stromversorgung verwendet, deshalb erkennt Windows keine neue
Hardware. Die Audiosignalübertragung zum Lautsprecherset erfolgt ausschließlich über die
3.5mm-Klinkenbuchse.
• Schalten Sie den Lautsprecher aus, wenn Sie ihn nicht benötigen, um Strom zu sparen. Bei
leerem Akku erfolgt keine Audiowiedergabe.
• Stellen Sie die Lautstärke an Ihrem PC oder MP3-Player ein; auf dem Lautsprecher gibt es kei-
nen Lautstärkeregler.
• Der Lautsprecher kann auch während dem Ladevorgang benutzt werden.
Handhabung
• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder
gequetscht werden.
• Schützen Sie wertvolle Möbeloberflächen mit einer geeigneten Unterlage, sonst könnte es zu
Kratzspuren kommen.
Reinigung
Zur Reinigung des Produkts reicht ein weiches, sauberes, trockenes fusselfreies Tuch. Staub
kann mit einem sauberen, weichen Pinsel und einem Staubsauger sehr leicht entfernt werden.
Verwenden Sie keine aggressiven Reinigungsmittel, dies könnte zu Verfärbungen des
Gehäuses führen.
Drücken Sie nicht zu stark auf die Oberfläche des Lautsprechers, sonst kommt es zu Kratz-
spuren.
Entsorgung
Technische Daten
Stromversorgung: ................................Interner LiPo-Akku, 3.7V, 100mAh
Aufladen des Akkus: ............................Über Mini-USB-Buchse
Audioeingang: ......................................3.5mm-Klinkenbuchse, Line-Pegel
Ausgangsleistung: ................................0,5W
Abmessungen:......................................Ca. 96 x 32 x 32mm (H x B x T)
© Copyright 2009 by Conrad Electronic SE.
Elektrische/elektronische Produkte gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammel-
stelle ab.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
