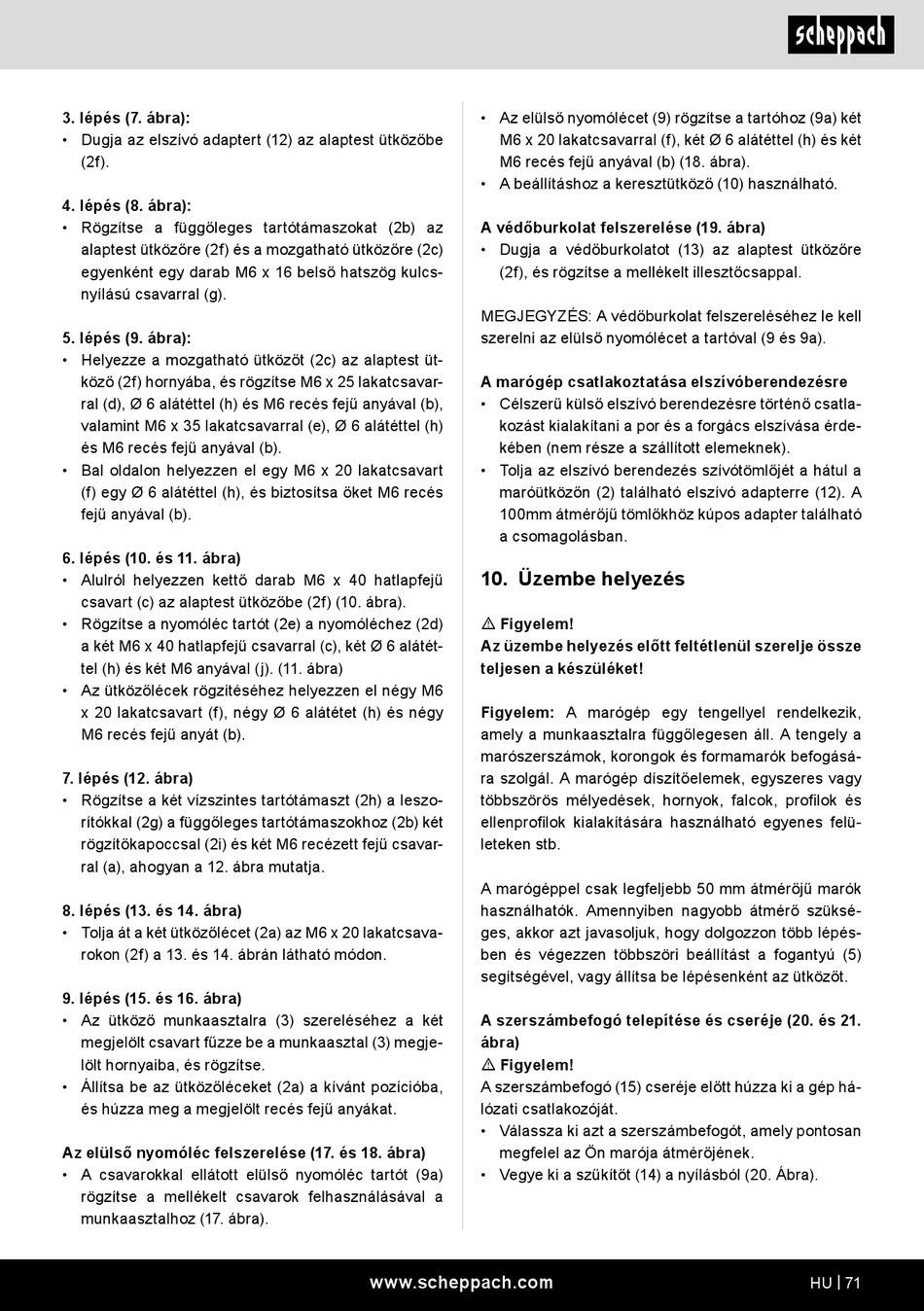

3. lépés (7. ábra):
• Dugja az elszívó adaptert (12) az alaptest ütközőbe
(2f).
4. lépés (8. ábra):
• Rögzítse a függőleges tartótámaszokat (2b) az
alaptest ütközőre (2f) és a mozgatható ütközőre (2c)
egyenként egy darab M6 x 16 belső hatszög kulcs-
nyílású csavarral (g).
5. lépés (9. ábra):
• Helyezze a mozgatható ütközőt (2c) az alaptest üt-
köző (2f) hornyába, és rögzítse M6 x 25 lakatcsavar-
ral (d), Ø 6 alátéttel (h) és M6 recés fejű anyával (b),
valamint M6 x 35 lakatcsavarral (e), Ø 6 alátéttel (h)
és M6 recés fejű anyával (b).
• Bal oldalon helyezzen el egy M6 x 20 lakatcsavart
(f) egy Ø 6 alátéttel (h), és biztosítsa őket M6 recés
fejű anyával (b).
6. lépés (10. és 11. ábra)
• Alulról helyezzen kettő darab M6 x 40 hatlapfejű
csavart (c) az alaptest ütközőbe (2f) (10. ábra).
• Rögzítse a nyomóléc tartót (2e) a nyomóléchez (2d)
a két M6 x 40 hatlapfejű csavarral (c), két Ø 6 alátét-
tel (h) és két M6 anyával (j). (11. ábra)
• Az ütközőlécek rögzítéséhez helyezzen el négy M6
x 20 lakatcsavart (f), négy Ø 6 alátétet (h) és négy
M6 recés fejű anyát (b).
7. lépés (12. ábra)
• Rögzítse a két vízszintes tartótámaszt (2h) a leszo-
rítókkal (2g) a függőleges tartótámaszokhoz (2b) két
rögzítőkapoccsal (2i) és két M6 recézett fejű csavar-
ral (a), ahogyan a 12. ábra mutatja.
8. lépés (13. és 14. ábra)
• Tolja át a két ütközőlécet (2a) az M6 x 20 lakatcsava-
rokon (2f) a 13. és 14. ábrán látható módon.
9. lépés (15. és 16. ábra)
• Az ütköző munkaasztalra (3) szereléséhez a két
megjelölt csavart fűzze be a munkaasztal (3) megje-
lölt hornyaiba, és rögzítse.
• Állítsa be az ütközőléceket (2a) a kívánt pozícióba,
és húzza meg a megjelölt recés fejű anyákat.
Az elülső nyomóléc felszerelése (17. és 18. ábra)
• A csavarokkal ellátott elülső nyomóléc tartót (9a)
rögzítse a mellékelt csavarok felhasználásával a
munkaasztalhoz (17. ábra).
• Az elülső nyomólécet (9) rögzítse a tartóhoz (9a) két
M6 x 20 lakatcsavarral (f), két Ø 6 alátéttel (h) és két
M6 recés fejű anyával (b) (18. ábra).
• A beállításhoz a keresztütköző (10) használható.
A védőburkolat felszerelése (19. ábra)
• Dugja a védőburkolatot (13) az alaptest ütközőre
(2f), és rögzítse a mellékelt illesztőcsappal.
MEGJEGYZÉS: A védőburkolat felszereléséhez le kell
szerelni az elülső nyomólécet a tartóval (9 és 9a).
A marógép csatlakoztatása elszívóberendezésre
• Célszerű külső elszívó berendezésre történő csatla-
kozást kialakítani a por és a forgács elszívása érde-
kében (nem része a szállított elemeknek).
• Tolja az elszívó berendezés szívótömlőjét a hátul a
maróütközőn (2) található elszívó adapterre (12). A
100mm átmérőjű tömlőkhöz kúpos adapter található
a csomagolásban.
10. Üzembe helyezés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
Figyelem: A marógép egy tengellyel rendelkezik,
amely a munkaasztalra függőlegesen áll. A tengely a
marószerszámok, korongok és formamarók befogásá-
ra szolgál. A marógép díszítőelemek, egyszeres vagy
többszörös mélyedések, hornyok, falcok, profilok és
ellenprofilok kialakítására használható egyenes felü-
leteken stb.
A marógéppel csak legfeljebb 50 mm átmérőjű marók
használhatók. Amennyiben nagyobb átmérő szüksé-
ges, akkor azt javasoljuk, hogy dolgozzon több lépés-
ben és végezzen többszöri beállítást a fogantyú (5)
segítségével, vagy állítsa be lépésenként az ütközőt.
A szerszámbefogó telepítése és cseréje (20. és 21.
ábra)
m Figyelem!
A szerszámbefogó (15) cseréje előtt húzza ki a gép há-
lózati csatlakozóját.
• Válassza ki azt a szerszámbefogót, amely pontosan
megfelel az Ön marója átmérőjének.
• Vegye ki a szűkítőt (14) a nyílásból (20. Ábra).
