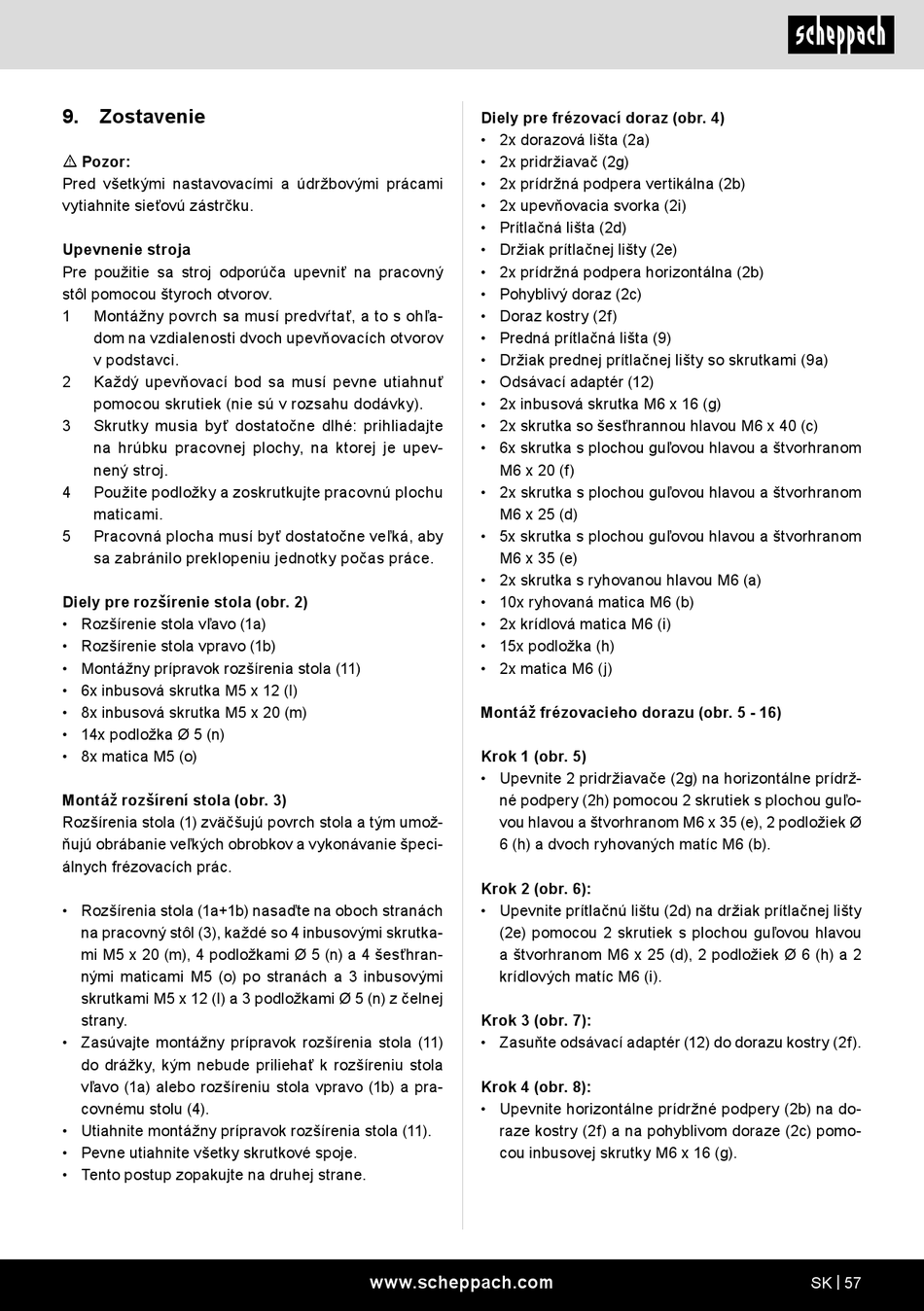

9.

Zostavenie

m Pozor:
Pred všetkými nastavovacími a údržbovými prácami
vytiahnite sieťovú zástrčku.
Upevnenie stroja
Pre použitie sa stroj odporúča upevniť na pracovný
stôl pomocou štyroch otvorov.
1 Montážny povrch sa musí predvŕtať, a to s ohľa-
dom na vzdialenosti dvoch upevňovacích otvorov
v podstavci.
2 Každý upevňovací bod sa musí pevne utiahnuť
pomocou skrutiek (nie sú v rozsahu dodávky).
3 Skrutky musia byť dostatočne dlhé: prihliadajte
na hrúbku pracovnej plochy, na ktorej je upev-
nený stroj.
4 Použite podložky a zoskrutkujte pracovnú plochu
maticami.
5 Pracovná plocha musí byť dostatočne veľká, aby
sa zabránilo preklopeniu jednotky počas práce.
Diely pre rozšírenie stola (obr. 2)
• Rozšírenie stola vľavo (1a)
• Rozšírenie stola vpravo (1b)
• Montážny prípravok rozšírenia stola (11)
• 6x inbusová skrutka M5 x 12 (l)
• 8x inbusová skrutka M5 x 20 (m)
• 14x podložka Ø 5 (n)
• 8x matica M5 (o)
Montáž rozšírení stola (obr. 3)
Rozšírenia stola (1) zväčšujú povrch stola a tým umož-
ňujú obrábanie veľkých obrobkov a vykonávanie špeci-
álnych frézovacích prác.
• Rozšírenia stola (1a+1b) nasaďte na oboch stranách
na pracovný stôl (3), každé so 4 inbusovými skrutka-
mi M5 x 20 (m), 4 podložkami Ø 5 (n) a 4 šesťhran-
nými maticami M5 (o) po stranách a 3 inbusovými
skrutkami M5 x 12 (l) a 3 podložkami Ø 5 (n) z čelnej
strany.
• Zasúvajte montážny prípravok rozšírenia stola (11)
do drážky, kým nebude priliehať k rozšíreniu stola
vľavo (1a) alebo rozšíreniu stola vpravo (1b) a pra-
covnému stolu (4).
• Utiahnite montážny prípravok rozšírenia stola (11).
• Pevne utiahnite všetky skrutkové spoje.
• Tento postup zopakujte na druhej strane.
Diely pre frézovací doraz (obr. 4)
• 2x dorazová lišta (2a)
• 2x pridržiavač (2g)
• 2x prídržná podpera vertikálna (2b)
• 2x upevňovacia svorka (2i)
• Prítlačná lišta (2d)
• Držiak prítlačnej lišty (2e)
• 2x prídržná podpera horizontálna (2b)
• Pohyblivý doraz (2c)
• Doraz kostry (2f)
• Predná prítlačná lišta (9)
• Držiak prednej prítlačnej lišty so skrutkami (9a)
• Odsávací adaptér (12)
• 2x inbusová skrutka M6 x 16 (g)
• 2x skrutka so šesťhrannou hlavou M6 x 40 (c)
• 6x skrutka s plochou guľovou hlavou a štvorhranom
M6 x 20 (f)
• 2x skrutka s plochou guľovou hlavou a štvorhranom
M6 x 25 (d)
• 5x skrutka s plochou guľovou hlavou a štvorhranom
M6 x 35 (e)
• 2x skrutka s ryhovanou hlavou M6 (a)
• 10x ryhovaná matica M6 (b)
• 2x krídlová matica M6 (i)
• 15x podložka (h)
• 2x matica M6 (j)
Montáž frézovacieho dorazu (obr. 5 - 16)
Krok 1 (obr. 5)
• Upevnite 2 pridržiavače (2g) na horizontálne prídrž-
né podpery (2h) pomocou 2 skrutiek s plochou guľo-
vou hlavou a štvorhranom M6 x 35 (e), 2 podložiek Ø
6 (h) a dvoch ryhovaných matíc M6 (b).
Krok 2 (obr. 6):
• Upevnite prítlačnú lištu (2d) na držiak prítlačnej lišty
(2e) pomocou 2 skrutiek s plochou guľovou hlavou
a štvorhranom M6 x 25 (d), 2 podložiek Ø 6 (h) a 2
krídlových matíc M6 (i).
Krok 3 (obr. 7):
• Zasuňte odsávací adaptér (12) do dorazu kostry (2f).
Krok 4 (obr. 8):
• Upevnite horizontálne prídržné podpery (2b) na do-
raze kostry (2f) a na pohyblivom doraze (2c) pomo-
cou inbusovej skrutky M6 x 16 (g).
