Uvedenie Do Prevádzky - Scheppach HF60 Original Bedienungsanleitung

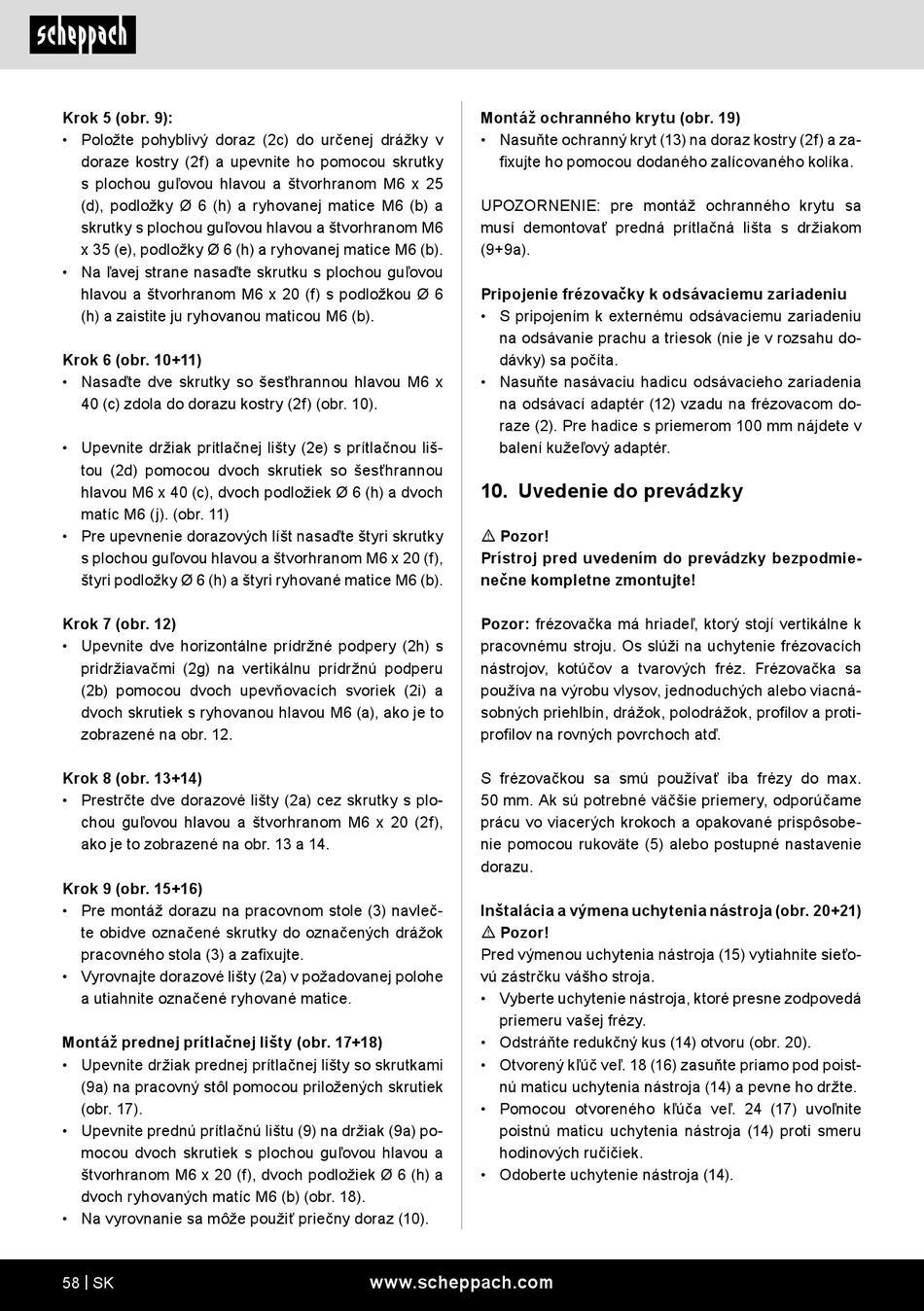

Krok 5 (obr. 9):
• Položte pohyblivý doraz (2c) do určenej drážky v
doraze kostry (2f) a upevnite ho pomocou skrutky
s plochou guľovou hlavou a štvorhranom M6 x 25
(d), podložky Ø 6 (h) a ryhovanej matice M6 (b) a
skrutky s plochou guľovou hlavou a štvorhranom M6
x 35 (e), podložky Ø 6 (h) a ryhovanej matice M6 (b).
• Na ľavej strane nasaďte skrutku s plochou guľovou
hlavou a štvorhranom M6 x 20 (f) s podložkou Ø 6
(h) a zaistite ju ryhovanou maticou M6 (b).
Krok 6 (obr. 10+11)
• Nasaďte dve skrutky so šesťhrannou hlavou M6 x
40 (c) zdola do dorazu kostry (2f) (obr. 10).
• Upevnite držiak prítlačnej lišty (2e) s prítlačnou liš-
tou (2d) pomocou dvoch skrutiek so šesťhrannou
hlavou M6 x 40 (c), dvoch podložiek Ø 6 (h) a dvoch
matíc M6 (j). (obr. 11)
• Pre upevnenie dorazových líšt nasaďte štyri skrutky
s plochou guľovou hlavou a štvorhranom M6 x 20 (f),
štyri podložky Ø 6 (h) a štyri ryhované matice M6 (b).
Krok 7 (obr. 12)
• Upevnite dve horizontálne prídržné podpery (2h) s
pridržiavačmi (2g) na vertikálnu prídržnú podperu
(2b) pomocou dvoch upevňovacích svoriek (2i) a
dvoch skrutiek s ryhovanou hlavou M6 (a), ako je to
zobrazené na obr. 12.
Krok 8 (obr. 13+14)
• Prestrčte dve dorazové lišty (2a) cez skrutky s plo-
chou guľovou hlavou a štvorhranom M6 x 20 (2f),
ako je to zobrazené na obr. 13 a 14.
Krok 9 (obr. 15+16)
• Pre montáž dorazu na pracovnom stole (3) navleč-
te obidve označené skrutky do označených drážok
pracovného stola (3) a zafixujte.
• Vyrovnajte dorazové lišty (2a) v požadovanej polohe
a utiahnite označené ryhované matice.
Montáž prednej prítlačnej lišty (obr. 17+18)
• Upevnite držiak prednej prítlačnej lišty so skrutkami
(9a) na pracovný stôl pomocou priložených skrutiek
(obr. 17).
• Upevnite prednú prítlačnú lištu (9) na držiak (9a) po-
mocou dvoch skrutiek s plochou guľovou hlavou a
štvorhranom M6 x 20 (f), dvoch podložiek Ø 6 (h) a
dvoch ryhovaných matíc M6 (b) (obr. 18).
• Na vyrovnanie sa môže použiť priečny doraz (10).
58 | SK
Montáž ochranného krytu (obr. 19)
• Nasuňte ochranný kryt (13) na doraz kostry (2f) a za-
fixujte ho pomocou dodaného zalícovaného kolíka.
UPOZORNENIE: pre montáž ochranného krytu sa
musí demontovať predná prítlačná lišta s držiakom
(9+9a).
Pripojenie frézovačky k odsávaciemu zariadeniu
• S pripojením k externému odsávaciemu zariadeniu
na odsávanie prachu a triesok (nie je v rozsahu do-
dávky) sa počíta.
• Nasuňte nasávaciu hadicu odsávacieho zariadenia
na odsávací adaptér (12) vzadu na frézovacom do-
raze (2). Pre hadice s priemerom 100 mm nájdete v
balení kužeľový adaptér.
10. Uvedenie do prevádzky
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Pozor: frézovačka má hriadeľ, ktorý stojí vertikálne k
pracovnému stroju. Os slúži na uchytenie frézovacích
nástrojov, kotúčov a tvarových fréz. Frézovačka sa
používa na výrobu vlysov, jednoduchých alebo viacná-
sobných priehlbín, drážok, polodrážok, profilov a proti-
profilov na rovných povrchoch atď.
S frézovačkou sa smú používať iba frézy do max.
50 mm. Ak sú potrebné väčšie priemery, odporúčame
prácu vo viacerých krokoch a opakované prispôsobe-
nie pomocou rukoväte (5) alebo postupné nastavenie
dorazu.
Inštalácia a výmena uchytenia nástroja (obr. 20+21)
m Pozor!
Pred výmenou uchytenia nástroja (15) vytiahnite sieťo-
vú zástrčku vášho stroja.
• Vyberte uchytenie nástroja, ktoré presne zodpovedá
priemeru vašej frézy.
• Odstráňte redukčný kus (14) otvoru (obr. 20).
• Otvorený kľúč veľ. 18 (16) zasuňte priamo pod poist-
nú maticu uchytenia nástroja (14) a pevne ho držte.
• Pomocou otvoreného kľúča veľ. 24 (17) uvoľnite
poistnú maticu uchytenia nástroja (14) proti smeru
hodinových ručičiek.
• Odoberte uchytenie nástroja (14).
