jablotron JA-122PB Kurzanleitung

JA-122PB, JA-122PB-GR, JA-122PB-AN
Bus kombinierter PIR-Bewegungs- und Glasbruchdetektor
TYP: 1PIRGBS2201OQ
Der Melder ist eine Komponente des JABLOTRON-Systems. Er dient
zur Erkennung von Personenbewegungen in Gebäudeinnenräumen und
zur Erkennung von einbrechenden Glasscheiben. Dieser Melder vereint
zwei Sensoren (der Melder nimmt zwei Positionen im System ein) in
einem Gehäuse. Der Melder wird zwei aufeinanderfolgenden Positionen
im System zugeordnet. Der Melder verwendet einen PIR-Sensor zur
Erkennung von Personenbewegungen. Zerbrechendes Glas wird von
einem GBS-Sensor erkannt, der Luftdruckänderungen und Geräusche
analysiert, um das Zerbrechen einer Glasscheibe zu erkennen.
Der Melder sollte von einem geschulten Techniker installiert werden,
der über ein gültiges Zertifikat eines autorisierten Händlers verfügt.
Montage
Es ist zu berücksichtigen, dass sich im Sichtfeld des Melders keine
Hindernisse befinden sollten, die die Temperatur schnell ändern
(elektrische Heizungen, Verbrauchsgeräte für Gas usw.), die sich
bewegen (über einem
Roboterstaubsauger usw.) oder die Bewegung von Haustieren. Obwohl
der Melder sehr unempfindlich gegenüber Fehlalarmen ist, wird nicht
empfohlen, ihn gegenüber von Fenstern oder Scheinwerfern oder an
Orten mit starker Luftströmung zu installieren (in der Nähe von
Ventilatoren, Klimaanlagen, Entlüftungsöffnungen, unverschlossenen
Türen usw.). Vor dem Melder dürfen sich keine Hindernisse befinden, die
ihm die Sicht auf den Sicherungsbereich versperren könnten.
Warnung: Die häufigste Ursache für eine ungewollte Aktivierung des
Melders ist die falsche Platzierung. Der Bereich, zu dem der Melder
gehört, sollte nicht scharf geschaltet werden, wenn sich Menschen oder
Tiere in diesem Bereich aufhalten.

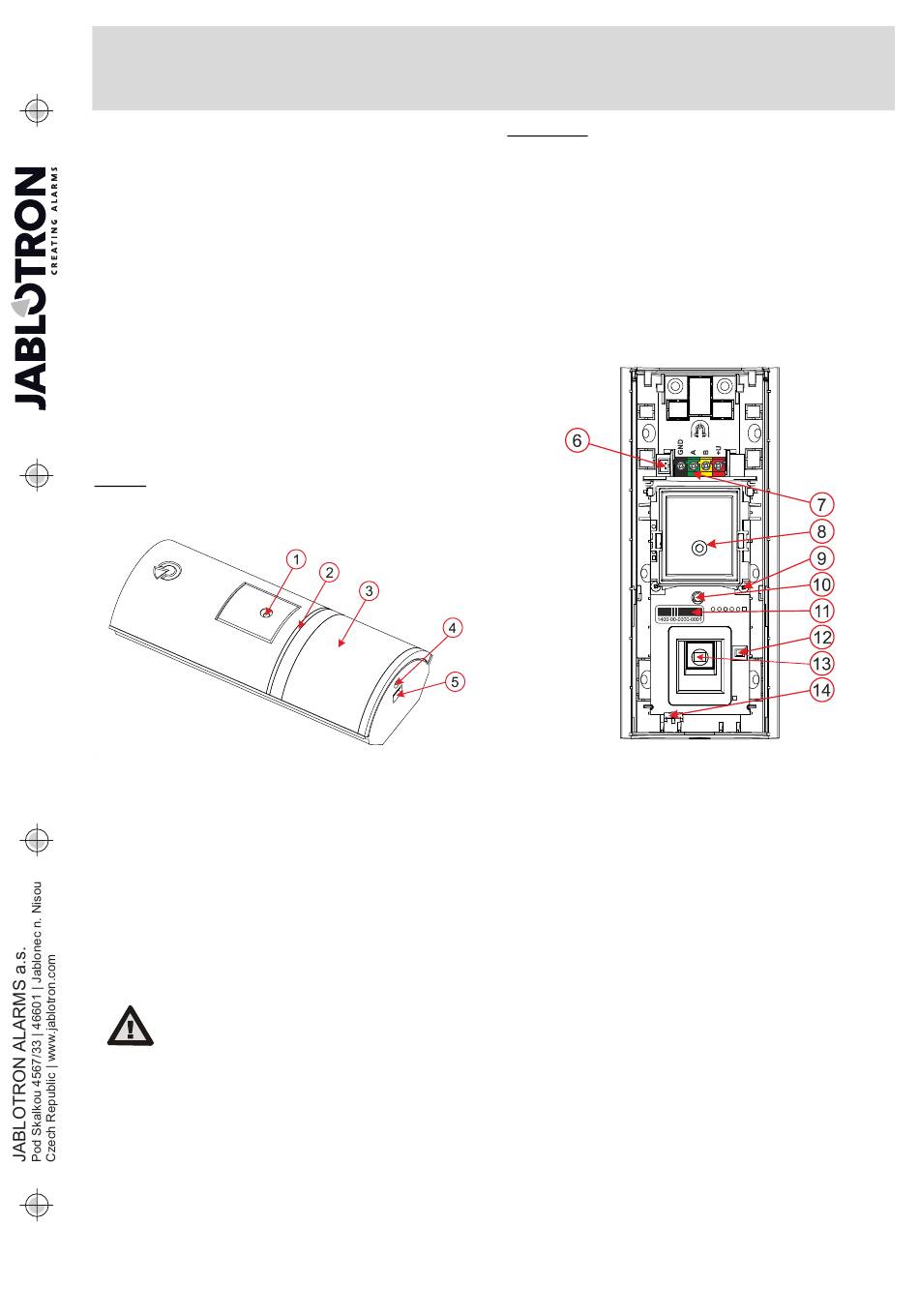

Abbildung 1: 1 (8) – GBS-Sensor; 2 – LED-Kkontrollleuchte; 3 – PIR-Sensor
Linse; 4 – Loch für Verriegelungsschraube; 5 – Deckel-Falle;
1. Öffnen Sie den Deckel des Melders, indem Sie auf die Falle (5) des
Deckels drücken. Berühren Sie nicht den PIR-Sensor im Inneren (13), da
er dadurch beschädigt werden kann.
2. Lösen Sie die rechte Halteschraube (9) und entriegeln Sie die
Elektronik unter Verwendung der unten am Kunststoff (14)
befindlichen.
3. Die empfohlene Montagehöhe für den Melder beträgt 2,5 m über
dem Boden.
4. Fädeln Sie das Bus-Kabel ein und verschrauben Sie den hinteren
Kunststoff (vertikal, mit der Falle des Deckels nach unten gerichtet).
5. Bauen Sie die Elektronik wieder ein, sichern Sie sie mit der Falle
(14), gefolgt von der Schraube (9) und schließen Sie das Bus-Kabel
an die Klemmen (7) an.
Schließen Sie
vollständig ausgeschalteter Stromversorgung
an.
6. Folgen Sie der Anleitung zur Montage des Bediengeräts. Das
grundlegende Verfahren ist wie folgt:
a. Nach dem Einschalten der Stromversorgung der Anlage zeigt
die blinkende gelbe LED-Leuchte (10) an, dass der Melder nicht
dem System zugeordnet ist.
b. Wählen Sie in der F-Link Software die gewünschte Position in
der Falle Geräte aus und ermöglichen Sie den inschreibemodus,
indem Sie auf die Schaltfläche Einschalten klicken.
c. Verwenden Sie die Option, um einen Melder aus der Liste
JA-122PB auszuwählen, und doppelklicken Sie darauf, um das
Lernen zu bestätigen - das gelbe Licht (10) erlischt.
7. Schließen Sie den Deckel des Melders. Um eine ordnungsgemäße
Übereinstimmung mit den Normen zu gewährleisten, muss der
Deckel mit der Verriegelungsschraube (4) gesichert werden.
JA-122PB, JA-122PB-GR, JA-122PB-AN
Heizkörper hängende Vorhänge,
das Bus-Kabel immer
Anmerkungen:
− Der Melder kann auch durch Drücken des Sabotage-Sensors des
Deckels (12) dem System zugeordnet werden..
− Der Melder kann durch Eingabe der Seriennummer (11) in der F-Link
Software (oder einem Lesegerät für Strichcodes) angemeldet werden.
Geben Sie alle Ziffern unterhalb des Barcodes ein (1400-00-0000-0001).
− Wenn Sie den Melder aus dem System verlegen wollen, löschen Sie ihn
aus seiner Position in der Anlage in den Bedienelementen. Falls nur der
GBS-Teil (B) verlegt wird, bleibt der PIR funktionsfähig.
− Wenn Sie den Melder aus dem System verlegen wollen, löschen Sie ihn
aus seiner Position in der Anlage in den Bedienelementen. Falls nur der
GBS-Teil (B) verlegt wird, bleibt der PIR funktionsfähig.
− Prüfen Sie nach dem Auswechseln der Linse, ob der Melder den Bereich
korrekt überwacht (eine falsch installierte Linse kann zu Fehlfunktionen
bei der Erkennung führen).
Abbildung 2: 6 – Stecker für externen Sabotagekontakt der Gelenkhalterung
JA-191PL; 7 – BUS-Klemmen; 8 (1) – GBS-Sensor;
9 – Verriegelungsschraube des GBS-Moduls; 10 – LED-Kontrollleuchten
Statusanzeigen; 11 – Seriennummer; 12 – Deckel-Sabotage-Sensor;
13 – PIR-Sensor; 14 – Arretierlasche
Interne Einstellungen des ModulsÖffnen Sie die F-Link Software und
gehen Sie auf die Falle Geräte. Klicken Sie auf die Option Interne
Einstellungen an der Position des Melders, um ein Dialogfenster zu
öffnen, in dem Sie die folgenden Optionen einstellen können:
(* kennzeichnet Standardeinstellungen).
LED-Kontrollleuchten-Anzeige: Eingeschaltet/aktiviert * Anzeige der
Bewegung mit einer roten LED-Leuchte (10).
PIR-Immunitätsstufe: Bestimmt die Immunität gegen Fehlalarme. Die
Standard*-Stufe kombiniert grundlegende Immunität mit einer schnellen
Reaktion. Die Stufe Erhöht bietet eine höhere Immunität, aber die Reaktion
des Melders ist langsamer.
Empfindlichkeit beim Erkennen von GBS-Brüchen (%): Die
bei
Empfindlichkeit von GBS kann mit dem Schieberegler eingestellt werden
(75%*).
Sensor zum Abreißen von der Wand: Deaktiviert*/Ermöglicht die
Überwachung eines zusätzlichen Sabotagekontakts des JA-191PL-
Gelenkhalters.
1 / 2 MOQ53603
