jablotron JA-120PW Installationshandbuch

JA-120PW Dual Sammel PIR und MW Bewegungsdetektor
Das Produkt ist eine Komponente des Systems JABLOTRON
100. Es dient zur Raum Überwachung von Personenbewegungen
im Innenbereich von Gebäuden. Dank der Kombination der PIR
und der MikrowellenÜberwachung (weiter nur MW) ist der Melder
gegen Fehlalarme resistent. Der Melder überwacht wie ein
klassischer PIR Melder. Bei der Erfassung einer Bewegung im
überwachten Raum wird jedoch der MW Melder aktiviert, der die
vorherige PIR Aktivierung bestätigt. Erst dann wird der Alarm an die
Systemzentrale verschickt. Der Melder zur Montage durch einen
geschulten Techniker mit einem gültigen Jablotron Zertifikat
bestimmt.
Installation
Der Melder kann an der Wand oder in der Ecke eines Raumes
montiert werden. Es sollten sich keine Gegenstände, die sich
bewegen (z.B. sich wellende Vorhänge über Heizkörpern) oder
Haustiere in seinem Blickfeld befinden. Vor dem Melder dürfen sich
keine Hindernisse, die sein Blickfeld beeinträchtigen befinden und
er darf nicht in der Nähe von Metallgegenständen installiert werden
(Beeinträchtigung des Mikrowellenfeldes).
1. Öffnen Sie die Abdeckung des Melders (Drücken des Clips 7).
Berühren Sie nicht den PIR Sensor im Inneren (5) – er könnte
beschädigt werden.
2. Lockern Sie die Elektronik – sie wird vom Clip gehalten (4). Die
Steckverbindung der Mikrowellen (2) muss nicht getrennt
werden.
3. Brechen Sie im hinteren Bereich des Kunststoffes die Öffnungen
für die Schrauben und Kabel heraus. Die empfohlene
Montagehöhe des Melders beträgt 2,5 m über dem Boden.
4. Führen Sie das Kabel der Sammelleiste durch und schrauben
Sie die hintere Kunststoffabdeckung (senkrecht, Clips nach
unten) fest.
Der Anschluss der Sammelleiste sollte immer
bei ausgeschalteter Stromzufuhr erfolgen.
5. Legen Sie die Elektronik wieder ein und schließen Sie das Kabel
an den Klemmen (1) an.

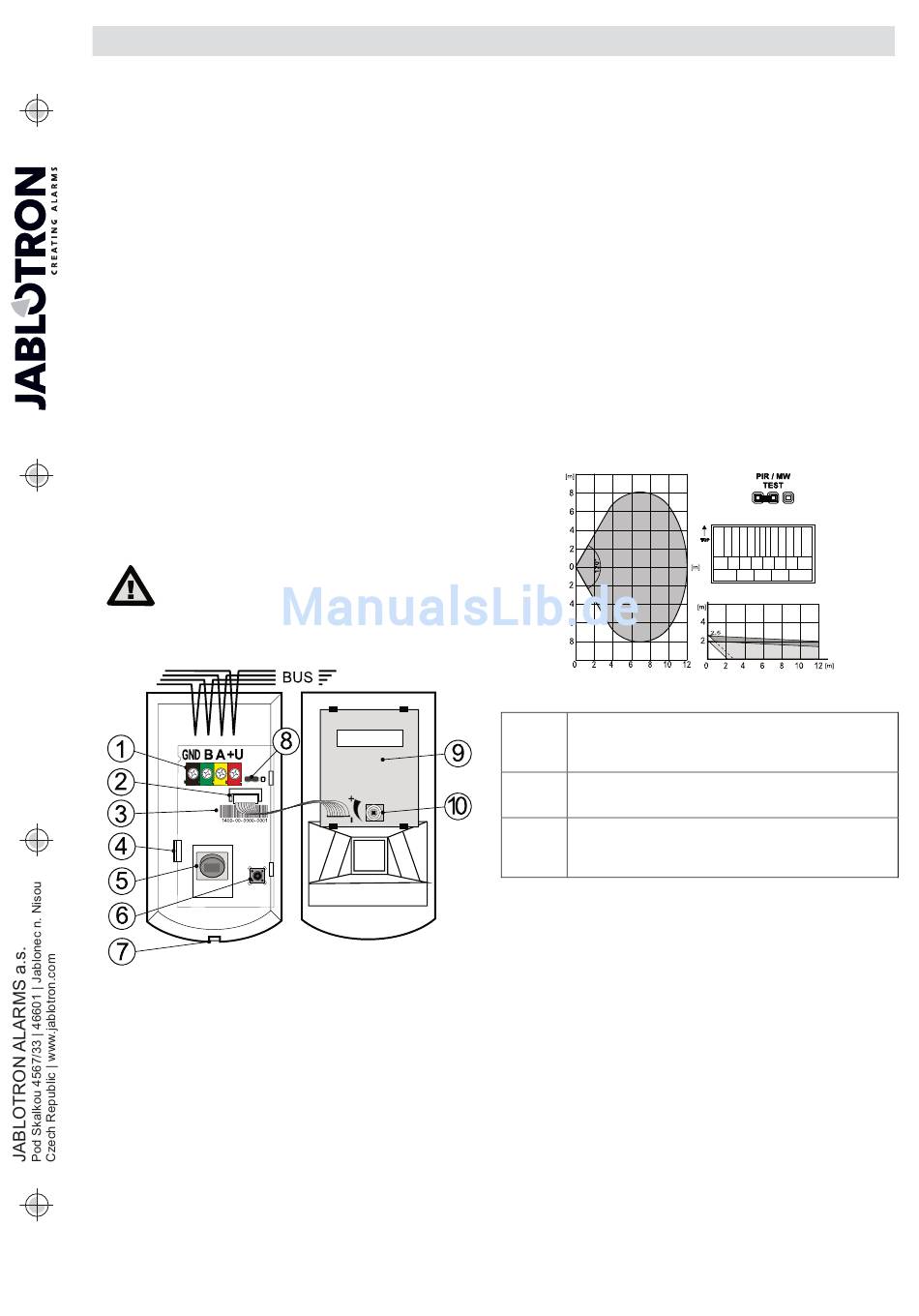

Abbildung: 1 – Klemmen der Sammelleiste; 2 – Steckverbindung der
Mikrowelle; 3 – Seriennummer; 4 – Clip der Arretierung DPS;
5 – PIR Sensor; 6 – Sabotageschalter; 7 - Clip der Abdeckung;
8 – Testverbindung; 9 – MW Sensor; 10 – Trimmer zur Einstellung der
Sensibilität der MW;
6. Richten Sie sich weiter nach dem Installationshandbuch der
Zentrale. Grundlegende Vorgehensweise:
a. Nachdem das Gerät eingeschaltet worden ist zeigt die gelbe
Signallampe durch Blinken an, dass der Melder nicht dem
System zugeordnet ist.
b. Im Programm F-Link wählen Sie in der Karte Peripherie die
gewünschte Position und mit der Taste Zuordnen schalten Sie
den Einlernmodus ein.
c. Drücken Sie den Sabotageschalter im Melder (6) – dadurch
wird der Melder eingelernt und die gelbe Signallampe erlischt.
7. Schließen Sie die Abdeckung des Melders.
JA-120PW Dual Sammel PIR und MW Bewegungsdetektor
Einstellung der Meldereigenschaften
Mit dem Programm F-Link – Karte Peripherie. Verwenden Sie an
der Position des Melders die Wahl Interne Einstellungen. Im
Dialog kann eingestellt
Werkseinstellung):
Bewegungsmeldung LED: aus* / ein der Bewegungsanzeige durch
die rote Signallampe beim Betrieb. Signalisiert im Servicemodus
immer.
Immunitätsebene PIR: legt die Resistenz gegen Fehlalarme fest.
Standard * kombiniert die Grundresistenz mit der schnellen Reaktion.
Ein höheres Niveau sorgt für eine höhere Resistenz, der Melder
reagiert jedoch langsamer.
MW Schaltung: legt die Details der Bewegungsanalyse durch den
MW Sensor fest. Standard * kombiniert die Grundresistenz mit der
schnellen Reaktion. Ein höheres Niveau sorgt für eine höhere
Resistenz, der Melder reagiert jedoch langsamer.
Funktionstest
Führen Sie die Funktionskontrolle
Servicemodus der Zentrale mit Hilfe der Verbindung (8) durch. Die
Verbindung funktioniert nur im Servicemodus der Zentrale.
Der PIR Melder ist werksseitig mit einer Linse mit einem
Betrachtungsbereich von 110°/12 m bestückt. Raumabdeckung -
siehe nachfolgende Abbildung. Führen Sie die Kontrolle der
Raumabdeckung mit der Verbindung (8) in der Position PIR durch.
Bewegungen werden durch die rote LED angezeigt.
Die Abdeckungscharakteristik kann durch die Verwendung einer
alternativen Linse verändert werden:
ist für lange Gänge bestimmt, hat eine Reichweite von
bis zu 20m
JS-7904
Bei dieser Linse kann kein höheres
Immunitätsniveau verwendet werden!
hat nur einen oberen Fecher 120°/12m und kann nicht
JS-7910 den Boden erfassen (kann Bewegungen kleinerer Tiere
auf dem Boden eliminieren)
vertikaler Vorhang – deckt die Fläche nicht ab, bildet
jedoch eine Überwachungswand (man kann eine
JS-7902
Barriere festlegen, deren Überschreitung gemeldet
wird)
Anmerkung: kontrollieren Sie nach dem Tausch der Linse, ob der Melder
den Bereich richtig abdeckt (eine falsch installierte Linse kann eine nicht
funktionstüchtige Überwachung verursachen).
reagiert auf Bewegungen in einem Bereich von
Der MW Melder
1 m bis 20 m. Die Reichweite kann mit dem Trimmer eingestellt
werden (10). Dieser Melder kann Bewegungen auch hinter festen
Hindernissen aus nicht metallischen Materialien (hinter Wänden,
fließendem Wasser in Plastikrohren u.ä.) erfassen. Die Reichweite
der MW sollte so eingestellt werden, damit diese nicht über das
Sichtfeld des PIR Melders hinaus geht. Führen Sie eine Kontrolle
der Abdeckung des überwachten Bereiches mit der Verbindung (8)
in der Position MW durch. Bewegungen werden durch die rote LED
angezeigt.
