jablotron JA-122PC Kurzanleitung

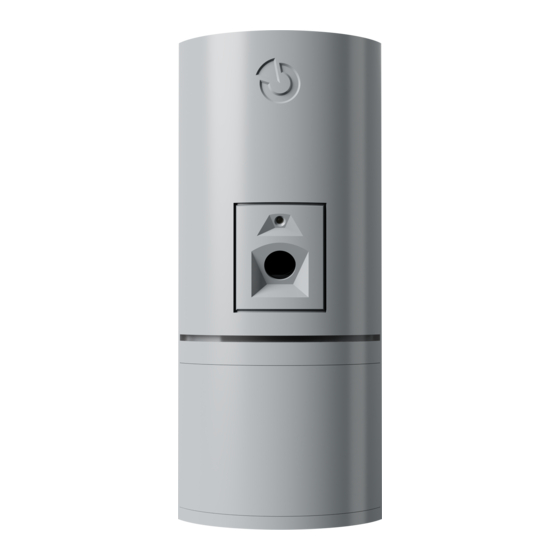

JA-122PC, JA-122PC-GR, JA-122PC-AN Bus kombinierter PIR
Bewegungsmelder mit 90°- Fotoverifikationskamera
Typ: 1PIRCAM2201MP
Dieses Gerät ist eine Komponente des JABLOTRON-Systems. Es
dient zur Erkennung von Personenbewegungen in Gebäudeinnenräumen
und zur visuellen Bestätigung eines Alarms. Die Kamera nimmt Farbfotos
mit einer Auflösung von bis zu 640x480 Pixeln auf. Die Kamera ist mit
einem sichtbaren Blitz ausgerüstet, um Fotos im Dunkeln zu machen. Die
Bilder werden im internen Speicher des Melders gespeichert und dann an
die Anlage weitergeleitet. Von der Anlage aus können sie an
MyJABLOTRON oder AES gesendet werden. Der Melder kann auch auf
Anfrage ein Bild aufnehmen. Der Melder nimmt eine Position im System
ein und sollte von einem geschulten Techniker installiert werden, der über
ein gültiges Zertifikat eines autorisierten Händlers verfügt.
Das Produkt ist mit den Zentralen JA-102K, JA-103K, JA-107K oder
höher kompatibel.
Die Fotoverifikation
Registrierung des Systems bei MyJABLOTRON
oder mit dem
verwendet werden.
Installation
Der Melder kann an der Wand oder in der Ecke eines Raumes installiert
werden. Im Sichtfeld des Melders sollten sich keine Objekte befinden, die
die Temperatur schnell ändern können (z. B. Heizungen) oder sich
bewegen (z. B. über einem
Staubsaugerroboter) oder Haustiere. Es wird nicht empfohlen, den
Melder gegenüber von Fenstern oder an Orten mit starker Luftströmung
zu installieren (in der Nähe von Ventilatoren, Wärmequellen, Auslässen
von Klimaanlagen, unverschlossenen Türen usw.). Vor dem Melder
sollten sich keine Hindernisse befinden, die ihm die Sicht auf den
Sicherungsbereich versperren könnten.
Schalten Sie immer die Stromversorgung des
Systems aus, bevor Sie den Melder an den
Systembus anschließen.

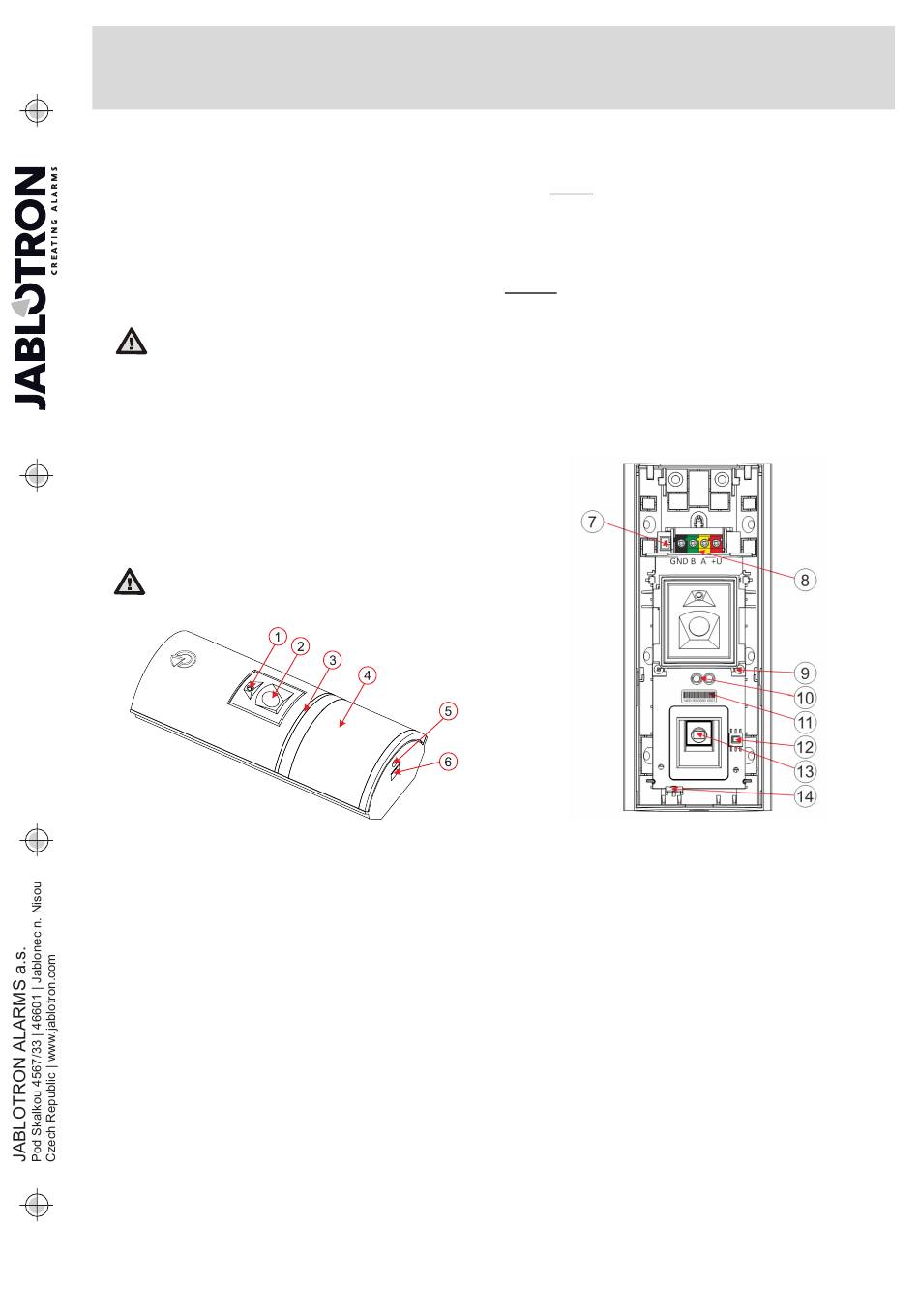

Abb: 1 - Blitz für die Beleuchtung; 2 - Kamera-Linse; 3 - LED-Leuchte;
4 - Linse des PIR-Melders; 5 - Verriegelungsschraube; 6 -
Gehäuses
1. Öffnen Sie das Gehäuse des Melders, indem Sie auf die Falle (6)
drücken. Vermeiden Sie es, den inneren PIR-Sensor (13) zu
berühren - Sie könnten ihn beschädigen.
2. Verlegen Sie die Sicherungsschraube (9). Nehmen Sie die Platine
heraus - sie wird von einer Falle (14) gehalten.
3. Die empfohlene Installationshöhe beträgt 2,5 m über dem Boden.
4. Befestigen Sie den Kunststoffsockel mit Schrauben an der Wand
(vertikal, mit Lasche des Gehäuses nach unten).
5. Setzen Sie die Platine wieder ein und sichern Sie sie mit einer Falle
(14) und einer Verriegelungsschraube (9) und schließen Sie den
BUS-Stecker (8) an.
6. Gehen Sie gemäß der Anleitung für die Montage der Bedienelemente vor.
Grundlegendes Verfahren:
a. Beim Einschalten des Geräts beginnt die gelbe LED-Leuchte (10)
wiederholt zu blinken, um anzuzeigen, dass das Modul nicht in das
System eingebucht wurde.
b. Rufen Sie die F-Link Software auf, wählen Sie die gewünschte
Position auf der Registerkarte Komponentenliste und mit der Taste
Zuordnen schalten Sie den Anlernmodus ein.
c. Klicken Sie auf die Option Bus Anmeldesignal senden, wählen Sie
den Melder JA-122PC aus und bestätigen Sie ihn durch Doppelklick.
Der Melder wird zugewiesen und die gelbe LED-Leuchte (10)
erlischt.
d. Wenn der Melder als erste Kamera PIR zugewiesen ist oder eine
Anlage mit Bedienelementen nicht mit MyJABLOTRON verbunden
ist, zeigt F-Link ein Dialogfenster mit der Frage, ob die
JA-122PC, JA-122PC-GR, JA-122PC-AN
kann erst nach der
anschließenden AES-Dienst
Heizkörper hängende Vorhänge,
Lasche des
Datenübertragung ermöglicht werden soll. Wir empfehlen, diese
Option mit dem Einverständnis des Kunden zu ermöglichen und
dieses Einverständnis
Systemdienstprotokoll zu bestätigen.
Hinweis: Wenn die Übertragung nicht ermöglicht wird, werden die
Bilder im internen Speicher des Melders und der Bedienelemente
gespeichert. Es ist dann nicht möglich, die Fotos an MyJABLOTRON
oder AEZ zu senden.
7. Schließen Sie das Gehäuse des Melders und testen Sie seine
Funktionsfähigkeit.
Hinweise:
− Der Melder kann auch durch Drücken des Sabotageschalters des
Gehäuses (12) dem System zugeordnet werden.
− Der Melder kann auch durch Eingabe seiner Seriennummer in die
F-Link Software dem System zugeordnet werden. Sie finden die
Seriennummer auf dem Aufkleber (11) im Inneren des Melders. Alle
Zahlen unter dem Strichcode müssen eingegeben werden (1400-00-
0000-0001).
− Wenn Sie den Melder aus dem System verlegen möchten, löschen
Sie ihn aus seiner Position in der Zentrale.
8. Um die Norm EN 50131-1 zu erfüllen, muss die Falle des Gehäuses
(6) unter Verwendung der Verriegelungsschraube (5) fixiert werden.
Abb.: 7 - Externer Bus-Stecker; 8 - BUS; 9 - Verriegelungsschraube des
Kameramoduls; 10 - LED-Leuchten; 11 - Seriennummer;
12 - Sabotageschalter; 13 - PIR-Sensor; 14 - Arretierlasche
Interne Einstellungen des Melders
Die Einstellungen können unter Verwendung der F-Link Software
vorgenommen werden. Verwenden
Komponentenliste die Option Einstellungen auf der Position des
Melders, um ein Dialogfenster zu öffnen, in dem Sie die Einstellungen
konfigurieren können (* Standardeinstellungen):
LED-Leuchten-Anzeige: *Eingeschaltet; ermöglicht die Aktivierung
der Anzeige der Bewegungserkennung außerhalb des Servicestatus.
PIR-Immunitätsstufe:
Fehlalarmen. Die *Standardstufe kombiniert grundlegende Immunität mit
einer schnellen Reaktion. Die Stufe Erhöht bietet eine höhere
Immunitätsstufe, aber die Reaktion des Melders ist langsamer.
Aufnehmen von Fotos während eines Alarms: Ohne Blitz, *Mit Blitz
Intensität des Blitzes:
aufgenommene Szene überbelichtet ist (z. B. in einem kleinen Raum),
kann die Blitzintensität verringert werden. Für größere Räume kann sie
erhöht werden. Hinweis: Wenn in einer Montage mehrere Melder
vorhanden sind, die gleichzeitig mit hoher Blitzintensität fotografieren
können (z.B. bei PG-Aktivierung), besteht die Gefahr einer hohen
Stromaufnahme des Busses, was zu einem kurzfristigen Busausfall
führen kann. Es wird daher empfohlen, den gesamten Verbrauch zu
prüfen und zu berechnen.
Voralarm-Fotos senden: Diese Option ist nicht verfügbar, wenn die
Fotoqualität Extended LQ gewählt wurde, da die Größe des Fotos mehr
als doppelt so groß ist und daher die Übertragungszeit länger ist. Wenn
dieser Parameter eingeschaltet ist, sendet der Melder Fotos, auch wenn
der Melder mit wiederholter oder bestätigter Reaktion konfiguriert ist und
1 / 3
mit seiner Unterschrift
Sie auf der Registerkarte
Bestimmt die Immunität
Niedrig, *Mittel, Hoch -
MMP55504
