jablotron JA-161PB Kurzanleitung

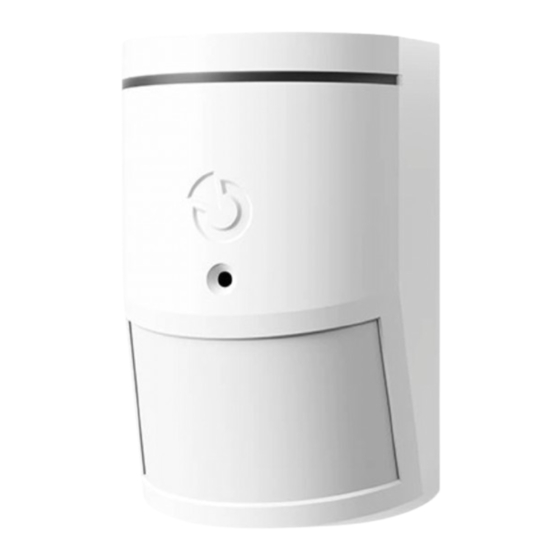

JA-161PB Funk kombinierter Bewegungs- und Glasbruchdetektor
Dieses Dokument wurde maschinell aus dem englischen Original übersetzt. Bei
Unklarheiten oder Zweifeln beziehen Sie sich bitte auf die ursprüngliche Ausführung
des Dokuments. Bei Fehlern oder weiteren Fragen wenden Sie sich bitte an den
Technischen Support (die Kontaktdaten finden Sie am Ende dieses Dokuments).
Das Produkt ist eine drahtlose Komponente des JABLOTRON-Systems. Es
wird für die Erkennung von Personenbewegungen im Gebäudeinneren und für
die Erkennung von Glasbruch in Gebäuden verwendet. Es enthält zwei
unabhängige Melder (es nimmt 2 Positionen in der Zentrale ein). Er verwendet
einen PIR-Melder, um die Bewegung zu erkennen, und einen GBS-Melder, um
den Bruch von Glasflächen zu erkennen. Der GBS-Alarm wird anhand von
Änderungen des Luftdrucks und der charakteristischen Geräusche von
zerbrechendem Glas ausgewertet. Der Melder muss von einem geschulten
Techniker mit einem gültigen Zertifikat von Jablotron installiert werden. Das
Gerät ist mit den Zentralen JA-152KRY, JA-102K, JA-103K, JA-107K
kompatibel.
Montage
Achten Sie bei der Montage darauf, dass sich keine Hindernisse im Blickfeld
des Melders befinden, wie z.B:
− Gegenstände, die die Temperatur schnell ändern (Elektroherd,
Verbrauchsgeräte für Gas usw.)
− Objekte, die sich bewegen (z.B. wehende Vorhänge über der Erwärmung,
Staubsaugerroboter)
− keine Hindernisse, die die Sicht auf den Sicherungsbereich versperren
− sich bewegende Haustiere
Wir raten davon ab, den Melder zu installieren:
− gegenüber den Fenstern oder Scheinwerfern
− an Orten, an denen Luft strömt (Belüftung, Klimaanlage, Lüftungsschlitze,
undichte Türen usw.)
− in der Nähe von Luftauslässen, Ventilatoren oder anderen Quellen von
Luftdruckänderungen oder intensiven Geräuschen
− in einem Sicherungsbereich, in dem es Quellen von Erschütterungen oder
Anprall gibt

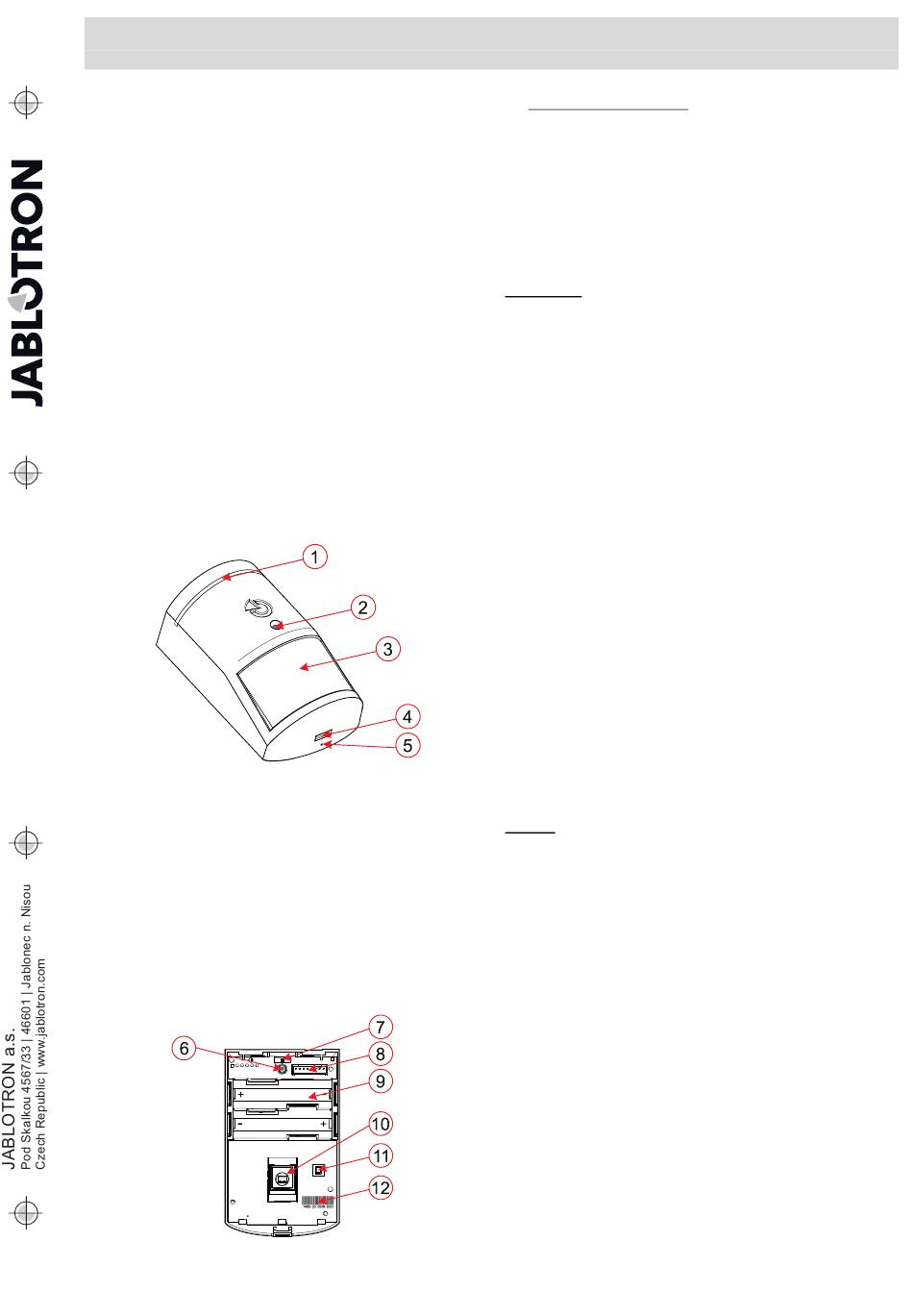

Abb. 1: Beschreibung der externen Teile des Produkts
1 – LED-Anzeige; 2 – GB-Sensor; 3 – PIR-Linse;
4 – Deckelverriegelung; 5 – Bohrung für Verriegelungsschraube
1. Öffnen Sie den Melder unter Verwendung der Deckelverriegelung (4). Berühren
Sie nicht den PIR-Sensor im Inneren (10) - er könnte beschädigt werden.
2. Lösen Sie die im hinteren Deckel befindliche Platine, indem Sie auf die
Platinenverriegelung (7) oben am hinteren Teil drücken.
3. Die empfohlene Installationshöhe beträgt 2,2-2,5 m über dem Boden.
4. Schrauben Sie den hinteren
Deckelverriegelung nach unten). Um zu erkennen, dass der Melder von der
Oberfläche abgerissen wird, verwenden Sie die Abrisslöcher im ovalen Teil des
hinteren Deckels, um diesen ebenfalls festzuschrauben.
5. Setzen Sie die Leiterplatte wieder ein und verriegeln Sie sie mit der
Verriegelung (7). Legen Sie die Batterien in die Batteriehalterung (9) ein.
Achten Sie darauf, dass die Batterien mit der richtigen Polarität eingelegt
werden. Schließen Sie den Deckel des Melders, rasten Sie in die
Deckelverriegelung (4) ein
Verriegelungsschraube.
Abb. 2: Beschreibung der internen Teile des Produkts
6 – LED-Anzeige; 7 – PCB-Verriegelung; 8 – Stecker für GBS;
9 – Batteriehalterung; 10 – PIR-Sensor; 11 – Sabotageschalter;
12 – Seriennummer
JA-161PB
Teil an die Wand (vertikal,
und sichern Sie ihn mit
6. Gehen Sie entsprechend der Anleitung zur Montage des Bediengeräts vor.
Grundlegende Vorgehensweise:
a. Die Zentrale muss ein bereits zugewiesenes JA-11xR Funkmodul
enthalten.
b. Rufen Sie die F-Link Software auf, wählen Sie die gewünschte
Position auf der Registerkarte Reiter Geräte und starten Sie den
Anmeldemodus, indem Sie auf die Option Zuordnen.
c. Legen Sie die Batterien in die Batteriehalterung (9) ein; achten Sie
auf die richtige Polarität. Ein Signal wird an die Zentrale gesendet,
und der Melder wird der gewählten Position zugeordnet.
7. Schließen Sie den Deckel des Melders und testen Sie seine
Funktionsfähigkeit.
8.
Schalten Sie die Parameter des Geräts gemäß dem Bereich Interne
Einstellungen scharf.
:
Anmerkungen
− Wenn Sie das Gerät der Zentrale zuordnen wollen, nachdem Sie bereits
Batterien eingelegt haben. Nehmen Sie dann zunächst die Batterien
heraus und drücken Sie mehrmals den Sabotageschalter (11), um die
gesamte Energie der Kondensatoren auszuladen. Danach können Sie
das Gerät zuordnen, indem Sie die Batterien wie gewohnt einlegen.
− Sie können den Melder zuordnen, indem Sie die Seriennummer (12) in
die F-Link Software (oder ein Lesegerät für Strichcodes) eingeben. Geben
Sie alle Ziffern unterhalb des Barcodes ein (1400-00-0000-0001).
− Wenn Sie den Melder aus dem System verlegen möchten, löschen Sie
ihn von seiner Position in der Zentrale. Falls nur der GBS-Teil verlegt wird,
bleibt der PIR funktionsfähig.
− Um die Norm EN 50131-2-4 zu erfüllen, muss die Verriegelung des
vorderen Deckels (4) mit der mitgelieferten Verriegelungsschraube (5)
gesichert werden.
Kommunikation des Melders mit dem
Der Melder ist mit einer bidirektionalen asynchronen Kommunikation
ausgerüstet. Der Grund dafür ist die Bequemlichkeit bei möglichen
Änderungen in der internen Einrichtung (wie bei BUS-Meldern), gleichzeitig
wird aber auch die Lebensdauer der Batterie im normalen Betrieb
berücksichtigt.
Wenn der Melder der Zentrale zugeordnet ist, arbeitet er im sogenannten
beschleunigten 90-Sekunden-Modus, bis der Errichtermodus beendet wird
(bis zu 24 h). Der Melder führt alle 90 s eine Prüfung durch, um zu
überwachen, ob die Zentrale im Servicemodus verbleibt, ob neue
Einstellungen vorgenommen werden müssen oder ob die LED-Leuchte
während eines Gehversuchs Bewegung anzeigt.
Im normalen Betriebsmodus kommuniziert der Melder periodisch mit der
Zentrale, und zwar 1x alle 20 Minuten. Daher kann es bis zu 20 Minuten
dauern, bis der Melder merkt, dass die Zentrale in den Errichtermodus
geschaltet wurde oder dass er Änderungen an den internen Einstellungen
gespeichert hat. Diese Zeitspanne kann verkürzt werden, indem Sie den
Melder auslösen und ihn dadurch sofort in den beschleunigten 90-Sekunden-
Modus schalten (vor den Melder treten, ihn öffnen = Auslösen des
Sabotagekontakts).
Wichtig!
Sie müssen nicht 90 s (oder 20 Minuten) warten, bis der Melder eine
Verbindungsanfrage zum Speichern der in den internen Einstellungen
vorgenommenen Änderungen bestätigt. Die Zentrale merkt sich solche
Änderungen und überträgt
Kommunikationssitzung an den Melder.
Eigenschaften
Öffnen Sie die F-Link Software, gehen Sie auf den Reiter Geräte. Klicken
Sie auf die Option Interne Einstellungen an der Position der Sirene, um ein
Dialogfenster zu öffnen, in dem Sie die folgenden Optionen scharfschalten
können: (* kennzeichnet Standardeinstellungen).
der
PIR Immunitätsstufe: Bestimmt die Immunität gegen Fehlalarme. Die Stufe
Standard* kombiniert eine grundlegende Immunität mit einer schnellen Reaktion.
Die Stufe Hoch bietet eine höhere Immunität, aber die Reaktion des Melders ist
langsamer.
Glasbruch-Empfindlichkeit:
Druckänderungen fest, die mit einem Schieberegler einstellbar ist.
Betriebsart: Smartwatch* ist eine Einstellung, die für die ständige Überwachung
von Bewegungen im Sicherungsbereich gedacht ist. Wenn eine ständige
Bewegung erkannt wird, werden alle 20 s drei Reports gesendet. Der nächste
Report wird dann nach 2 Minuten gesendet. Wenn der Melder 10 Minuten lang
keine Bewegung erkennt, wird wieder der Modus mit drei Reports alle 20 s
verwendet.
Der andere verfügbare Modus des Melders ist das Intervall von einer Minute*.
Wenn der Melder eine Bewegung erkennt, sendet er einen Report und wird für 1
Minute in den Schlafmodus geschaltet. Nach Ablauf von 1 Minute wacht der Melder
auf und bleibt aktiv, bis er erneut durch eine Bewegung ausgelöst wird. Die
Einstellungen bleiben auch nach dem Auswechseln der Batterien erhalten.
1 /2
TYP: 5PIRGBS2306MB
System
sie bei der nächsten periodischen
Legt die Empfindlichkeit
MMB20603
gegenüber
