jablotron JA-180W Installationshandbuch

JA-180W kombinierter Funkmelder PIR + MW
Das Produkt ist eine Funkkomponente des Jablotron Systems. Es
dient zur Raumdetektion von Bewegungen von Personen in
Innenbereichen von Gebäuden. Dank der Kombination der PIR und der
Mikrowellendetektion (weiter nur MW) ist der Melder gegen Fehlalarme
in hohem Maße resistent. Der Melder überwacht wie ein klassischer
PIR Melder. Bei der Erfassung einer Bewegung im überwachten Raum
wird der MW Melder aktiviert, der die vorherige PIR Aktivierung
bestätigt. Erst dann wird der Alarm an die Systemzentrale verschickt.
Installation
Der Melder sollte durch einen geschulten Techniker mit einem
gültigen Zertifikat des Herstellers montiert werden. Der Melder kann an
der Wand oder in der Ecke eines Raumes montiert werden. Vor dem
Melder dürfen sich keine Hindernisse, die sein Blickfeld beeinträchtigen
befinden und er darf nicht in der Nähe von Metallgegenständen
installiert werden (Beeinträchtigung der Funkkommunikation und des
Mikrowellenfeldes).

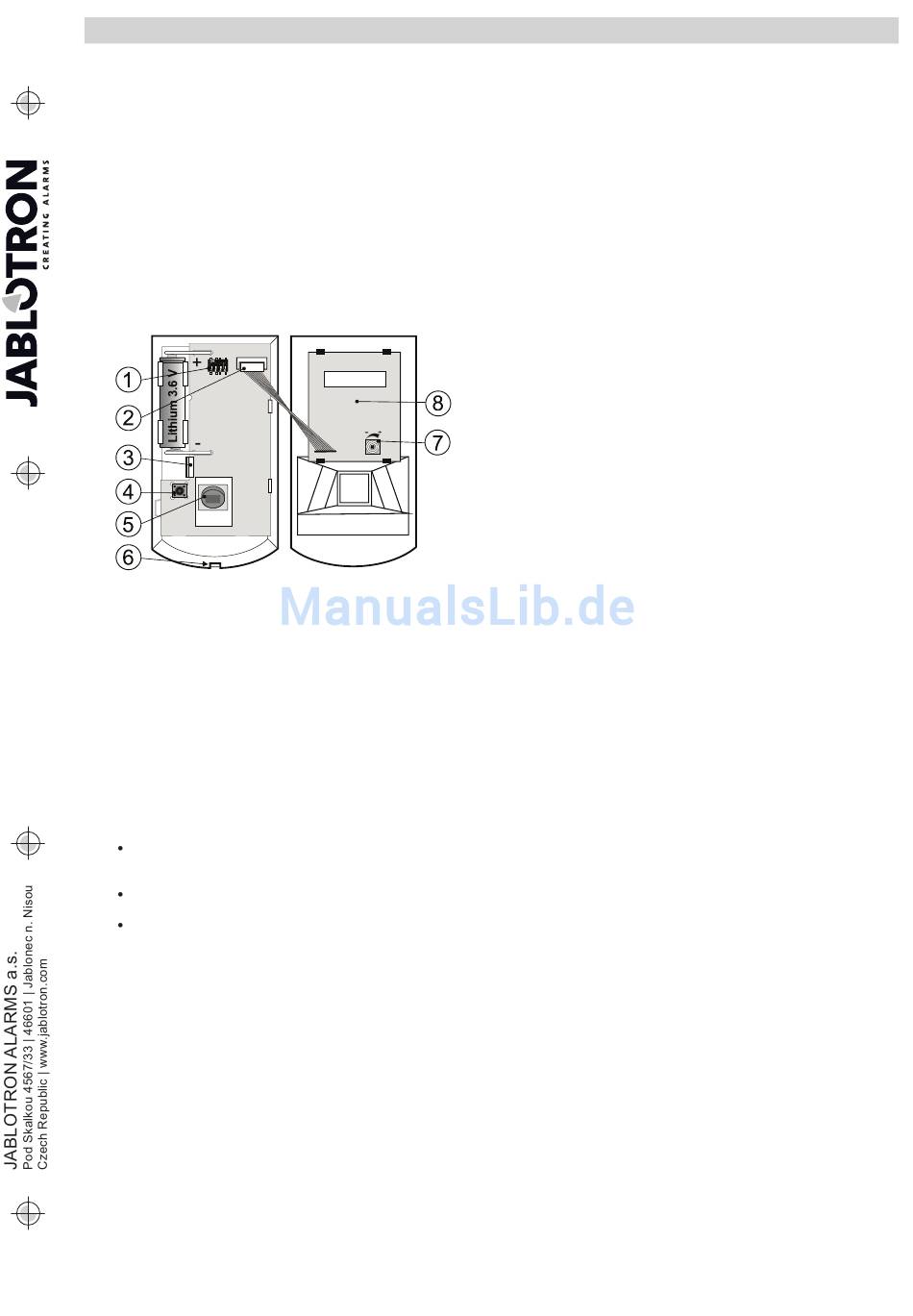

Abbildung: 1. DIP Umschalter der Meldercharakteristik; 2. Steckverbindung;
3. Clip; 4. Sabotagekontakt der Abdeckung; 5. PIR Sensor; 6. Clip der
Abdeckung; 7. Einstellung der MW Sensibilität MW; 8. Mikrowellenmelder
1. Öffnen Sie die Abdeckung des Melders (durch Drücken des Clips
6) und entfernen Sie die Leiterplatte – diese wird vom Clip 3 im
Inneren gehalten. Berühren Sie nicht den PIR Sensor.
2. Drücken Sie die Öffnungen für die Schrauben im hinteren
Kunststoffteil ein (mindestens eine Schraube sollte sich im
Segment der Detektion von Sabotageeingriffen befinden)
3. Schrauben Sie den hinteren Kunststoffteil in einer Höhe von ca.
2,5 m über dem Boden fest (senkrecht, Clip der Abdeckung nach
unten)
4. Legen Sie die Leiterplatte wieder ein (mit dem Sensor in Richtung
des Clips der Abdeckung)
5. Die Batterie sollte getrennt und die Abdeckung geöffnet bleiben.
Richten Sie sich weiter nach dem Installationshandbuch der
Zentrale (des Empfängers). Grundlegende Vorgehensweise:
Schalten Sie die Zentrale in den Servicemodus um und
schalten Sie durch Drücken der Taste 1 den Einlernprozess
ein
Legen Sie die Batterie in den Melder ein – dadurch wird er
eingelernt
Beenden Sie den Einlernprozess mit der Taste #
6. Setzen Sie die vordere Abdeckung auf den Melder auf bis der Clip
(6) einrastet. Der Clip kann mit der gelieferten Schraube gesichert
werden.
7. Nach dem Anschluss der Batterie benötigt der Melder ca. 3
Minuten zur Stabilisierung. Für diese Dauer leuchtet die rote
Signallampe dauerhaft.
Anmerkungen:
Wenn Sie den Melder erst danach im Empfänger einlernen, der
bereits mit einer Batterie bestückt war, trennen Sie zuerst beide,
drücken Sie dann den Abdeckungskontakt und lassen ihn wieder los
(die Restenergie wird entladen) und führen Sie erst dann den
Einlernvorgang durch.
Der Melder kann auch durch die Eingabe der letzten acht Nummern
des Strichcodes im Melder in das System eingefügt werden.
Um die Norm EN 50131-2-4 einzuhalten muss der Clip der
Abdeckung (6) mit der gelieferten Schraube gesichert werden.
Einstellschalter
Umschalter 1: DEL / INS legt fest ob sich der Melder an einem
Zugangsweg zum Haus
Ausgangsverzögerung hat - Position OFF. In der Position ON löst der
Melder eine sofortige Reaktion der gesicherten Zentrale aus. Der
Umschalter macht nur bei der Verwendung mit einer Jablotron Zentrale
JA-180W kombinierter Funkdetektor PIR + MW
befindet und eine Ein-
mit eingestellter Reaktion NATUR Sinn. Wenn in der Zentrale des
Melders eine andere Reaktion eingestellt ist, oder Sie einen Melder mit
einem JA-182N oder JA-180N Empfänger verwenden macht die
Einstellung keinen Sinn.
Umschalter 2: PIR NORM / HIGH legt die Stabilitätsstufe des PIR
Teiles des Melders gegen Fehlalarme fest. Die Position OFF kombiniert
eine gute Stabilität des PIR mit einer schnellen Reaktion. Die Position
ON hebt die Stabilität des PIR Sensors zu Lasten der Schnelligkeit an
(wird bei problematischen Installationen angewandt).
Umschalter 3: MW NORM / HIGH legt den Zeitintervall fest, für den
der Mikrowellenmelder nach der Aktivierung des PIR Teiles aktiv sein
wird. Position OFF – 1 Sekunde, ON – 2 Sekunden. In der Position ON
kann sich die Lebensdauer der Batterie durch die häufige Aktivierung
des Melders verkürzen.
Umschalter 4: MW NORM / TEST. Die Position OFF ist die normale
Funktion des Melders. Der MW Melder wird nur bei der PIR Aktivierung
eingeschaltet. In der Position ON arbeitet der MW Melder laufend (ohne
notwendige PIR Aktivierung). Der Zeitintervall der Aktivierung hängt
vom Umschalter Nr. 3 ab. Funktion nur für den Test des
Abdeckungsbereiches im Mikrowellenfeld.
Test und Einstellung des Melders
Für die Dauer von 15 Minuten nach dem Schließen der Abdeckung
zeigt der Melder jede Aktivierung über die Signallampe an. Die
Aktivierung des PIR Melders wird durch ein kurzes Aufblinken der
Signallampe angezeigt, die Aktivierung des MW Melders wird durch
ein längeres Aufblinken der Signallampe (ca. 2 Sekunden)
angezeigt.
Damit der Melder richtig funktioniert muss die Reichweite der MW
des Melders eingestellt werden. Beim Einstellen und dem Test der
Reichweite schalten Sie den Umschalter Nr. 4 in die Position ON. Die
Reichweite kann mit dem Potenziometer 7 in einem Bereich von 1 m
bis 20 m eingestellt werden. Bei der Einstellung der MW muss damit
gerechnet werden, dass dieser Melder auch Bewegungen hinter festen
Hindernissen aus nicht metallischen Materialien (hinter Wänden u.ä.)
erfassen kann. Deswegen sollte die Reichweite der MW so eingestellt
werden, damit diese nicht über das Sichtfeld des PIR Melders hinaus
geht. Schalten Sie den Umschalter Nr. 4 nach der Einstellung in die
Position OFF um.
Nach 15 Minuten ab der Schließung der Abdeckung geht der Melder
in den Standardmodus über. Wenn er eine Bewegung verzeichnet (PIR
und nachfolgende MW Bestätigung), informiert er die Zentrale und
reagiert weitere 5 Minuten auf keine Bewegungen (Sensorschlaf).
Nach dem Ablauf dieser Zeitspanne schaltet sich der Sensor ein und
überwacht laufend den Raum bis zu einer weiteren Detektion einer
Bewegung im Raum usw.
Batterietausch im Melder
Das Produkt kontrolliert den Batteriezustand und wenn diese zu
schwach wird, informiert es den Benutzer (eventuell auch den
Servicetechniker). Der Melder funktioniert weiterhin und zeigt
Bewegungen noch dazu durch ein kurzes Aufblinken der Signallampe
an. Wir empfehlen einen Tausch der Batterie innerhalb von 2 Wochen.
Der Batterietausch wird durch einen Techniker im Servicemodus
durchgeführt. Nach dem Batterietausch benötigt der Sensor ca. 60
Sekunden zur Stabilisierung - seine Signallampe leuchtet dauerhaft.
Wenn diese erlischt, testen Sie die Funktion des Melders.
Wenn in den Melder eine schwache Batterie eingelegt wird, wird
seine Signallampe für ca. 1 Minute blinken. Dann nimmt der Melder
seine Funktion auf, er wird jedoch eine leere Batterie melden.
Werfen Sie alte Batterien nicht in den Hausmüll, sondern geben Sie
diese an einer Sammelstelle ab.
Entfernung des Melders aus dem System
Das System meldet einen eventuellen Verlust des Melders. Falls Sie
diesen absichtlich demontieren, müssen Sie diesen auch in der Zentrale
löschen. Mehr siehe in der Anleitung der Systemzentrale.
