jablotron JA-157P Installation

Zweizonen-Bewegungsmelder für den Außenbereich JA-157P - Vorhang

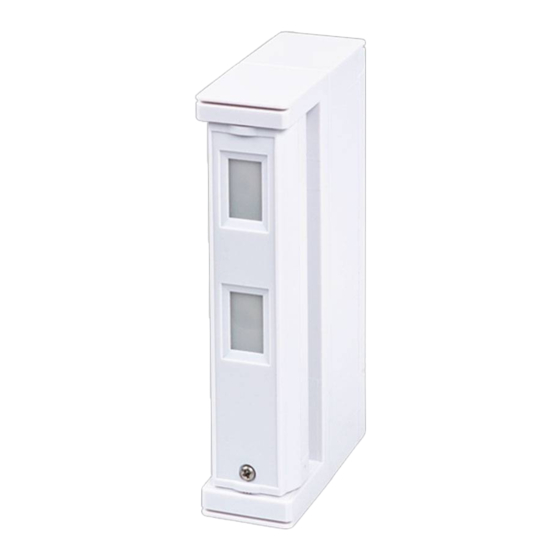

Der Funkbewegungsmelder für den Außenbereich JA-157P mit
Vorhanglinse erfasst menschliche Bewegungen außerhalb eines
Gebäudes. Es handelt sich um einen Zweizonen-Bewegungsmelder
von Optex für den Außenbereich mit einem Erfassungswinkel von
nur 5°. Damit eignet er sich besonders zur Überwachung kleiner
Flächen wie z.B. Balkone, französische Türen, Terrassen usw.
Er verfügt über einen mit dem System JABLOTRON 100
kompatiblen Sender. Der Melder ist mit Optik mit zwei Strahlen mit
hoher Immunität gegen Fehlalarme und Erkennung kleiner Tiere
ausgerüstet. Der Melder hat eine Anti-Masking-Funktion zum Schutz
gegen Abdecken seines Sichtfelds. Der Melder ist mit drei
Schutzkontakten (Sabotagekontakten) ausgestattet, einem an der
Erfassungseinheit und zwei an der Sendeeinheit, die ein Öffnen oder
gewaltsames Entfernen des Melders sofort melden.
zur Montage durch einen geschulten Techniker mit einem gültigen
Jablotron Zertifikat bestimmt.
Positionierung und Installation des Melders
Bei der Wahl eines geeigneten Installationsortes für den Melder
beachten Sie folgende Anweisungen:
der Melder sollte an einer senkrechten Wand befestigt
werden
der Melder sollte 0,8 - 1,2 m über dem Boden angebracht
werden
Bewegungen werden am besten erfasst, wenn sich die
Erfassungsbereiche überschneiden
im Sichtfeld des Melders sollten sich keine anderen
beweglichen Objekte befinden (Büsche, Bäume, hohes
Gras usw.), vermeiden Sie auch direkte Einwirkung starker
Lichtquellen (Sonne).
Installationsablauf des Melders
Der Melder besteht aus zwei
1.
Teilen: der Erfassungseinheit
(1) und der Sendeeinheit (2),
in der sich der Sender
befindet. Die Anordnung der
Einheiten kann je nach
Position des Melders
verändert werden. Stanzen Sie
in der Sendeeinheit des
Melders Löcher für die Kabel
aus, je nachdem, welche
Anordnung Sie gewählt haben (auf dem Kunststoffgehäuse sind zu
diesem Zweck Löscher markiert).
1
4
3
10
4
2
Abb. 2: Aufbau des Melders: 1 - Gehäuse der Sendeeinheit,
2 - Schutzkontakt der Sendeeinheit, 3 - Deckel der Sendeeinheit,
4 - Schwammdichtung, 5 - Gehäuserückseite der Erfassungseinheit,
6 - Erfassungseinheit, 7 - ausziehbarer Fixierdeckel, 8 - Deckel der
Erfassungseinheit, 9 - Linsen des Melders,
10 - Sicherungsschraube der Erfassungs- und Sendeeinheit
Schrauben Sie die Schraube
2.
Erfassungseinheit (8) ab. Die Erfassungseinheit ist mit einer
gezahnten Plastiklasche (7) fixiert, die nach oben gedrückt werden
kann. Entfernen Sie dann die gesamte Elektronik (6), indem Sie
den oberen Teil der Plastiklasche
abgewinkelten Teil zu sich ziehen. So machen Sie die Löcher für
Zweizonen-Bewegungsmelder für den Außenbereich JA-157P - Vorhang
Der Melder ist nur
Abb. 1
5
6
8
7 10
des Deckels (10)
abwinkeln und
die Installation zugänglich, die sich auf der Gehäuserückseite der
Erfassungseinheit befinden.
Hinweis: Berühren Sie die Sensoroberflächen der Melder
3. Ziehen Sie die Kabel durch das ausgestanzte Loch in die
Sendeeinheit.
4. Befestigen Sie die Erfassungs- und Sendeeinheit mit den
mitgelieferten Schrauben an der Wand (achten Sie auf die korrekte
Ausrichtung - diese ist mit einem nach oben zeigenden Pfeil auf
dem Kunststoff markiert).
5. Befestigen Sie das Elektronikmodul mit den mitgelieferten
selbstklebenden Plastikstiften an der Unterseite der Sendeeinheit.
Platzieren Sie das Modul möglichst weit oben. Die Antenne des
Moduls muss nach oben zeigen. Die untere Schraube, mit der der
Kunststoffsockel an der Wand befestigt ist, muss sichtbar sein. So
vermeiden Sie mögliche Interferenzen mit der Antenne, die den
Erfassungsbereich verringern.
6. Verdrahten Sie die Melderteile (die Anschlüsse können nicht
verwechselt werden).
7. Komplettieren Sie den Melder
Einschalten und Anlernen des Melders
Nach dem erfolgreichen Zusammenbau des Melders und seiner
Befestigung an der gewünschten Stelle muss der Melder im System
wie folgt zugeordnet werden.
a. Die Zentrale muss das Funkmodul JA-110R enthalten.
b. In dem Reiter Komponentenliste des Programms F-Link
wählen Sie die gewünschte Position und mit der Taste Anlernen
schalten Sie den Anlernmodus ein.
c. Legen sie die Batterien ein (auf richtige Polarität der Batterie
achten). Nach dem Einlegen der Batterie in den Sender wird ein
Anlernsignal an die Zentrale gesendet und der Melder wird an
der gewählten Position angelernt.
Verwenden Sie nur eine CR123A 3 V Lithiumbatterie. Das System
reagiert auf die Aktivierung des Sensors entsprechend der Einstellung
mit dem Programm F-Link / Einstellungen / Komponentenliste /
Reaktion.
Abb. 3.: Funksender: 1 – Klemmleiste, 2 – DIP Schalter zum Einstellen des
Verhaltens (werkseitige Einstellung – die Funktionen der DIP-Schalter sind
an der Abbildung dargestellt), 3 – Freigabe für externen Schutzkontakt,
4 – Batteriehalter, 5 - Freigabe für externe Antenne, 6 – Anschluss für
9
Bei Bedarf kann der Sender um die externe Antenne AN-80 oder
AN-81 ergänzt werden, die am Anschluss (6) angeschlossen wird und
der DIP-Schalter (5) wird geöffnet.
Einstellen des optischen Teils
Am Melder kann ein Erfassungsbereich von 5 m oder 2 m
eingestellt werden. Drehen Sie hierzu an der Linse an der Unterseite
des Melders (näher zur Mitte des Deckels). Die Linse ist so geformt,
dass ihr hervorstehender
Erfassungsbereich
abdeckt, wenn sie
wieder in den
Kunststoffsockel
eingesetzt wird
(siehe Abb. 4).
Drehen Sie nicht
der
an der oberen
Linse!
den
Abb. 4: Kennlinie 5m und 2m
1
nicht
N.C. N.O.
Status (INP) Puls (INP)
AUX = Störung AUX = Masking
Nicht verwendet
Die Werkseinstellungen sind fett gedruckt.
externe Antenne
Teil den von Ihnen gewählten
MMY52601
