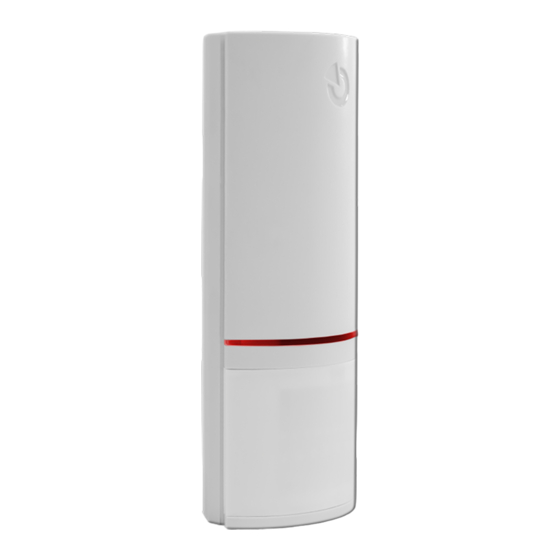

JA-162PW/JA-162PW (G) Dualer drahtloser PIR- & MW-Bewegungsmelder
Dieses Produkt ist eine drahtlose Komponente des Systems JABLOTRON
100+. Es wurde zur Erkennung von menschlichen Bewegungen in Gebäuden
entwickelt. Dank der kombinierten PIR- und Mikrowellenerkennung (MW) wird
eine hohe Immunität gegenüber Fehlalarmen erreicht. Der Melder funktioniert
wie ein klassischer PIR-Melder. Wenn jedoch die PIR-Komponente
Bewegungen in einem geschützten Bereich erkennt, wird die MW-
Komponente aktiviert und bestätigt die vorherige PIR-Aktivierung. Erst dann
wird ein Alarm ausgelöst und an die Zentrale gesendet. JA-162 PW verfügt
über eine weiße Linse, die standardmäßig und entsprechend der Norm
immun gegenüber weißem Licht ist (bis zu 6000 Lux). Der Melder
JA-162PW (G) mit einer grauen Linse weist eine erhöhte Immunität
gegenüber weißem Licht auf und liegt weit über den in der Norm festgelegten
Anforderungen (bis zu 10000 Lux). Diese Linse trägt dazu bei, Fehlalarme zu
reduzieren, die beispielsweise durch Autoscheinwerfer, die untergehende
Sonne, einen Blitzschlag oder reflektierende Oberflächen verursacht werden
können. Die Immunität gegenüber Fehlalarmen kann auf zwei Stufen
eingestellt werden: PIR und MW. Der Melder funktioniert über eine
Impulsreaktion (er zeigt nur seine Aktivierung an) und nimmt eine einzelne
Position im System ein. Dieser Melder sollte von einem geschulten Techniker
mit einem gültigen Zertifikat, das von einem autorisierten Händler ausgestellt
wurde, installiert werden. Dieses Gerät ist nur mit JA-103K, JA-107K und
neueren Zentralen kompatibel.
Installation
Angesichts des Prinzips und der Erkennungseigenschaften des MW-
Melders erzielen Sie die besten Ergebnisse, wenn Sie den Melder in einer
Raumecke installieren. Es sollten sich keine herumlaufenden Tiere oder sich
bewegende Objekte im Sichtfeld des Melders befinden (z.B. sich bewegende
Vorhänge über der Heizung). Auch sollten sich keine Objekte vor dem Melder
befinden, die die Sicht behindern können und er sollte auch nicht in der Nähe
metallischer
Objekte
installiert
beeinträchtigen). Es sollten auch nicht zwei oder mehr Melder in einem
Bereich installiert werden, da die MW-Transmitter sich gegenseitig
beeinträchtigen könnten.
1
2
3
4
5
6
7
4 0 0 - 0 0 - 0 0 0 0 - 0 0 0 1
8
9

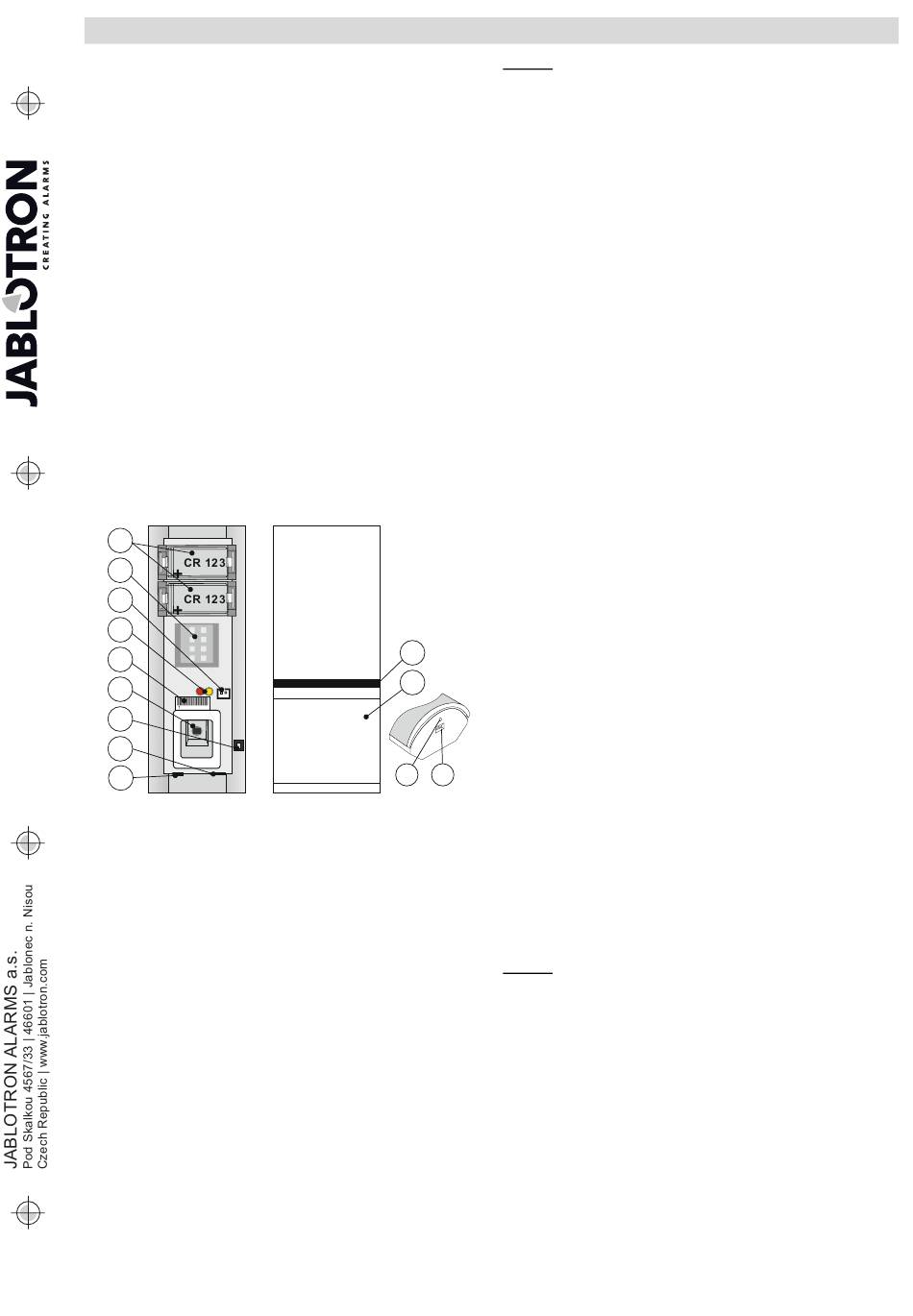

Abb. 1: 1 – Batteriehalter; 2 – MW-Sensor; 3 – Externer Sabotagestecker JA-191PL;
4 – Statusanzeigen des Melders; 5 – Produktionscode; 6 – PIR-Sensor; 7 – Sabotagekontakt;
8 – Antenne; 9 – PCB-Kontakt; 10 – Lichtleiter; 11 – PIR-Linse des Melders; 12 – Loch für die
Arretierungsschraube; 13 – Deckellasche
1.
Öffnen Sie die Abdeckung des Melders, indem Sie auf die Lasche
drücken (13). Berühren Sie dabei innen nicht den PIR-Sensor (6) – Sie
könnten ihn beschädigen.
2.
Entnehmen Sie die PCB – sie wird von Kontakten gehalten (9) am
unteren Teil des Gehäuses.
3.
Durchbohren Sie die dafür vorbereiteten (1) Löcher für die Schrauben
und das Kabel in der Kunststoffbasis. Die empfohlene Installationshöhe
des Melders beträgt 2,5 m über dem Boden. Zur vollen Nutzung der
Sabotageerkennung sollten Sie das Schraubenloch mit der perforierten
Umrandung verwenden.
4.
Setzen Sie die BCB wieder ein und fahren Sie entsprechend der
Installationsanleitung der Zentrale fort. Grundlegende Vorgehensweise:
a.
Die Zentrale muss mit einem Funkmodul des Typs JA-11xR
ausgestattet sein.
b.
Wählen Sie in F-Link die gewünschte Position in der Registerkarte
Geräte aus und starten Sie den Anmeldemodus, indem Sie auf
Anmelden klicken.
c.
Beim Einlegen der ersten Batterie beginnt eine (1) gelbe LED zu
blinken. Erst nach dem Einlegen der zweiten Batterie wird ein
Anmeldesignal gesendet und der Melder an einer ausgewählten
Position angemeldet. Achten Sie beim Einlegen der Batterien auf
die richtige Polarität.
d.
Darauf folgt eine Stabilisierungsphase des Melders (diese kann bis
zu drei Minuten dauern), die durch ein (4) rot leuchtendes Licht
angezeigt wird.
5.
Schließen Sie die Abdeckung des Melders. Bitte beachten Sie die
Vorschriften
und
schrauben
Arretierungsschraube fest (12).
6.
Die Einstellungen können im Abschnitt Interne Einstellungen des
Melders angepasst werden.
JA-162PW/JA-162PW (G)
werden
(sie
können
das
MW-Feld
10
11
12
13
Sie
die
Abdeckung
mit
Hinweise:
Sie können auch den Melder beim System anmelden, indem Sie seinen
Produktionscode in das F-Link-Programm eingeben. Die Seriennummer
finden Sie auf einem Etikett mit einem Strichcode im Melder (4). Alle
Zahlen müssen eingegeben werden (Beispiel: 1400-00-0000-0001).
Wenn Sie den Melder aus dem System entfernen möchten, löschen Sie
ihn von seiner Position in der Zentrale.
Interne Einstellungen des Melders
Die internen Einstellungen des Melders können in der Registerkarte
Geräte in F-Link eingerichtet werden. Verwenden Sie die Schaltfläche
Interne Einstellungen an derselben Position wie den Melder, um ein
Dialogfenster zu öffnen, in dem Sie folgende Einstellungen vornehmen
können (Werkseinstellungen sind mit * gekennzeichnet):
PIR-Immunitätsstufe:
Fehlalarmen. Standard * kombiniert eine grundlegende Immunität mit einer
schnellen Sensorreaktion. Die erhöhte Immunität hat eine stärkere Immunität
mit einer langsameren Reaktionszeit.
MW-Immunitätsstufe: bestimmt das Niveau der Analyseleistung durch den
MW-Bewegungsmelder. Standard * kombiniert eine grundlegende Immunität mit
einer schnellen Sensorreaktion. Die erhöhte Immunität hat eine stärkere Immunität
mit einer langsameren Reaktionszeit.
MW-Empfindlichkeit: 100% *, 75%, 50%, 25%. In einigen Fällen kann die
Mikrowellenerkennung Bewegungen hinter festen Hindernissen wie Wänden,
Glasscheiben, Rigipswänden usw. erkennen. Wir empfehlen, einen Test im
Testmodus (MW) durchzuführen und im Falle unerwünschter Auslöser die
Empfindlichkeit nach und nach zu verringern.
MW-Aktivierung: Alle scharf* / Vollständig / Immer / Nie. Standardmäßig
wird die vom MW-Melder bestätigte PIR-Aktivierung sowohl bei einer Teil- als
auch einer vollständigen Scharfschaltung des Systems eingeschaltet. Bei
einem unscharfen System ist die MW-Erkennung ausgeschaltet (daher wird
der Melder vom PIR-Sensor im unscharfen Zustand aktiviert). Wenn Sie die
Einstellung auf "Vollständig" ändern, ist die MW-Erkennung nur dann aktiv,
wenn ein Bereich vollständig scharf geschaltet wird. Die MW-Erkennung ist
deaktiviert, wenn ein Bereich teilweise oder unscharf geschaltet wird. Wenn
Sie die dritte Einstellung wählen, wird der MW-Melder auch im unscharfen
Status immer aktiviert. (Bitte beachten Sie, dass diese Einstellung die
Lebensdauer der Melderbatterie abhängig von der Anzahl der
Aktivierungen drastisch beeinflussen kann). Die Bestätigung über die
MW-Erkennung kann durch Auswahl der Option Nie vollständig deaktiviert
werden. In diesem Fall verhält sich der Melder wie ein Standard-PIR-Melder.
Sensor gegen das Abreißen von der Wand: schaltet die Erkennung des
zusätzlichen Sabotagesensors aus*/ein, mit der die PIR-Gelenkhalterung
JA-191PL ausgestattet ist.
Testmodus: Die Tasten PIR+MW und MW sind zur Prüfung des Melders
vorgesehen. Um den Testmodus zu starten, muss sich die Zentrale im
Servicemodus befinden. Durch Drücken der Taste PIR+MW wird der Modus
für den Erkennungstest der normalen Inbetriebnahme gestartet. Durch
Drücken der MW-Taste wird der Modus für den MW-Erkennungstest unter
Berücksichtigung
der
möglichen Fehlalarm zu verhindern. In beiden Modi wird die Erkennung durch
Blinken einer roten LED angezeigt. Gleichzeitig wird ein Signal an die
Zentrale übertragen, das in der Registerkarte Diagnose in F-Link angezeigt
wird. Der Testmodus wird entweder durch Drücken der Taste PIR+MW oder
durch Verlassen der Internen Einstellungen beendet.
Das System sendet automatische Berichte, wenn die Batterie schwach ist.
Wir empfehlen, nach Anzeige eines niedrigen Batteriestatus die Batterien
innerhalb von zwei Wochen zu wechseln. Der Batteriewechsel wird von
einem Techniker oder einem autorisierten Benutzer durchgeführt, während
sich die Zentrale im Servicemodus befindet.
Warten Sie 10 Sekunden, bevor Sie die neuen Batterien einlegen oder den
Sabotagekontakt (7) für die Abdeckung auslösen, damit der Melder sich
entladen kann.
Hinweise:
Das Einlegen leerer Batterien zeigt der Melder sofort an, indem die rote
LED während der Melderstabilisierung (15 Sekunden) blinkt.
Der Batteriestatus wird in F-Link in der Registerkarte Diagnose ange-
zeigt.
Um
eine
ordnungsgemäße
gewährleisten, empfehlen wir Ihnen, Batterien, die vom Jablotron-
Vertriebsnetz
geliefert
hochwertige Lithiumbatterien von Markenherstellern zu verwenden.
Bitte werfen Sie gebrauchte Batterien nicht in den Papierkorb, sondern
bringen Sie sie in einen dafür vorgesehenen Auffangbehälter.
einer
1/2
bestimmt
die
Immunitätsstufe
Erkennungsempfindlichkeit
gestartet,
Batteriewechsel
Funktionsfähigkeit
des
werden,
(BAT-3V0-CR123A)
gegenüber
um
einen
Melders
zu
oder
andere
MON53300
