jablotron JA-115P Installationsanleitung

JA-115P BUS-PIR-Bewegungsmelder für die Decke
Dieser Melder ist eine Bus-Komponente der Serie JABLOTRON 100.
Er dient dazu, Bewegungen in Innenräumen zu erkennen. Der Melder
sollte an einer Decke installiert
Erfassungsbereich beträgt 360 ° mit einem Radius von bis zu 5,5 Metern,
wenn er 3,5 Meter über dem Boden installiert wird. Die Immunität gegen
Fehlalarme ist auf zwei Stufen konfigurierbar. Der Melder hat eine
Impulsreaktion, nimmt eine Position im System ein und sollte von einem
geschulten Techniker mit einem von einem autorisierten Händler
ausgestellten und gültigen Zertifikat installiert werden.
Installation
Es ist zu berücksichtigen, dass es keine Hindernisse im Erfassungs-
bereich des Melders geben sollte, die schnell die Temperatur ändern
(elektrische Heizvorrichtungen, Gasgeräte, usw.) oder jene welche sich
bewegen (z. B. über einem
Roboterstaubsauger). Auch sollten unerwünschte Bewegung von
Haustieren vermieden werden. Obwohl der Melder sehr unempfindlich
gegenüber Fehlalarmen ist, ist nicht zu empfehlen, den Melder gegenüber
Fenstern, Scheinwerfern oder an Orten mit zu starker Luftzirkulation
(in der Nähe von Lüftern, Wärmequellen, Luftauslässen, offenen Türen
usw.) zu montieren. Es sollte keine Hindernisse vor dem Melder geben,
die die Sicht auf den überwachten Bereich verdecken.

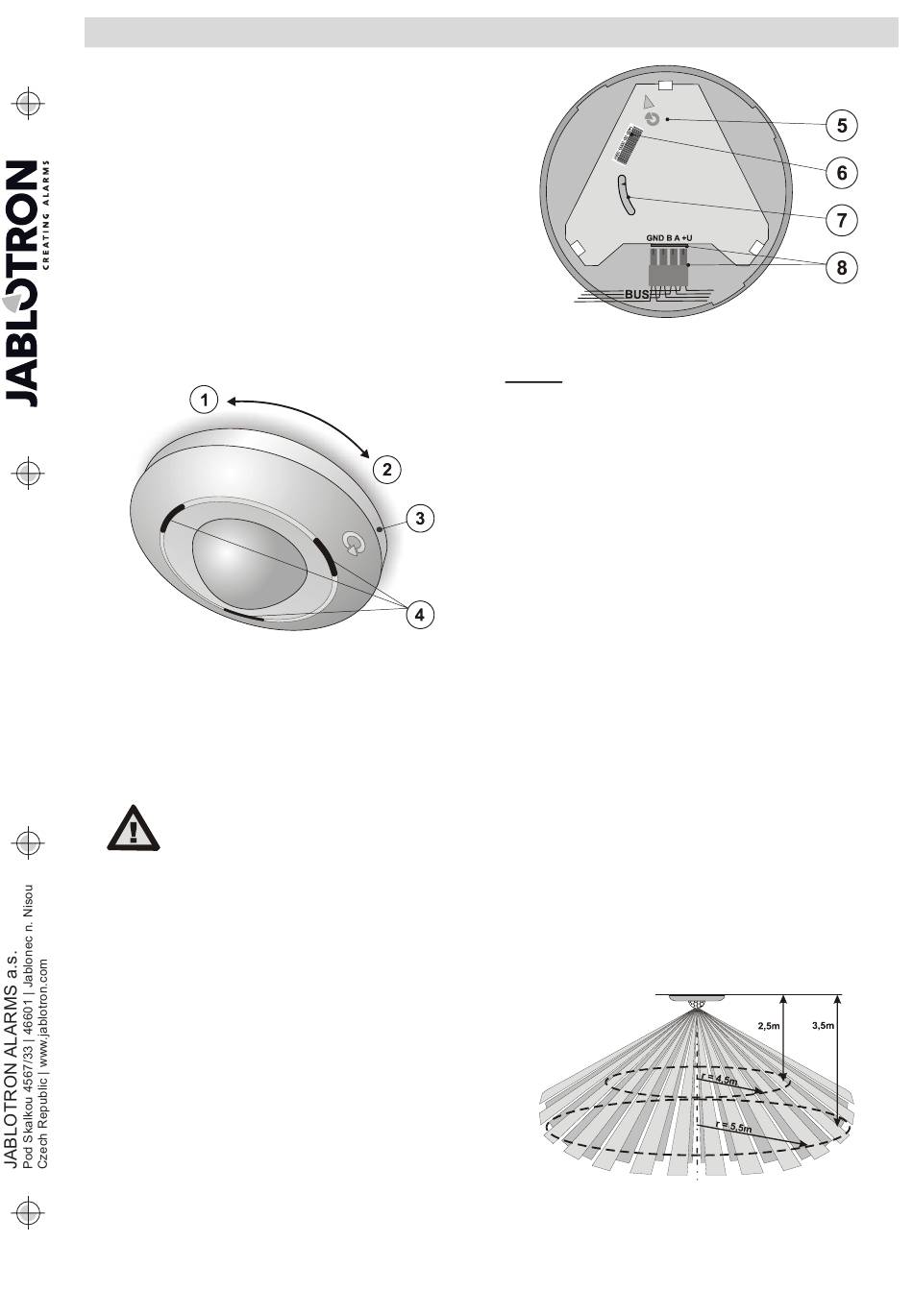

Abbildung1: 1 – Richtung zur Entriegelung; 2 – Richtung zur Befestigung;
3 – Loch für eine Befestigungsschraube; 4 – Anzeige von LEDs
1. Zur Öffnung des Melders drehen Sie den oberen Teil gegen den
Uhrzeigersinn (1).
2. Führen Sie das BUS-Kabel durch ein geeignetes Ausschnittloch
in der Unterseite ein und befestigen Sie die Basis des Melders
an dem von Ihnen ausgewählten Platz an einer Decke.
3. Entfernen Sie abnehmbaren Teil der BUS-Klemme (8) von der
Basis und schließen Sie die BUS-Kabel entsprechend des
Farbaufklebers und der Beschreibung an.
Schalten Sie die Verkabelung immer
stromlos, wenn Sie den Melder an den
Systembus anschließen.
4. Beim Einschalten leuchten die roten LEDs auf und bleiben bis zum
Ende der Stabilisierung
zu 1 Minute). Danach blinkt eine gelbe LED (um anzuzeigen, dass
der Melder nicht beim System angemeldet ist).
5. Befolgen Sie die Anleitungen in der Installationsanleitung der
Zentrale. Grundsätzliche Vorgehensweise:
a. Öffnen Sie F-Link, wählen Sie eine nicht besetzte Position
in der Registerkarte Komponentenliste aus und klicken Sie
auf Anmelden, um den Anmeldemodus zu starten.
b. Klicken Sie auf die Option „BUS Anmeldesignal senden",
wählen Sie diesen Melder in der Liste aus und bestätigen Sie
die Auswahl mit einem Doppelklick.
6. Fixieren Sie den Melder wieder an seiner Basis und befestigen Sie
ihn durch Drehen im Uhrzeigersinn (2). Der Melder kann nur an
einer Position befestigt werden. Diese ist durch Ausrichtungspfeile
und das JABLOTRON-Logo (5) an beiden Teilen gekennzeichnet.
7. Um den Normen und deren Anforderungen zu entsprechen, muss
das obere Teil mit einer
Befestigungsschraube an der Basis (3) befestigt werden.
8. Konfigurieren Sie den Melder, indem Sie die Anleitungen
im Bereich Einstellungen der Eigenschaften befolgen.
JA-115P BUS-PIR-Bewegungsmelder für die Decke
werden. Sein gewährleisteter
Heizkörper hängende Vorhänge,
des Melders eingeschaltet
im Lieferumfang enthaltenen
Abbildung 2: 5 – Ausrichtungspfeil/ Logo; 6 – Seriennnummer
7 –Sabotagesensor; 8 – BUS-Anschlussklemme
Hinweise:
−
Der Melder kann auch durch automatisches Senden eines
Anmeldesignals beim System angemeldet werden, wenn der
Melder auf seiner Basis befestigt wird - der Sabotagesensor wird
ausgelöst (7).
−
Der Melder kann auch beim System durch Eingabe der
Seriennummer in F-Link angemeldet werden. Sie finden die
Seriennummer auf dem Aufkleber im Inneren des Melders (6). Alle
Zahlen unter dem Strichcode(1400-00-0000-0001) sind dabei
einzugeben.
−
Wenn Sie die Komponente vom System entfernen möchten,
löschen Sie es von seiner Position in F-Link.
Einstellungen der Eigenschaften
Öffnen Sie F-Link, gehen Sie zur Registerkarte Komponentenliste
und klicken Sie auf die Option Interne Einstellungen an der Position
des Melders, um das Dialogfenster zu öffnen, wo Sie die folgenden
Einstellungen vornehmen können: (* zeigt die Standardeinstellungen
an).
Optische LED-Anzeige: Deaktiviert / Aktiviert* die Bewegungs-
anzeige mit einer roten LED (4). Die Anzeige ist immer im Errichter-
Modus aktiviert.
Erfassungsimmunität: Diese Option legt die Immunität gegen
Fehlalarme fest. Die Stufe Standard * kombiniert die grundlegende
Immunität mit einer schnellen Reaktion. Die Stufe Hoch bietet eine
erhöhte Immunität bei langsamerer Melderreaktion.
Höhere Empfindlichkeit des Melders bei einer Unscharf-
schaltung: Aktiviert
in Bezug auf die Bewegungserkennung kann bei einer Unscharf-
schaltung erhöht werden,
Heimautomatisierung
Beleuchtung mit einem PG-Ausgang).
Erkennungscharakteristiken
(bis
Der Melder ist mit einer 360 ° Linse ausgestattet, die den
überwachten Bereich mit 3 kreisförmigen Hauptzonen abdeckt, die in 64
Strahlen unterteilt sind. Die Linse kann nicht durch einen anderen Typ
ersetzt werden.
Die maximale empfohlene Installationshöhe beträgt 3.5 m (eine
höhere Installationshöhe des Melders führt zu einer niedrigeren
Empfindlichkeit unterhalb des Melders).
1
/ Deaktiviert* - Die
wenn der Melder
verwendet wird (z. B. Einschalten
Empfindlichkeit
auch für die
der
MOM53400
