The JA-152P / JA-152P (G) Drahtloser PIR-Bewegungsmelder
JA-152P (JA-152P (G)) ist ein drahtloses Gerät des Systems
JABLOTRON 100 und dient dazu, Bewegungen von Personen
in Gebäuden zu erkennen. Sein garantierter Erkennungsbereich beträgt
90° und die Erkennungsreichweite
Unempfindlichkeit des Melders mit einem weißen Objektiv (JA-112P)
entspricht der vorgegebenen Norm (bis zu 6000 Lux). Der Melder mit
einem grauen Objektiv (JA-112P
Unempfindlichkeit gegen Weißlicht als der von der Norm vorgegebene
Wert (bis zu 10 000 Lux). Mit diesem Objektiv können Fehlalarme, die
durch Autolichter, Blitze oder reflektierende Oberflächen entstehen,
verringert werden. Die Unempfindlichkeit gegen Fehlalarme ist in zwei
Optionen verfügbar. Der Melder verfügt über eine Impulsreaktion (nur
seine Aktivierung wird gemeldet) und nimmt eine Position im System
ein. Der Melder sollte von einem geschulten Techniker mit einem von
einem autorisierten Händler ausgestellten gültigen Zertifikat installiert
werden. Dieses Produkt ist kompatibel mit den Zentralen JA -103K,
JA -107K und den darauf folgenden.
Installation
Es muss berücksichtigt werden, dass sich keine Hindernisse
im Sichtfeld des Melders befinden dürfen, die die Temperatur schnell
ändern (elektrische Heizgeräte, Gasgeräte usw.) oder sich bewegen
(über einem Heizkörper hängende Vorhänge, Staubsaugerroboter,
Haustiere usw.). Obwohl der
unempfindlich ist, ist es nicht empfehlenswert, den Melder gegenüber
Fenstern oder Scheinwerfern oder an Orten mit starker Luftzirkulation
(in der Nähe von Lüftern,
unversiegelten Türen usw.) zu installieren. Es sollte keine Hindernisse
im Sichtfeld des Melders geben, die auch die Sicht in den
zu überwachenden Raum behindern würden.

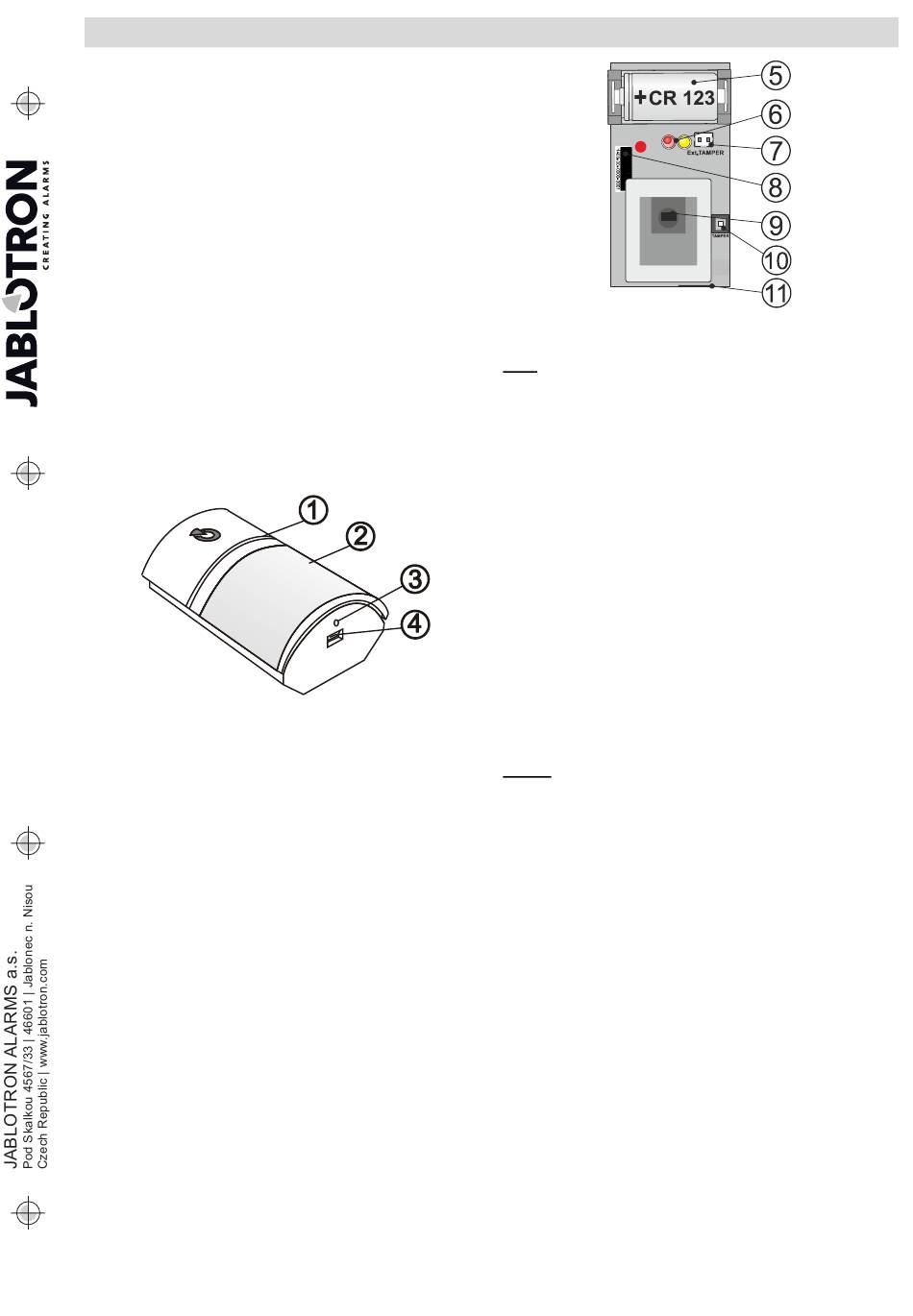

Abbildung 1.: 1 – LED-Anzeigen; 2 –PIR-Objektiv;
3 – Loch für Befestigungsschrauben; 4 – Abedeckungslasche
1. Öffnen Sie den Melder, indem Sie die Abdeckungslasche drücken
(4). Berühren Sie dabei möglichst nicht den PIR-Sensor darin (10) -
Sie könnten ihn beschädigen.
2. Nehmen Sie die Leiterplatte heraus – sie wird von einer Lasche
am unteren Kunststoffteil gehalten.
3. Erstellen Sie die Löcher für die Schrauben am Hinterteil. Die
empfohlene Installationshöhe beträgt 2,5m über dem Boden.
Um das Entfernen des Melders richtig zu erkennen, müssen auch
die Löcher auf dem Segment zur Sabotageerkennung verwendet
werden.
4. Legen Sie die Leiterplatte wieder ein und fahren Sie entsprechend
des Installationshandbuch
Vorgehensweise:
a. Die Zentrale muss ein Funkmodul des Typs JA-11xR enthalten.
b. Wählen Sie in F-Link die gewünschte Position in der
Registerkarte Geräte aus und starten Sie den Anmeldemodus,
indem Sie auf Anmelden klicken.
c. Nachdem Sie die Batterie eingelegt haben (achten Sie dabei
auf die korrekte Polarität), wird ein Anmeldesignal an die
Zentrale übertragen und der Melder wird an der ausgewählten
Position angemeldet.
d. Nun folgt eine Stabilisierungsphase des Melders, die bis zu drei
Minuten dauern kann und von einer roten blinkenden LED-
Anzeige (6) angezeigt wird.
5. Schließen Sie die Abdeckung des Melders. Um den Normen
zu entsprechen, muss
im Lieferumfang enthaltenen Schrauben (3) befestigt werden.
6. Konfigurieren Sie den Melder entsprechend des Abschnitts „Interne
Einstellungen" dieser Betriebsanleitung.
The JA-152P / JA-152P (G) Drahtloser PIR-Bewegungsmelder
12m. Die standardmäßige
(G)) bietet eine höhere
Melder gegen Fehlalarme
Klimaanlagen, Lüftungsschlitzen,
der Zentrale fort. Grundsätzliche
die Vorderabdeckung mit
Abbildung 2.: 5 – Batteriefach; 6 – LED-Anzeigen; 7 – Anschluss für den
externen Sabotage-Kontakt von JA-191PL; 8 – Produktionscode;
9 – PIR-Sensor; 10 –
Notes:
− Der Melder kann durch Eingabe des Produktionscodes in F-Link
angemeldet werden. Dieser befindet sich auf dem Aufkleber (8) im
sehr
Melder. Geben Sie alle Ziffern unterhalb des Barcodes ein (1400-
00-0000-0001).
− Wenn Sie den Melder vom System entfernen möchten, löschen Sie
ihn von seiner Position in der Zentrale.
Kommunikation des Melders im System
Der Melder kommuniziert bidirektional und asynchron mit dem
Funkmodul JA-11xR, was eine einfache Änderung der internen
Einstellungen ermöglicht (genau wie bei BUS-Meldern) und dabei die
Batterielebensdauer im normalen Betriebsmodus berücksichtigt.
Wenn der Melder bei der Zentrale angemeldet ist, arbeitet
er im so genannten beschleunigten 90-Sekunden-Modus, bis der
Servicemodus beendet ist (bis zu 24 Stunden). Der Melder führt alle 90
Sek. eine Überprüfung durch, um zu überwachen, ob die Zentrale
im Servicemodus bleibt, ob er neue Einstellungen vornehmen soll oder
ob die LED eine Bewegung während eines Funktionstests anzeigen soll.
Im normalen Betriebsmodus kommuniziert der Melder periodisch alle
20 Minuten mit der Zentrale. Daher kann der Melder bis zu 20 Minuten
benötigen, um zu erkennen, dass die Zentrale in den Servicemodus
geschaltet wurde oder um Änderungen in den internen Einstellungen
zu speichern. Diese Zeitspanne kann durch Auslösung des Melders
verkürzt werden, der sofort in den beschleunigten 90-Sekunden-Modus
schaltet (was den Abstand des Magneten vom Melder um mindestens 2
cm erhöht, ihn öffnen = Auslösen des Sabotagekontakts).
Wichtig:
Es muss 90 Sek. (oder 20 Minuten) gewartet werden, bis der Melder
eine Anforderung bestätigt, die vorgenommenen Änderungen in den
internen Einstellungen zu speichern. Die Zentrale merkt sich solche
Änderungen und überträgt sie bei der nächsten periodischen
Kommunikation an den Melder.
Interne Einstellungen des Melders
Die Eigenschaften des Melders können in der Registerkarte Geräte
in F-link eingestellt werden. Klicken Sie auf Interne Einstellungen
an der Position des Melders, um ein Dialogfenster zu öffnen, wo Sie die
folgenden Einstellungen vornehmen können (* zeigt die Standardein-
stellungen an):
Externer Sabotage-Sensor: Deaktiviert*/Aktiviert die Überwachung
eines zusätzlichen Sabotagekontakts der Gelenkhalterung JA-191PL.
Immunitätsstufen: Diese Option definiert die Immunität gegen
Fehlalarme. Die * Standardstufe kombiniert die grundlegende Immunität
mit einer schnellen Reaktion. Die erhöhte Stufe bietet eine höhere
Immunität, allerdings ist die Melderreaktion langsamer.
Betriebsmodus: Smartwatch* ist eine Einstellung, die dazu dient,
eine dauerhafte Bewegungsüberwachung in einem überwachten
Bereich zu gewährleisten. Bei der Erkennung einer dauerhaften
Bewegung, werden alle 20 Sekunden drei Berichte gesendet. Der
nächste Bericht erfolgt dann nach 2 Minuten. Wenn der Melder für 10
den
Minuten keine Bewegungen erkennt, wird wieder der Modus mit drei
Berichten alle 20 Sek. verwendet. Der andere verfügbare Betriebs-
modus ist das Intervall von einer Minute. Der Melder schaltet nach
Bewegungserkennung für 1 Minute in den Standbymodus. Wenn der
Standbymodus abgelaufen ist, schaltet der Melder in den aktivierten
Status und kann wieder ausgelöst werden. Bei einem Batterietausch ist
die Einstellung die selbe.
1 / 2
; 11 – Antenne
Sabotagesensor der Abdeckung
