EcoFlow PowerOcean DC Fit Installationsanleitung Seite 13

B

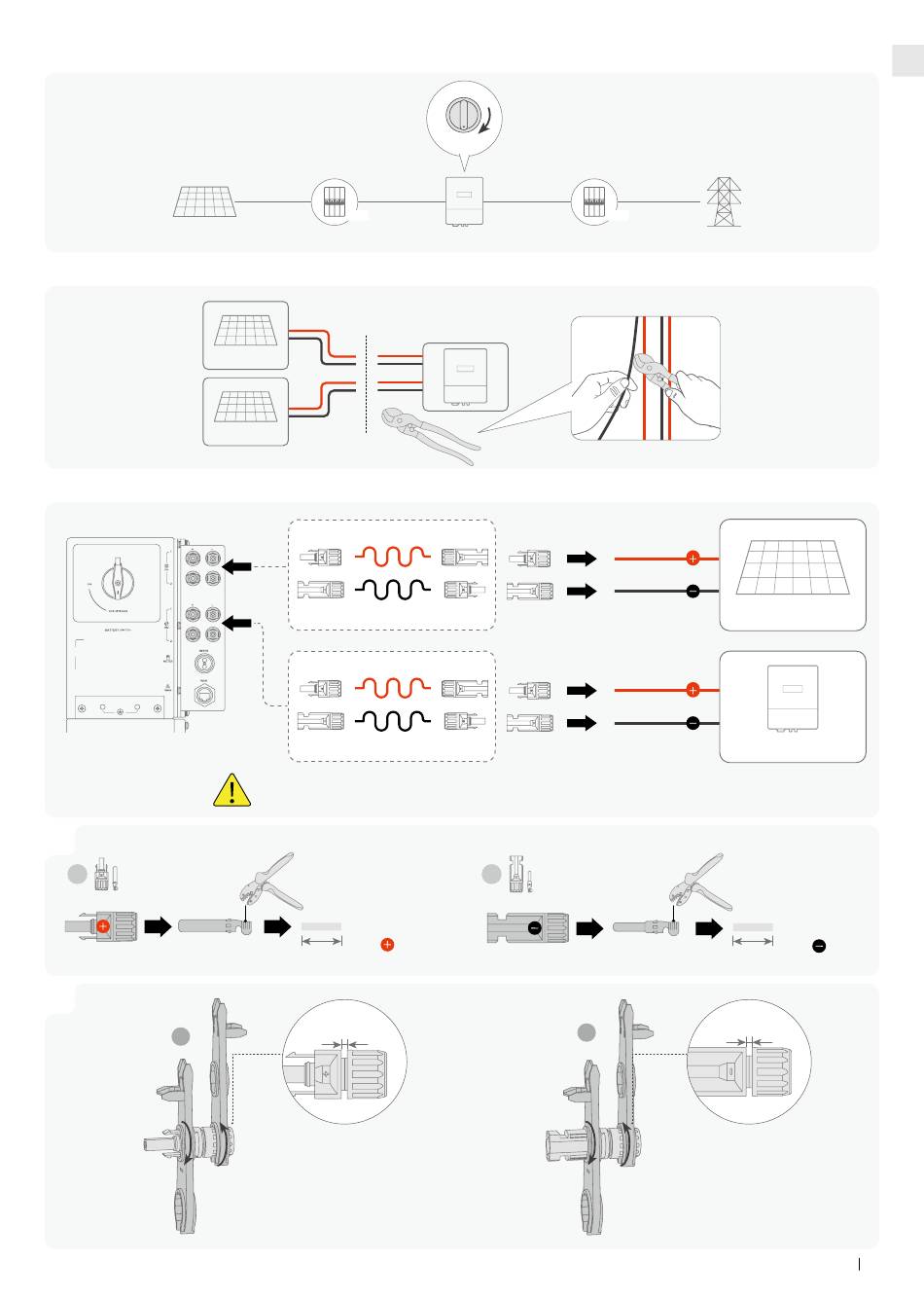

Schalten Sie alle elektrischen Geräte stromlos. Alle Schalter, die mit der bestehenden Solaranlage verbunden sind, sollten auf AUS stehen.
Solarpanele
C
Schneiden Sie vorhandene Solarkabel durch.
D
Bereiten Sie die Solaranschlüsse für die PV Stränge und den Wechselrichter vor.
1
A4
2
2
A3
DC-Unterbrecher
AUS
Solar-Wechselrichter
PV1
PV2
Verlängerungskabel
Verlängerungskabel
Verbinden Sie keine Solarstecker verschiedener Hersteller miteinander.
1
15-20 mm
1,3 mm Min.
PV-Schalter
AUS
AC-Unterbrecher
AUS
A5
2
A3
Netz
PV-String
Solar-Wechselrichter
1
15-20 mm
1,3 mm Min.
10
DE
