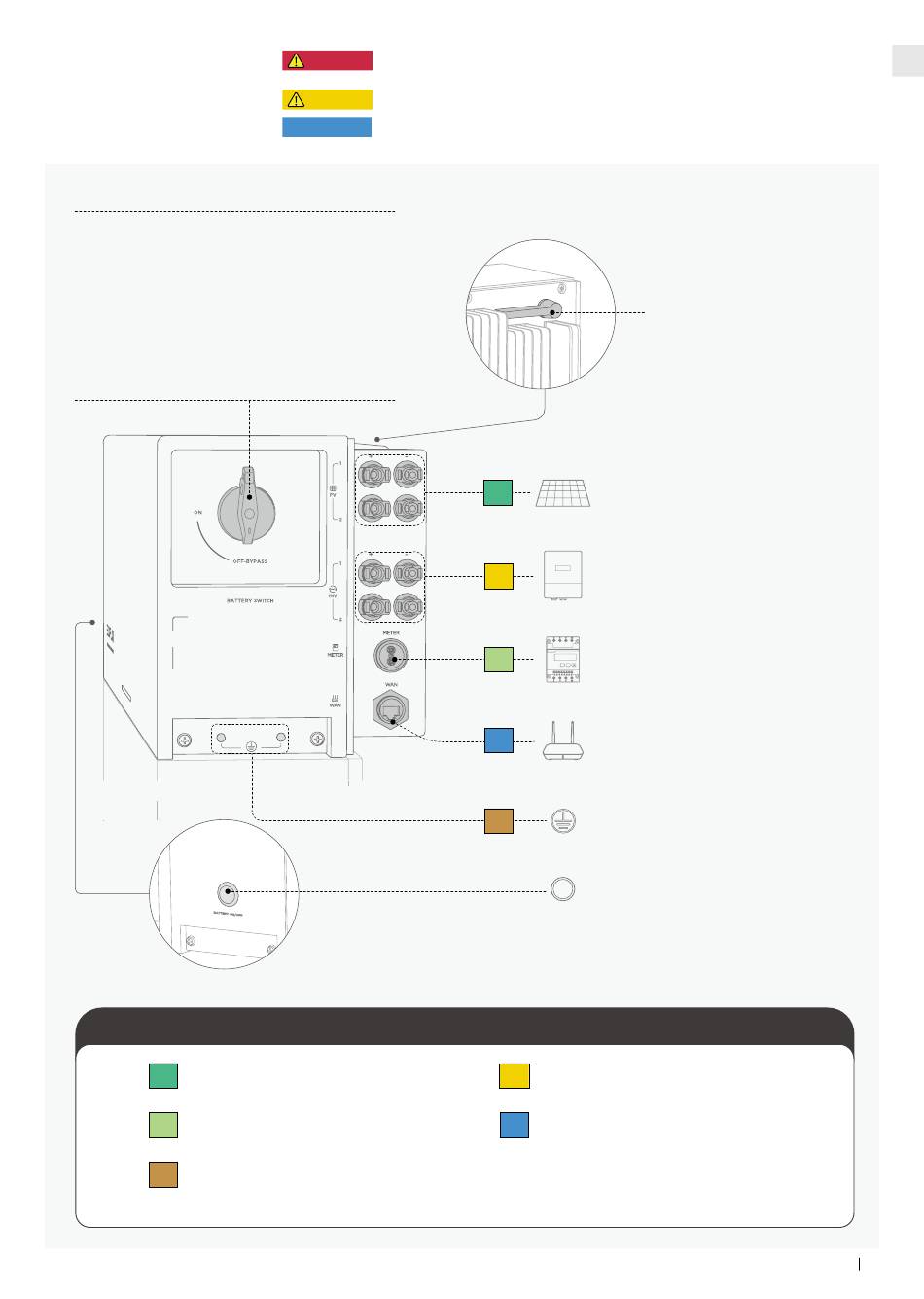

Elektrischer
Anschluss
EcoFlow PowerOcean PV-Speicherkonverter
‐ BATTERY SWITCH
ON: EcoFlow PowerOcean DC Fit speichert den von
den Solarpanelen erzeugten überschüssigen Strom
und liefert ihn dann an die Haushalte, wenn die
Sonnenenergie nicht ausreicht.
OFF-BYPASS: EcoFlow PowerOcean DC Fit
funktioniert nicht als Stromspeicher oder Backup.
Der von den Solarpanelen erzeugte Strom wird
über den Konverter zu einem Solar-Wechselrichter
geleitet.
PV-Eingangskabel
1
4 mm² bis 6-mm² Leiter
Kommunikationskabel für Smart Meter
3
Paarweise verdrilltes Kabel 2 x 0,5 mm²
PE Kabel
5
4 mm² Kupferleiter
• Bewahren Sie die Schutzkappe des unbenutzten Anschlusses am Konverter auf.
GEFAHR
Andernfalls wird die IP-Einstufung des Konverters beeinträchtigt.
• Nur qualifizierte Personen dürfen die folgenden Arbeiten durchführen.
VORSICHT
• Verwenden Sie Kabel, die den örtlichen Vorschriften und den empfohlenen
HINWEIS
Spezifikationen entsprechen.

Kabelanforderungen

‐ WLAN-Antenne
1
‐ Für den Anschluss von
Solarstrings (PV)
2
‐ Für den Anschluss von
Solar-Wechselrichtern (PV)
3
‐ Für den Anschluss eines
Smart Meters
‐ Für Ethernet-Verbindung
4
(Optional)
‐ Für den Anschluss eines
5
Schutzleiters (PE)
‐ BATTERY ON/OFF
Langes Drücken schaltet EcoFlow
PowerOcean DC Fit ein oder aus.
Verbindungskabel zum Wechselrichter
2
4 mm² bis 6-mm² Leiter
Ethernet-Kabel
4
Abgeschirmtes Netzwerkkabel der Kategorie 5e
oder höher
