- Seite 1 INSTALLATION GUIDE EcoFlow PowerPulse Residential EV Charger For more details, check the latest user manuals or related documents. https://enterprise.ecoflow.com/ documentation EcoFlow App Manual...
- Seite 2 I.Power Input Port / Anschluss für die Stromzufuhr II.Communication Port (Optional) / Anschluss für die Stromzufuhr Connecting to PowerPulse / Verbindung zu PowerPulse Standalone Operation (communicate with smart meter) / Eigenständiger Betrieb (Kommunikation mit intelligentem Zähler) Solar storage charging (communicate with PowerOcean) / Solarspeicherladung (Kommunikation mit PowerOcean) III.System Power-On...
- Seite 3 The user undertakes to be responsible Input & Output specifications for his/her actions and all consequences arising therefrom. EcoFlow is not liable for all losses caused AC input 400V～16A per phase by the user’s failure to use this product according to the...
- Seite 4 Gesetze und Vorschriften erlauben. Spezifikationen Diese Dokumente sind vorbehaltlich gelegentlicher Aktualisierungen und Überarbeitungen oder der Aufhebung ohne vorherige Ankündigung. Bitte besuchen Sie die Website von EcoFlow, um die neuesten Modell EF-PP-H01-1 Produktinformationen in Erfahrung zu bringen. Spezifikationen für Eingang und Ausgang I.Installation...
- Seite 5 Tools & Accessories Checklist / Checkliste für Werkzeug und Zubehör Installation Hammer drill Screwdriver Electrical screwdriver Mallet Φ6mm Measuring tape Marker Level Protective equipment Gloves & googles Power Source Wiring Three-phase/single- L1 (+L2+L3)+ Multimeter Wire stripper phase AC circuit breaker N+PE AC cables Rated voltage >230V per phase, 400V total (three-phase)Rated current >16A per phase With overload protection and short-circuit protection...
- Seite 6 Installation Bohrhammer Schraubenzieher Elektrischer Gummihammer Φ6mm Schraubenzieher PH2 Maßband Markierstift Wasserwaage Schutzausrüstung Handschuhe & Schutzbrille Verkabelung der Stromquelle 3-phasiger/1-phasiger L1 (+L2+L3)+N+PE Multimeter Abisolierzange AC-Schutzschalter AC Kabel Nennspannung >230 V pro Phase, 400 V insgesamt (3-phasig). Nennstrom >16 A pro Phase. Mit Überlastschutz und Kurzschlussschutz Querschnittsfläche ≤6 mm²...

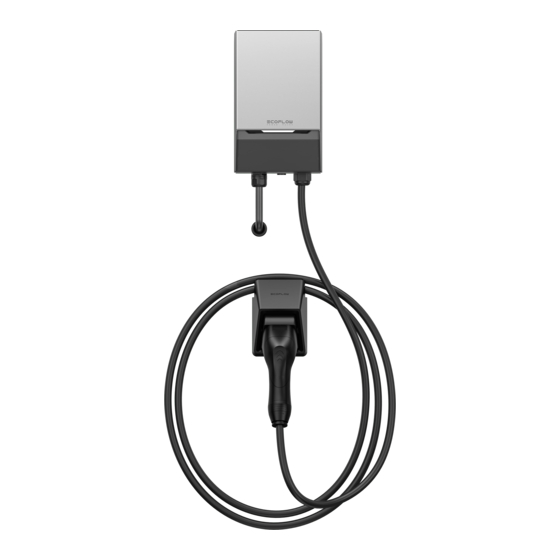

- Seite 7 Product Overview / Produktübersicht Main charging box Hauptladebox Cable winder Kabelaufwickler Charging cable Ladekabel Indicator light Kontrollleuchte Power input port Anschluss für die Stromzufuhr Communication port Cable Cover Kommunikationsanschluss Kabelabdeckung...
- Seite 8 What’s in the Box / Lieferumfang ×1 ×1 ×1 Charging Box Cable Winder Mark-off Template Ladebox Kabelaufwickler Abgrenzungsschablone ×8 ×8 ×1 ø6mm 32mm 30mm Wall Installation Kits Power Input Connectors Wandmontage Kits Stromeingangsanschlüsse ×1 ×6 RJ45 Waterproof Tube Type Wire Terminals Manuals & Warranty Card Connectors Rohrkabelschuhe Benutzerhandbuch und...
- Seite 9 Installation Guide / Installationsanleitung Pre-installation Requirements / Anforderungen vor der Installation • It is recommended that the installation position is close to both the parking spot (car charging port) and distribution box to ensure that the cable is not stretched by force; • There should be enough storage space between the cable winder and the charging box, and it meets the height above ground requirement of this product.
- Seite 10 Wall Installation / Wandmontage I.Charging Box / Ladebox On Concrete Wall / Auf einer Betonwand ❶ ❷ ❹ Φ6mm 40mm ❸ NOTICE 3-6mm • When installed on a wooden wall, drill the bolts directly into the wall without using expansion bolts. Exposed Length • Bei Montage an einer Holzwand bohren Sie die freiliegende Länge Schrauben direkt ohne Spreizdübel in die Wand.
- Seite 11 II.Cable Winder / Kabelaufwickler On Concrete Wall / Auf Einer Betonwand ❶ ❷ ❸ Φ6mm 40mm NOTICE • Please lock the bolt at the bottom after installation and wiring. • Drehen Sie die Schraube nach der Montage und Verdrahtung an der Unterseite ein.
- Seite 12 Wiring Guide / Leitfaden für die Verkabelung • Please make sure that the wires, circuit breakers and other accessories used for wiring are undamaged, fit the product parameters and specifications, and comply with the relevant standards and regulations of your country or region. • Before installing this product, it is important to measure the present load of your home electrical circuit and ensure that it can carry the operating current of this product, otherwise the circuit will be tripped.
- Seite 13 M=1.2±0.1 N·m ❹ ❸ ❻ ❺ ❼...
- Seite 14 II.Communication Port (Optional) / Anschluss für die Stromzufuhr • In solar storage charging, standalone operation (solar charging NOTICE or load balancing) scenarios, PowerPulse needs to communicate with external devices or a smart meter. • Bei Solarspeicherladung und eigenständigem Betrieb (Solarladung oder Lastausgleich) muss PowerPulse mit externen Geräten oder einem intelligenten Zähler...
- Seite 15 • Set the baud rate to 2.4k and parity GRID check to Even referring to the manual. • Stellen Sie die Baudrate des intelli- genten Zählers auf 2,4k ein und die Paritätsprüfung auf „Even" (siehe Benutzerhandbuch). LOAD ADL400 sold seperately / separat erhältlich Solar storage charging (communicate with PowerOcean) / Solarspeicherladung (Kommunikation mit PowerOcean)
- Seite 16 III.System Power-On / System einschalten • To energize the PowerPulse, turn ON the branch breaker. The NOTICE product is ready to use after wiring test completes. • Um PowerPulse einzuschalten, schalten Sie den Abzweigschalter EIN. Das Produkt ist nach Abschluss der Kabelprüfung einsatzbereit.
- Seite 17 Ladekabel eingesteckt, bitte in der wiederholt sich EcoFlow-App einschalten Laden Weißes Licht Fahrzeug/Akku vollständig geladen AC-Eingangsleistung unzureichend, Ladevorgang unterbrochen (0.1s) — (0.1s) Firmware Aktualisierung wiederholt sich Ein Fehler tritt auf. Weitere Orangefarbenes Informationen finden Sie im Abschnitt „Benutzerhandbuch“ oder auf der Licht Geräteseite der EcoFlow-App.
