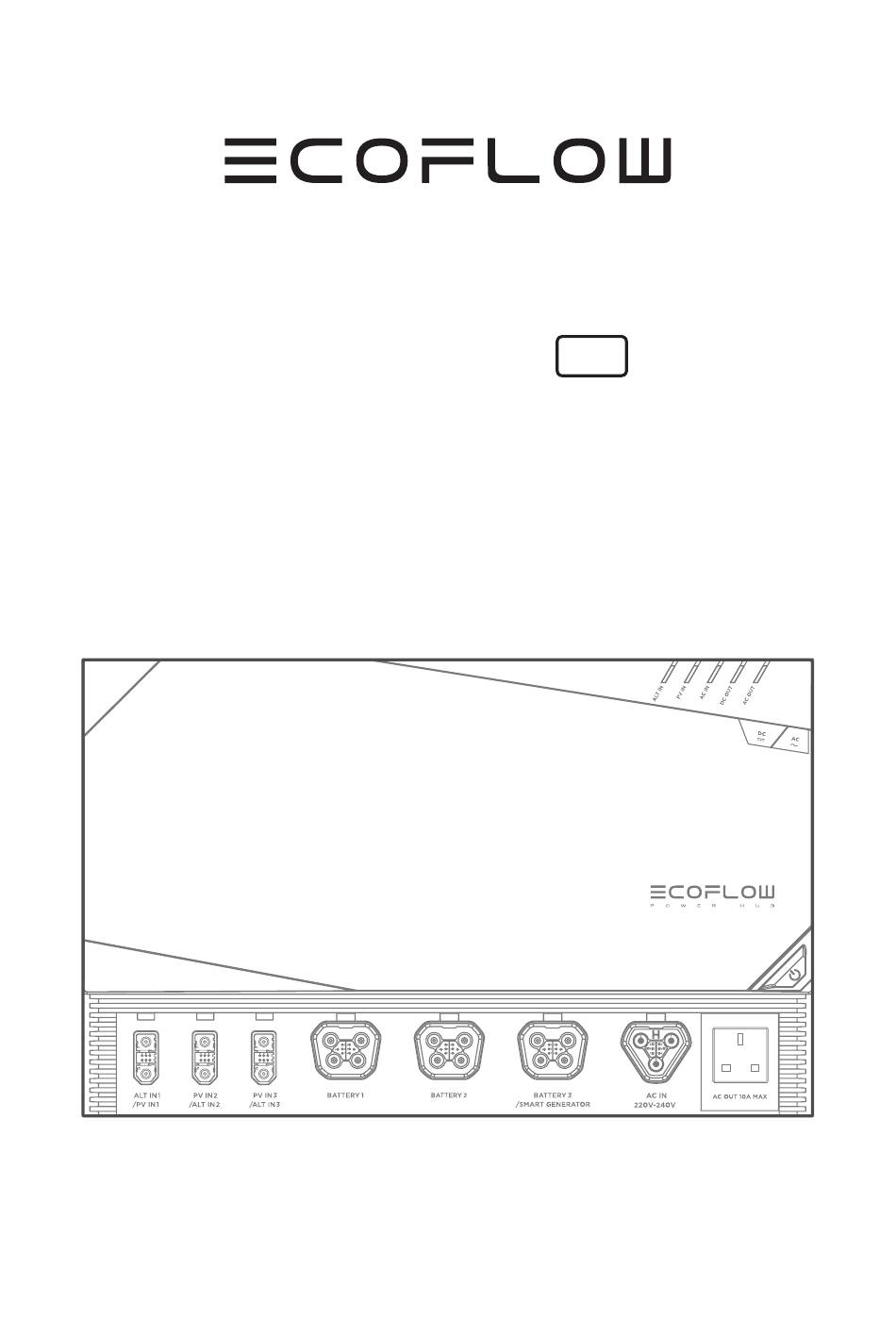

- Seite 1 POWER HUB User Manual V1.2 EFM100-HUB (HV)
- Seite 21 POWER HUB Benutzerhandbuch V1.2 EFM100-HUB...
-
Seite 23: Haftungsausschluss
Nutzer das Produkt nicht in Übereinstimmung mit dieser Bedienungsanleitung verwendet. In Übereinstimmung mit den Gesetzen und Vorschriften behält sich EcoFlow das Recht auf die endgültige Auslegung dieses Dokuments und aller Dokumente, die zu dem Produkt gehören, vor. Dieses Dokument kann ohne vorherige Ankündigung geändert (aktualisiert, überarbeitet oder beendigt) werden. - Seite 24 Inhaltsverzeichnis Technische Spezifikationen Sicherheitshinweise EcoFlow-APP Erste Schritte Produkt System Übersicht über die Produktdetails Verbinden von CAN-Busabschlüssen VERWENDUNG DES PRODUKTS Ein-/Ausschalten Gleichstromausgang Wechselstromausgang Wechselstromladung Smart Generator-Ladung Solarladung Ladung über die Fahrzeug-Lichtmaschine X-Boost-Funktion Bypass-Modus Wechselrichter-Modus Standby-Modus Fragen und Antworten Lieferumfang PFLEGE UND WARTUNG...
-
Seite 25: Technische Spezifikationen
Power Hub gleichzeitig mit einer EFM100-BPB und einer EFM100-BP zu verwenden.) Betriebsumgebung Betriebstemperatur -25 °C bis 60 °C (-13 °F bis 140 °F) Aufbewahrungstemperatur -25 °C bis 60 °C (-13 °F bis 140 °F) Sonstige EcoFlow Smart Generator 1800 W maximale Ladeleistung, separat erhältlich. -
Seite 26: Sicherheitshinweise
Sie es in einem sicheren, offenen Bereich und halten Sie sich von ihm fern, bis es vollständig getrocknet ist. Das getrocknete Produkt kann nicht wiederverwendet werden und sollte entsprechend der im EcoFlow-Akku-Benutzerhandbuch beschriebenen Methode ordnungsgemäß entsorgt werden. Sollte das Produkt in Brand geraten, empfehlen wir Ihnen, die Feuerlöscher in der folgenden Reihenfolge... -
Seite 27: Ecoflow-App
Sie die örtlich geltenden Vorschriften zur Erdung von autonomen Stromversorgungssystemen. 3. Bevor Sie dieses Produkt an den EcoFlow LFP-Akku anschließen, vergewissern Sie sich, dass kein Ladeeingang an den Power HUB angeschlossen und der LFP-Akku ausgeschaltet ist. 4. Es wird nicht empfohlen, einen Power Hub gleichzeitig mit einer EFM100-BPB und einer EFM100-BP zu verwenden. - Seite 28 Wechselstromgerät Motor Lichtmaschine Starter-Batterie AC OUT 10A MAX Netzunabhängige Bauart Gleichstromgerät Wechselstromgerät AC OUT 10A MAX 1. EcoFlow Power Hub Landstrom Campingplatz AC/DC Smart Disribution Panel Rigides oder flexibles Solarmodul Power Kit-Konsole Faltbares / tragbares Solarpanel 4. EcoFlow 5 kWh-/2 kWh-LFP-Akku Fahrzeug-Lichtmaschine...
-

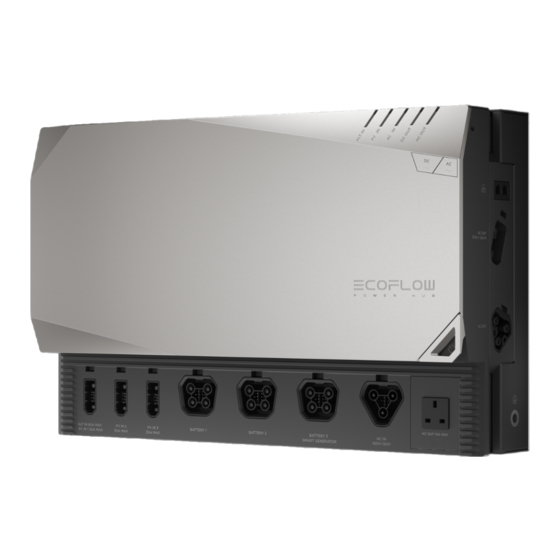

Seite 29: Übersicht Über Die Produktdetails
Übersicht über die Produktdetails 1. ALT IN-/PV IN 1-Anschluss 7. DC OUT-Schalter 14. RJ45 CAN-BUS-COMM- 2. PV IN-ALT IN 2/3-Anschluss 8. AC OUT-Schalter Anschlüsse 3. Akku 1/2/3-Anschluss/Smart 9. AC Out-Anzeige 15. DC Out-Hauptanschluss Generator-Anschluss 10. DC Out-Anzeige 16. AC Out-Hauptanschluss 4. AC IN-Anschluss 11. -
Seite 30: Verbinden Von Can-Busabschlüssen
Um die Kommunikationsqualität zu gewährleisten, verfügt dieses Produkt über zwei RJ45-CAN-Bus-Anschlüsse. Jeder Anschluss kann mit einem AC/DC Smart Distribution Panel, einer Power Hub-Konsole oder einem RJ45-CAN-Bus- Terminator verbunden werden. Beide Anschlüsse müssen verbunden sein, um die Kommunikation im gesamten System zu stabilisieren. Andernfalls kommt es zu... -
Seite 31: Verwendung Des Produkts
1. Warten Sie vor dem Weiterbetrieb nach dem Drücken der Ausschalttaste 5 Sekunden, bis das System vollständig heruntergefahren ist. 2. Vergewissern Sie sich, dass kein Ladeeingang an den Power Hub angeschlossen ist, bevor Sie die Power Kits ausschalten. Gleichstromausgang Wenn das Gerät eingeschaltet ist, drücken Sie kurz den DC-Schalter, um den Gleichstromausgang zu aktivieren. -
Seite 32: Wechselstromausgang
Wenn das Gerät eingeschaltet ist, drücken Sie kurz den AC-Schalter, um den Wechselstromausgang zu aktivieren. Um den Wechselstromausgang zu deaktivieren, drücken Sie erneut kurz den AC-Schalter. Wenn sich der Power Hub im Leerlaufmodus befindet, schalten Sie den Wechselstromausgang aus, um einen Stromverlust zu vermeiden. AC OUT: Weißes Licht bleibt an –... -
Seite 33: Smart Generator-Ladung
Verbinden Sie den EcoFlow Smart Generator mit dem 5 m langen Akkuanschlusskabel (Smart Generator, DC-Ladekabel und Adapter sind separat erhältlich) mit dem POWER HUB. Wechselstromladung Schließen Sie den EcoFlow Smart Generator mit dem AC-Ladekabel an POWER HUB an. (AC-Ladestecker variieren je nach Land und Region) (Im Kabelpaket ohne AC-Stecker enthalten) -
Seite 34: Solarladung
Solarladung Der Power Hub hat drei PV-Eingänge (Photovoltaik) mit einer Gesamtleistung von 4800 W für alle drei Anschlüsse und 1600 W für jeden Anschluss. Jede Marke von Solarmodulen kann verwendet werden, solange sie den Spezifikationen des Solarladeeingangs entspricht. Für EcoFlow 100w starre oder flexible Solarzellen können bis zu 6S3P an jeden Anschluss angeschlossen werden, für EcoFlow 400w starre Solarzellen können bis zu... -
Seite 35: X-Boost-Funktion
Solarladen, AC-Laden, Laden mit der Lichtmaschine des Fahrzeugs und Laden mit dem EcoFlow Smart Generator. Der Gesamtladestrom am Batterieanschluss des Power Hub ist auf 100 A begrenzt. Wenn die Leistung des Ladeeingangs größer ist als die von der Batterie benötigte Leistung, wird der Ladeeingang mit niedrigerer Priorität den Ladestrom gleichmäßig... -
Seite 36: Bypass-Modus
Bypass-Modus Wenn das Gerät an eine externe Wechselstromquelle angeschlossen ist und der Wechselstromausgang eingeschaltet wird, geht das System in den Bypass-Modus über. Der AC-Ausgang wird von der externen AC-Versorgung gespeist und der LFP-Akku wird durch die externe AC-Versorgung geladen. Wenn kein externer Wechselstrom zur Verfügung steht, schaltet dieses Produkt automatisch in den Wechselrichtermodus um, und der Wechselstromausgang stellt die Stromversorgung innerhalb von 30 ms wieder her. -
Seite 37: Standby-Modus
Fragen und Antworten 1. Kann ich Fotovoltaikmodule anschließen, die nicht von ECOFLOW stammen? Ja, der Power Hub verfügt über drei unabhängige PV-Ladeeingänge, und die Benutzer können jede Marke und jedes Modell von PV-Panels wählen. 2. Für welche Szenarien ist dieses Produkt geeignet? Zu den Anwendungsszenarien gehören unter anderem Häuser, Wohnmobile und... -
Seite 38: Lieferumfang
Lieferumfang POWER HUB ×1 Solar-Ladekabel (6 Montagesatz Meter) ×1 (Rückseite) × 1 Montagesatz (Top / RJ-45 CAN- M5*20 (13 Stk.) Unterseite) × 2 Busabschluss ×2 M5*10 (8 Stk.) Benutzerhandbuch ×1 Garantiekarte ×1 Schnellstartanleitung ×1... -
Seite 39: Pflege Und Wartung
PFLEGE UND WARTUNG 1. Verwenden oder lagern Sie dieses Produkt in einer Umgebung mit einer Temperatur zwischen -25 °C (-13 °F) und 60 °C (140 °F) und halten Sie es von Wasserquellen, Wärmequellen und Metallgegenständen fern. -25 °C bis 60 °C (-13 °F bis 140 °F) 2. Lagern Sie dieses Produkt aus Sicherheitsgründen nicht über einen längeren Zeitraum in einer Umgebung, in der die Temperatur über 45 °C (113 °F) oder unter 0 °C (32 °F) liegt. - Seite 41 POWER HUB Manuel d'utilisation V1.2 EFM100-HUB...
