LG 2218 Bedienungsanleitung

Elektronische Steuerzentrale
LG 2218

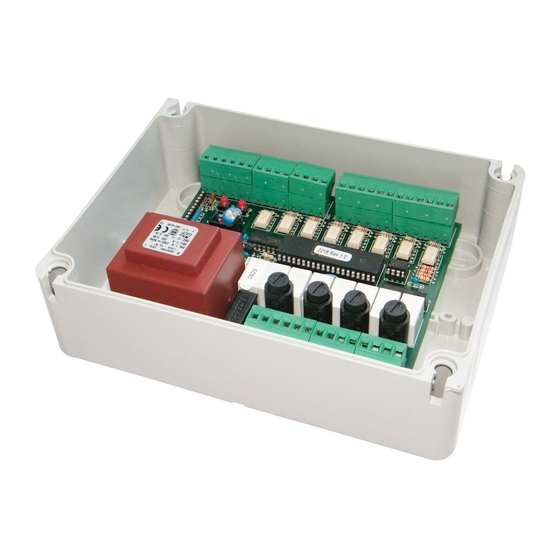

Elektronische Steuerzentrale zur Steuerung von 4 Motoren für
Rollläden und/oder Markisen, an die Sensoren für Wind, Son-
ne und Regen angeschlossen werden können und welche mit-
tels einer Bedientafel für die individuelle und zentralisierte
Steuerung betrieben wird.
T M
ECHNISCHE ERKMALE
- Stromversorgung:
- Ausgang für jeden Motor:
- Betriebstemperatur:
- Abmessungen Verpackung:
- Gehäuse:
A K
NSCHLÜSSE DER LEMMLEISTE
1: Eingang Leitung 230V~ ( Phase ).
2: Eingang Leitung 230V~ ( Nullleiter ).
3: Ausgang Motor 1 Aufwärtslauf.
4: Ausgang Motor 1 Gemeinsam.
5: Ausgang Motor 1 Abwärtslauf.
6: Ausgang Motor 2 Aufwärtslauf.
7: Ausgang Motor 2 Gemeinsam.
8: Ausgang Motor 2 Abwärtslauf.
9: Ausgang Motor 3 Aufwärtslauf.
10: Ausgang Motor 3 Gemeinsam.
11: Ausgang Motor 3 Abwärtslauf.
12: Ausgang Motor 4 Aufwärtslauf.
13: Ausgang Motor 4 Gemeinsam.
14: Ausgang Motor 4 Abwärtslauf.
A K
NSCHLÜSSE DER LEMMLEISTE
1: Lokaler Eingang U1 Aufwärtslauf (NA).
2: Gemeinsamer Eingang GND Signal.
3: Lokaler Eingang D1 Abwärtslauf (NA).
4: Lokaler Eingang U2 Aufwärtslauf (NA).
5: Gemeinsamer Eingang GND Signal.
6: Lokaler Eingang D2 Abwärtslauf (NA).
7: Lokaler Eingang U3 Aufwärtslauf (NA).
8: Gemeinsamer Eingang GND Signal.
9: Lokaler Eingang D3 Abwärtslauf (NA).
10: Lokaler Eingang U4 Aufwärtslauf (NA).
11: Gemeinsamer Eingang GND Signal.
12: Lokaler Eingang D4 Abwärtslauf (NA).
A K
NSCHLÜSSE DER LEMMLEISTE
1: Ausgang Stromversorgung Sonnensensor 24Vac.
2: Eingang "S" Sonnensensor (NA).
3: Gemeinsamer Eingang GND Signal / Ausgang 0Vac.
4: Eingang "R" Regensensor (NA).
5: Gemeinsamer Eingang GND Signal
6: Eingang "W" Windsensor.
7: Eingang Aufwärtslauf Zone UZ (NA).
8: Gemeinsamer Eingang GND Signal.
9: Eingang Abwärtslauf Zone DZ (NA).
10: Eingang Aufwärtslauf Allgemein UG (NA).
11: Gemeinsamer Eingang GND Signal.
12: Eingang Abwärtslauf Allgemein DG (NA).
B
ETRIEBSVORRAUSSETZUNG
Die Zentrale ermöglicht die einzelne Steuerung der 4 Motoren
mit Knöpfen für die Lokale Steuerung U1-2-3-4 ( Up ), D1-2-3-4
( Down ); außerdem verfügt sie über Knöpfe für die gleichzeiti-
ge Steuerung der Zone UZ ( Up ), DZ ( Down ) sowie für die
gleichzeitige Allgemeine Steuerung UG ( Up ), DG ( Down ).
D
230V~ 50/60Hz 1700W max.
230V~ 400W Max.
-10÷55° C
190x140x70 mm.
ABS UL94V-0 ( IP65 )
CN1
CN2
CN3
BETRIEBSMERKMALE :
Betriebsweise Lokale und Zonen :
Indem an die Eingänge U1-U2-U3-U4-UZ und D1-D2-D3-D4-
DZ in Niederspannung Knöpfe für Lokale Steuerungen ( offene
Ruhestellung ) für die Betätigung der Schließvorrichtungen an-
geschlossen werden, erfolgt der Betrieb im Verhältnis zu je-
dem einzelnen Motor folgendermaßen:
U1-U2-U3-U4-UZ steuern den Aufwärtslauf bis zum Ablauf der
Motorzeit, D1-D2-D3-D4-DZ steuern den Abwärtslauf der
Schließvorrichtung; sollte vor Ablauf der Motorzeit ein Befehl
für dieselbe Betriebsrichtung erfolgen, hält die Zentrale die
Schließvorrichtung an, sollte vor Ablauf der Motorzeit ein Be-
fehl für die entgegen gesetzte Betriebsrichtung erfolgen, be-
fiehlt die Zentrale den Wechsel der Betriebsrichtung.
Betriebsweise Hauptsteuerung :
Wenn Schalter zur allgemeinen Steuerung (normalerweise of-
fen) zur Aktivierung der Vorrichtung an die Eingänge UG – DG
angeschlossen werden, wird folgende Funktionsweise erzielt:
UG steuert den Öffnungsvorgang bis zum Ablauf der Motorzeit,
DG steuert hingegen den Schließvorgang. Wenn vor Ablauf
der Motorzeit ein Befehl in identischer Drehrichtung ausgesen-
det wird, ignoriert die Steuereinheit den Befehl. Wenn vor Ab-
lauf der Motorzeit hingegen ein Befehl in der anderen Drehrich-
tung ausgesendet wird, invertiert die Steuereinheit die Bewe-
gungsrichtung des Motors.
Z
ENTRALISIERUNG DER
H
AUPTSTEUERUNG
Zentralisierung per Kabel mittels Knöpfen
Die Zentralisierung von zwei oder mehr Zentralen per Kabel
ermöglicht den gleichzeitigen Aufwärts- oder Abwärtslauf der
angeschlossenen Schließvorrichtungen. Die Zentralisierung
wird ausgelöst, indem zwischen den Zentralen ein Bus mit drei
Parallelleitungen an den Eingängen der Hauptsteuerungen UG
( Up ), DG ( Down ) und denen des gemeinsamen Bezugs-
punktes GND – Signal angeschlossen wird. Auf diese Weise
können die 4 Motoren gleichzeitig einzeln mittels der Steuerbe-
fehle der Zone UZ ( Up ), DZ ( Down ) gesteuert und mit ande-
ren Zentralen über die Hauptsteuerungen UG ( Up ), DG (
Down) zentralisiert werden.
B
ETRIEBSWEISE DES
Die elektronische Zentrale gibt den Steuerbefehl zum Auf-
wärtslauf der Markise jedes Mal dann, wenn der Wind den für
einen Eingriff ausgewählten Schwellwert überschreitet.
B
ETRIEBSWEISE DES
Die elektronische Zentrale gibt den Steuerbefehl zum Abwärts-
lauf der Markise, wenn die Lichtstärke 10 Minuten lang über
dem ausgewählten und durch die LED SUN angezeigten
Schwellwert liegt. Nachfolgend wird der Steuerbefehl für den
Abwärtslauf der Markise gegeben, wenn die Lichtstärke 10 Mi-
nuten lang unter dem ausgewählten Schwellwert liegt.
B
ETRIEBSWEISE DES
Die elektronische Zentrale gibt den Steuerbefehl zum Auf-
wärtslauf, sobald der sensible Teil des Regensensors mit
Wasser befeuchtet wird, was durch die Einschaltung der LED
RAIN angezeigt wird.
P
ROGRAMMIERUNGSTASTEN UND
Taste SEL: wählt die Funktion aus, welche gespeichert werden
soll; die Auswahl wird durch das Blinken der LED angezeigt.
Durch mehrfaches Drücken der Taste kann man zur ge-
wünschten Funktion gelangen. Die Auswahl bleibt für 15 Se-
kunden aktiv, was durch die blinkende LED angezeigt wird;
danach kehrt die Zentrale in ihren ursprünglichen Zustand zu-
rück.
1
Z -
ONEN UND
W
INDMESSERS
S
ONNENSENSORS
R
EGENSENSORS
A - L
NZEIGE ED
Rev. 1.3 03/12/10
