JEHNERT SOUND DESIGN 65400 Einbauanleitung Seite 6

Einbauanleitung: Soundsystem VW Bus T6

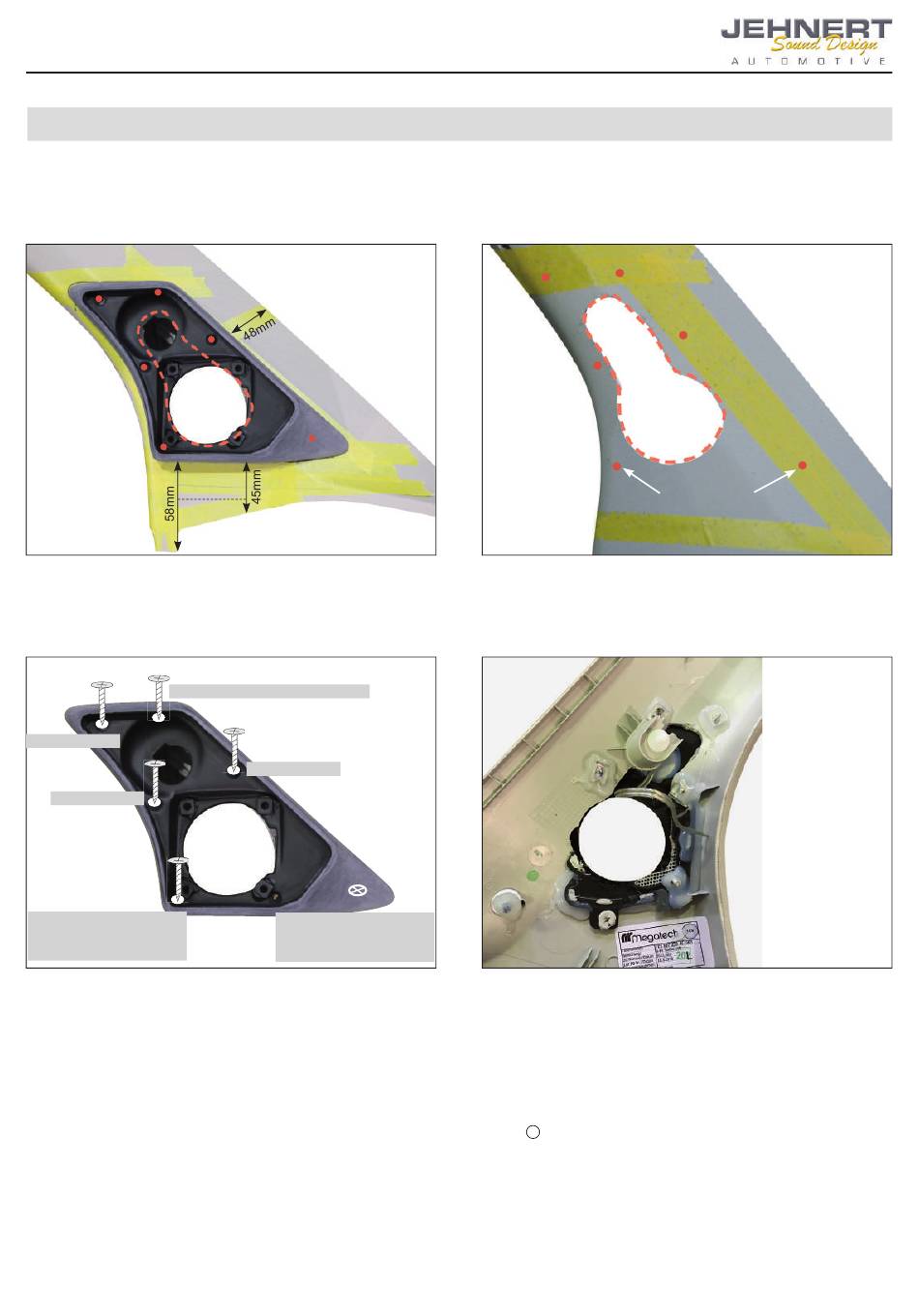

6. Montage Mittelhochton-Modul auf der A-Säule
6.1. A-Säule demontieren.
Tipp: um die A-Säule gegen Kratzer zu schützen, Fläche ringsum mit Klebeband abkleben
50mm
6.2. Modul ohne Mitteltöner auf der A-Säule ausrichten,
wie auf Abb. angegeben.
Lautsprecheröffnungen und Schraubenpositionen markieren.
Schraube Linsenkopf 3,5 x 19
Spax 3,5 x 20
Spax 3,5 x 30
M4 x 30
+ Unterlagscheibe 12mm
+ M4-Mutter
6.4. Modul auf der A-Säule mit den mitgelieferten Schrauben,
gem. Abb., montieren. -->> Schrauben vorsichtig anziehen!
Spax-Schrauben und Linsenkopfschraube mit Blech-
muttern sichern.
6.6. Mittel- und Hochtöner an Frequenzweiche (rotes oder Markiertes Kabel =
und A-Säulenverkleidung wieder montieren.
5
Spax 3,5 x 30
Stehbolzen:
+ Unterlagscheibe 12mm
+ M4-Mutter
M4
6.3. Lautsprecheröffnungen mit einer Stichsäge ausschneiden.
Achtung!: nicht zu viel wegschneiden
-> Markierungen für Schrauben müssen stehen bleiben!!!
Löcher für M4-Schrauben mit 4mm-Bohrer vorbohren (siehe 6.4)
6.5. Schrauben auf der Rückseite der A-Säulenverkleidung
zusätzlich mit Heißkleber sichern.
+ ) anschließen
M4
vorbohren
