JEHNERT SOUND DESIGN 65400 Einbauanleitung Seite 4

Einbauanleitung: Soundsystem VW Bus T6

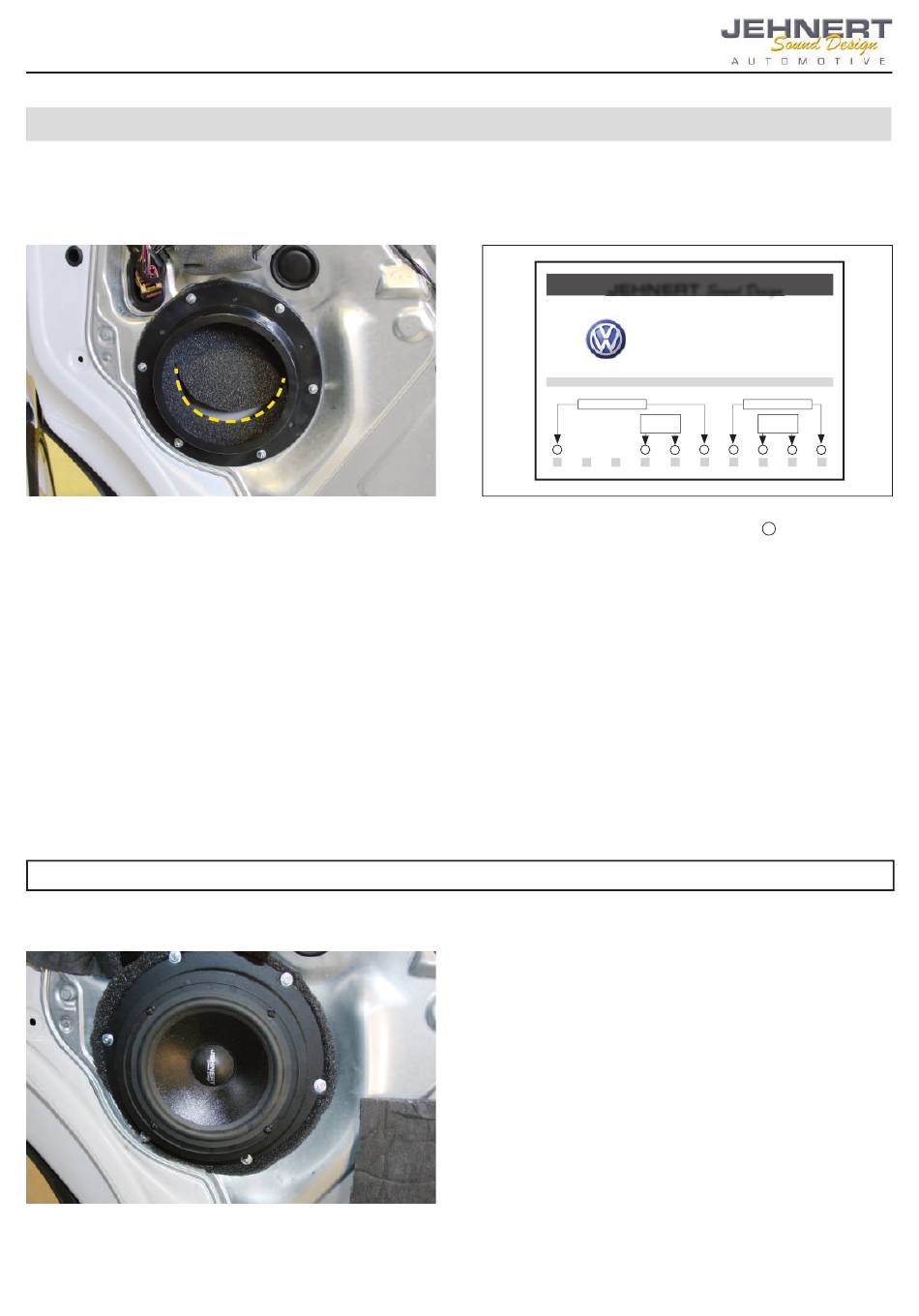

3. Tieftönermontage - Originaleinbauort in den Fahrzeugtüren
☞
Um den Tieftöner und Adapterring vor Wassereintritt zu schützen empfehlen wir eine „Rainstop-Matte" anzubringen
(siehe Abb. 3.1, graue Matte unter dem Montagering, im Lieferumfang enthalten).
3.1. Rainstop-Matte auf Größe des Montageringes zuschnei-
den und im unteren Bereich kreisförmig einschneiden.
Montagering mit Rainstop-Matte auf werkseitiger
Einbauöffnung mit den 6 mitgelieferten Schrauben
(M4 x 20 - Sechskant) montieren. Vorne und hinten mit
12mm-Unterlagscheiben unterlegen.
Hinweis: Nachdem alle Tieftöner an die Frequenzweiche angeschlossen sind, sollte die Polarität aller Tieftöner an einer 9 Volt-
Batterie überprüft werden (an Weicheneingangskabel auf Radio-/Endstufenseite):
Pol des FW-Eingang + an + von 9 V Batterie
Pol des FW-Eingang - an - von 9 V Batterie
Beide Tieftöner müssen bei dieser Überprüfung gleichmäßig ausschwingen!
Ein verpolter Tieftöner kann die gesamte Basswiedergabe aufheben!
☞
Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit Isolierband o.ä. sichern.
ACHTUNG!!! die Kabelanschlüsse des Tieftöners dürfen nicht mit dem Türinnenblech in Berührung kommen --> evtl. isolieren.
3.3. Tieftöner mit 4x 3,5x16 (Linsenkopf) Schrauben montieren.
3
JEHNERT
3-Wege fahrzeugspezifische Frequenzweiche • 3-way precisely calibrated crossover
T6
System 65400
ACHTUNG: Vor Nässe schützen!
Tieftöner woofer
Eingang
input
+ +
frei frei
free free
1 4
2 3
3.2. Tieftöner an die Frequenzweiche anschließen
(rotes oder markiertes Kabel ist immer
Sound Design
»Fahrerhaus-System«
Gesamtimpedanz: 4 Ohm
Protect for humidity!
Hochtöner tweeter
Mitteltöner
midrange
– – – – + +
5 6 7 9 10
8
+
).
