Betriebsanleitung (kompakt)
1.6 Anschließen
1.6 Anschließen
1.6.1 Anschluss- und Bedienelemente

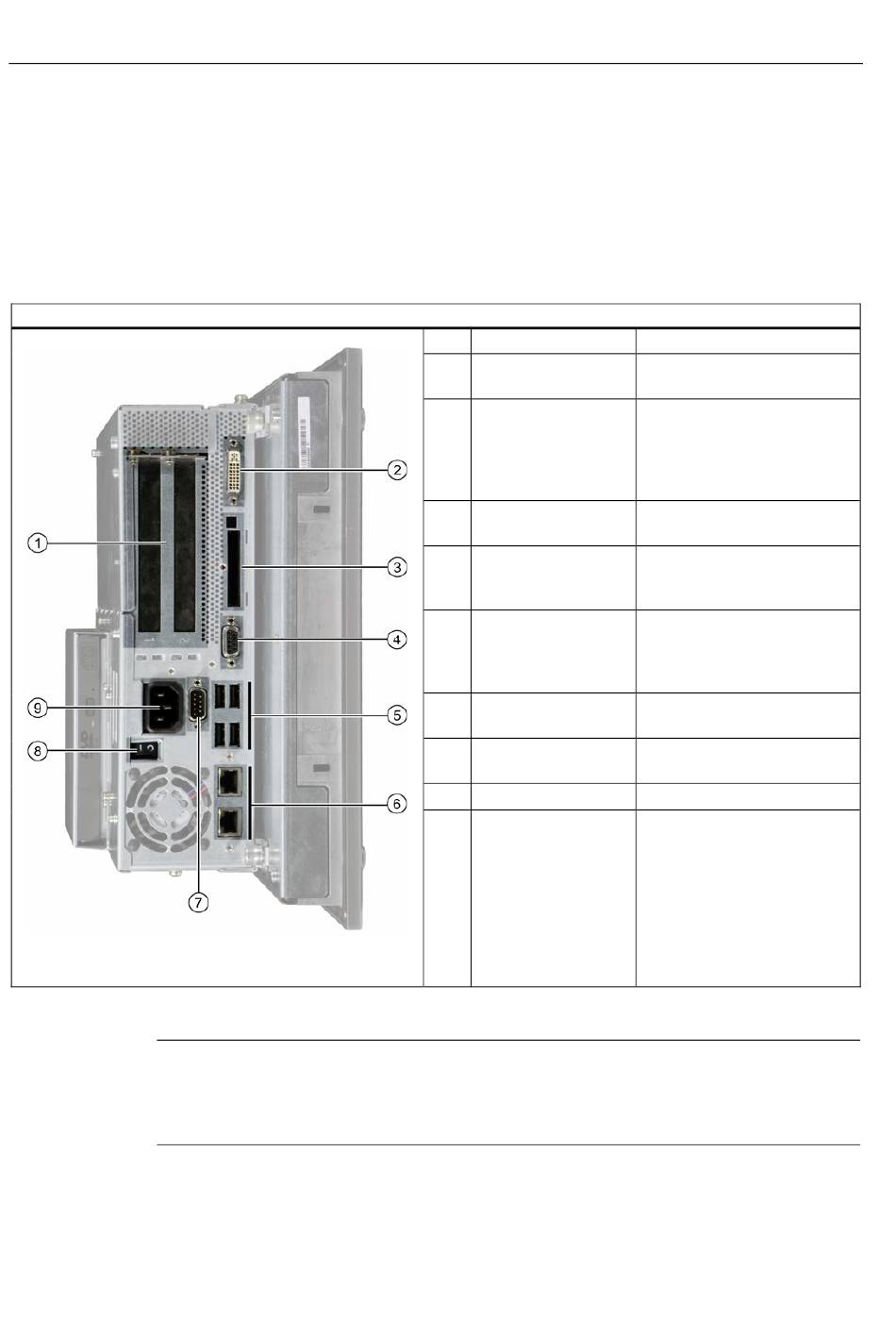

Anschluss- und Bedienelemente Rechnereinheit
Lage der Anschluss- und Bedienelemente
Achtung
Ein- /Aus-Schalter
Mit dem Ein- /Aus-Schalter erfolgt keine Trennung vom Netz. Wenn der Schalter in Stellung
(0) steht, wird das Gerät immer noch mit Hilfsspannung versorgt.
1-12
Pos Bezeichnung
(1) PCI
(2) DVI / VGA
(3) Compact Flash
(4) PROFIBUS DP/MPI
(5) USB
(6) Ethernet
(7) COM 1
(8) Ein- /Aus-Schalter
(9) AC 100 - 240 V
oder DC 24 V
Betriebsanleitung (kompakt), Ausgabe 07/2006, A5E00877722-01
Beschreibung
2 Steckplätze für PCI-
Erweiterungskarten
DVI- / VGA-Buchse für
CRT-/LCD-Monitor mit DVI-
Schnittstelle oder
VGA-Monitor über
DVI/VGA-Adapter
1 Steckplatz für Compact
Flash-Karten
MPI-Schnittstelle (RS485
potenzialgetrennt)
9-poliger D-Sub-Stecker
4 Anschlüsse USB 2.0
(2 Anschlüsse sind gleichzeitig
als high current (500 mA)
betreibbar
2 RJ45-Anschlüsse für
10/100 Mbps
Serielle Schnittstelle (RS232)
9-poliger D-Sub-Stecker
-
Anschluss für AC- oder DC-
Stromversorgung (abhängig
von der Liefervariante, die
Abbildung zeigt den AC-
Netzstecker)
Zur Verriegelung des
Anschlusssteckers liegt dem
Gerät ein entsprechender
Winkel bei.
SIMATIC Panel PC 677
